1. python三維圖表繪制方法簡介
python三維圖表的繪制算是二維圖表的一個進階版本，本質上和二維圖表的繪制并無差別，唯一的區別在于使用的庫略有差異。
相較于二維圖表使用的pyplot庫，三維圖表的繪制使用的是Axes3D庫。
庫引入語句為：
|
1
2
|
from mpl_toolkits.mplot3d import Axes3D |
上下的操作就和二維圖表繪制大差不差了，首先定義三維畫布，然后向里面繪制三維圖表，最后打印出結果即可。
下面，我們通過一些實例來進行說明。
2. 實例說明
1. 三維曲線圖繪制
首先，我們來看一下三維曲線圖的繪制。
三維曲線圖的繪制和二維曲線圖的繪制方法極其相似，只是我們需要做以下兩點修改：
- 將畫布修改為三維坐標系；
- 傳參時同時傳入x、y、z三個維度的坐標信號。
另外，plot函數需要修改三維曲線繪制的Axes3D.plot函數。
給出代碼樣例如下：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
|
import numpyimport matplotlib.pyplot as pltfrom mpl_toolkits.mplot3d import Axes3Dtheta = numpy.linspace(0, 3.14*4, 200)r = numpy.linspace(0, 1, 200)x = r * numpy.cos(theta)y = r * numpy.sin(theta)z = numpy.linspace(0, 2, 200)fig = plt.figure(figsize=(12, 7))ax1 = plt.axes(projection='3d')ax1.plot(x, y, z)plt.show() |
運行即可得到一張三維曲線圖。
2. 三維散點圖繪制
下面，我們來看一下三維空間中的散點圖繪制方法。
其方法其實挺簡單的，就是先繪制x、y面的網點坐標，計算相應的z軸高度，而后創建一張三維圖，然后通過Axes3D.scatter函數進行散點圖繪制即可。
我們給出具體的代碼樣例如下：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
|
import numpyimport matplotlib.pyplot as pltfrom mpl_toolkits.mplot3d import Axes3Dx = numpy.linspace(-2, 2, 10)y = numpy.linspace(-2, 2, 10)xx, yy = numpy.meshgrid(x, y)z = xx ** 2 - yy ** 2fig = plt.figure(figsize=(12, 7))ax1 = plt.axes(projection='3d') # 創建三維坐標軸ax1.scatter(xx, yy, z) # 繪制三維散點圖plt.show() |

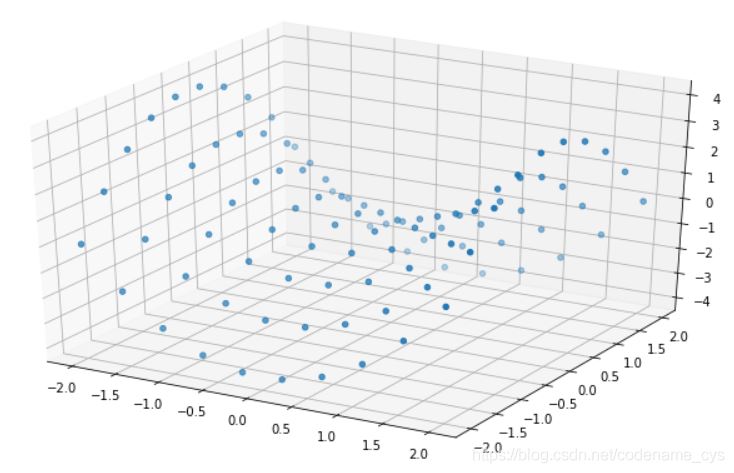

運行即可得到三維散點圖。
3. 三維曲面圖繪制
三維曲面圖的繪制與三維極其類似，只需要將Axes3D.scatter函數替換為Axes3D.plot_surface函數即可。
我們就不再多做解釋了，直接給出代碼樣例如下：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
|
import numpyimport matplotlib.pyplot as pltfrom mpl_toolkits.mplot3d import Axes3Dx = numpy.linspace(-2, 2, 10)y = numpy.linspace(-2, 2, 10)xx, yy = numpy.meshgrid(x, y)print(xx.shape, yy.shape)z = xx ** 2 - yy ** 2fig = plt.figure(figsize=(12, 7))ax1 = plt.axes(projection='3d') # 創建三維坐標軸ax1.plot_surface(xx, yy, z) # 繪制三維曲面圖plt.show() |

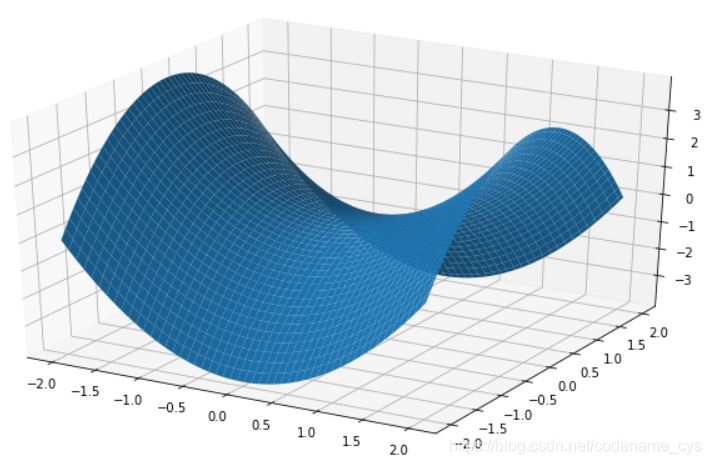

運行即可得到三維曲面圖。
3. 參考鏈接
https://matplotlib.org/tutorials/toolkits/mplot3d.html
到此這篇關于matplotlib 三維圖表繪制方法簡介的文章就介紹到這了,更多相關matplotlib 三維圖表內容請搜索服務器之家以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持服務器之家！
原文鏈接：https://blog.csdn.net/codename_cys/article/details/108686439
