雖然前段時間arm被日本軟銀收購了，但是科技是無國界的，所以呢arm相關知識該學的學。現在看arm指令集還是倍感親切的，畢竟大學里開了arm這門課，并且做了不少的實驗，當時自我感覺arm這門課學的還是可以的。雖然當時感覺學這門課以后似乎不怎么用的上，可曾想這不就用上了嗎，不過之前學的都差不多忘了，還得撿起來呢。arm指令集是精簡指令集，從名字我們就能看出指令的個數比那些負責指令集要少一些。當然本篇所涉及的arm指令集是冰山一角，不過也算是基礎，可以閱讀hopper中的匯編了，實踐出真知，看多了自然而然的就會了。

一、hopper中的arm指令

arm處理器就不多說了，arm處理器因?yàn)榈凸牡仍颍源蟛糠忠苿?dòng)設備上用的基本上都是arm架構的處理器。當然作為移動設備的android手機，iphone也是用的arm架構的處理器。如果你想對ios系統以及你的應用進一步的了解，那么對arm指令集的了解是必不可少的，arm指令集應該也算得上是ios逆向工程的基礎了。

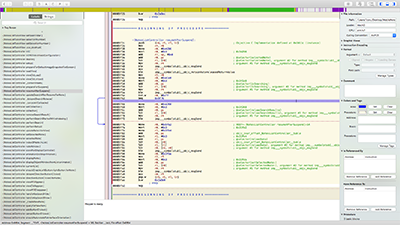

當你使用hopper進行反編譯時，里邊全是arm的指令，那是看的一個爽呢。下面就是使用hopper打開mobilenote.app的一個hopper的界面。從主窗口中可以看到全是arm的指令呢，如果你對arm指令不了解，那么如何進行分析呢，對吧。所以對arm指令的了解，是ios逆向工程的基礎呢。今天這篇博客就總結一下arm指令集的基礎指令。

iOS逆向工程之Hopper中的ARM指令詳解

hopper的功能是非常強大的，在hopper中你可以對arm指令進行修改，并且生成一個新的可執行文件。當然hopper強大的功能可以幫助你更好的理解arm匯編語言的業務邏輯，hopper會根據arm匯編生成相關的邏輯圖，如下所示。從下方的邏輯圖中你就能清楚的看到相關arm匯編的指令邏輯。紅線表明條件不成立時的跳轉，藍線則表明條件成立時的跳轉。

iOS逆向工程之Hopper中的ARM指令詳解

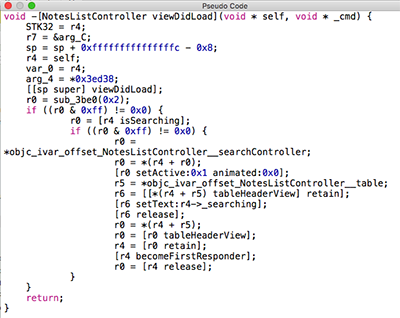

hopper的功能強大到可以將arm匯編生成相應的偽代碼，如果你看arm指令不直觀的話，那么偽代碼對你來說會更好一些。下方就是hopper根據arm指令生成的偽代碼，如下所示。

iOS逆向工程之Hopper中的ARM指令詳解

貌似有點跑偏了，今天的主題是arm指令集，hopper的東西就不做過多贅述了。

二、arm指令集綜述

arm指令主要是對寄存器，棧、內存的操作。寄存器位于cpu中，個數少速度快，arm指令集中大部分指令都是對寄存器操作，但有些指令是對棧和內存的操作。下方會對操作棧、寄存器以及內存的指令進行介紹。

1.棧操作---- push 與pop

先簡單的聊一下棧的概念，“棧”說白了就是數據結構的一種，棧的數據結構具有l(wèi)ifo（last in first out） ---- 后進先出的特點。棧在arm中所指的其實是一塊具有棧數據結構特點內存區。棧中主要用來暫存寄存器中的值得，比如r0寄存器正在使呢，可是現在有一個優先級比較高的函數要使用r0, 那么就先把r0的值push到棧中暫存，然后等r0被優先級更高的函數使用完畢后在從棧中pop出之前的值。在函數調用時一般會對棧進行操作。

對棧操作的命令就是push和pop了，一般會成對出現，在函數開始時將該函數執行時要使用的寄存器中的值push入棧，然后在函數結束時將之前push到棧中的值在pop到相應的寄存器中。

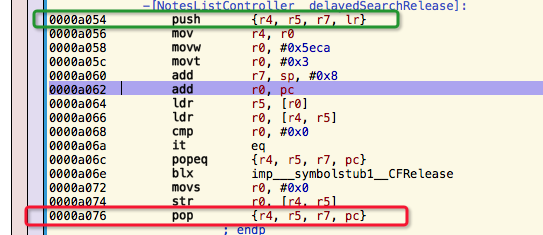

下方就是push和pop的用法的一個實例。在下方函數開始執行前，將該函數要使用的寄存器r4, r5, r7, lr使用push進行入棧操作，lr是該函數執行后要返回的地址。在函數執行完畢后，使用pop命令將函數執行前入棧的值在pop到相應的寄存器中。有一點需要注意的是將lr寄存器中的值在函數結束后pop到pc （program counter）寄存器中，pc寄存器中存儲的是將要執行的命令的地址。這樣一來，函數執行后就會返回到之前執行的地址上繼續執行。

iOS逆向工程之Hopper中的ARM指令詳解

2. pc寄存器中的中的標志位

此處我們以32位指令為例，pc寄存器中的后四位是標志位，第28 - 31位分別對應著v (overflow)，c (carry)，z (zero)，n (negative)。下面分別來介紹一下這四種符號所表示的狀態。

•n (negative): 如果結果是負數則置位。

•z (zero): 如果結果是零則置位。

•c (carry): 如果有進位則置位。

•v (overflow): 在發生溢出的時候置位。

3. 命令操作符

下方是arm指令集中常用的算術操作:

(1)加法操作

•add r0, r1, r2 ; r0 = r1 + r2 •上面的命令就比較簡單，就是講兩個數值進行相加。

•adc r0, r1, r2 ; r0 = r1 + r2 + c (carry) •帶進位的加法，adc將把兩個操作數加起來，并把結果放置到目的寄存器中。adc使用了c--進位標志，這樣就可以做比32位大的加法了。下方就是128位的數字進行加法操作的匯編代碼。

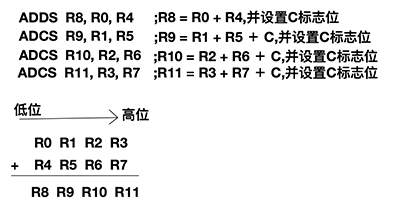

•我們現在要對一個128位的數字進行加法操作，因?yàn)槲覀兪褂玫氖?2位的寄存器，所以要存儲一個128位的數字，我們需要4個（128 / 32 = 4）寄存器。所以我們假設r0,r1,r2,r3寄存器中分別由低到高存儲著第一個數字，而r4, r5, r6, r7存儲著第二個數字。下方就是兩個128數字相加操作的arm匯編指令。我們將結果存儲在r8, r9, r10, r11這四個寄存器中。首先我們執行的是將兩個數的最低位相加并設置c標志位（adds r8, r0, r4），然后在進行下一位的操作，對r1和r5中的值進行相加，在相加后再加上上次操作的進位，然后再設置標志位，以此類推。這樣我們最終的值就存儲在了r8-r11這四個寄存器中。

iOS逆向工程之Hopper中的ARM指令詳解

(2)減法操作

•sub r0, r1, r2 ; r0 = r1 - r2 •這個命名比較簡單，就是使用r1寄存器中的值減去r2寄存器中的值，然后存儲到r0中。

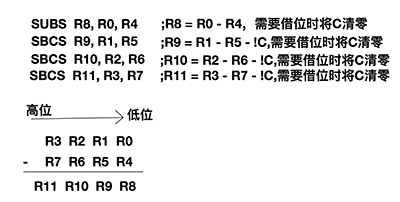

•sbc r0, r1, r2 ; r0 = r1 - r2 - !c •帶借位的減法，假如我們當前的寄存器是32bit, 如果兩個64bit的數值進行減法操作就要使用到sbc借位操作。因?yàn)楫?dāng)兩個數值在進行減法操作時，如果需要借位時就會把c標志位進行清零操作，所以在進行sbc操作時需要將c標志位進行取反操作。下面我們一128位數值相減為例。該實例與上述的adc命令類似，在此就不做過多贅述了。

iOS逆向工程之Hopper中的ARM指令詳解　　

•rsb r0, r1, r2 ; r0 = r2 - r1 •反向減法

•rsc r0, r1, r2 ; r0 = r2 - r1 - !c
•帶借位的反向減法，上面這兩個命令與sub和sbc命令差不多，都是進行減法操作的，不過操作數的計算順序不同。

(3)、乘法指令

在arm指令集中，乘法指令有兩種第一個是mul, 第二個是帶累加的乘法mla。當然，這兩個指令使用起來都不復雜。

•mul: 乘法指令 mul{條件}{s} r0, r1, r2 ;r0 = r1 * r2

•mla: 乘法累加指令 mla{條件}{s} r0, r1, r2, r3 ;r0 = r1 * r2 + r3

(4)、邏輯操作

邏輯操作比較好理解一些，與我們編程中使用的邏輯操作大同小異，無非是一些與、或、非、異或這些操作。

•and r0, r1, r2 ; r0 = r1 & r2

•與操作， 1 & 1 = 1， 1 & 0 = 1， 0 & 1 = 1，0 & 0 = 0；

•orr r0, r1, r2 ; r0 = r1 | r2

•或操作， 1 | 1 = 1， 1 | 0 = 1， 0 | 1 = 1， 0 | 0 = 0；

•eor r0, r1, r2 ; r0 = r1 ^ r2

•異或，1 ^ 1 = 1, 1 ^ 0 = 0, 0 ^ 1 = 0, 0 ^ 0 = 1;

•bic r0, r1, r2 ; r0 = r1 &~ r2

•位清除指令，現將r2進行取反，然后再與r1進行與操作。r1 & (~r2)

•將r0的后四位清零：bic r0, r0,#0x0f

•mov r0, r1 ;r0 = r1

•賦值操作，將r1的值賦給r0

•mvn r0, r1 ;r0 = ~r1

•按位取反操作，將r1的每一位進行取反操作，然后賦值給r0

4、寄存器的裝載和存儲

有時我們需要將內存中的數據裝載到寄存器中進行操作，或者將寄存器中運算后的數據存儲到內存中，此時我們就會用到寄存器的裝載和存儲的相關命令。下方就一一的總結了這些命令。

(1)、傳送單一數據

ldr{條件} rd, <地址> 　　;將地址中的數據加載到rd寄存器中

str{條件} rd, <地址>　　 ;將寄存器rd中的數值存儲到<地址>中的內存中

ldr{條件}b rd, <地址> ;將內存地址所對應值得低8位加載到rd的寄存器中。

str{條件}b rd, <地址> ;將寄存器rd的后8為存的到內存地址中。

•ldr (load register) : 將數據從內存中取出，加載到寄存器。

•ldr rt, [rn], #offset ;rt = *rn; rn = rn + offset

•ldr rt, [rn, #offset]! ; rt = *(rn + offset); rn = rn + offset

•str (store register): 將寄存器中的數據，存儲到內存。

•str rt, [rn], #offset ;*rn = rt; rn = rn + offset

•str rt, [rn, #offset]! ;*(rn + offset) = rn; rn = rn + offset(地址回寫)

(2)、一次傳送兩個數據

•ldrd (load register double): 一次填充兩個寄存器

•ldrd r4, r5, [r6, #offset] ;r4 = *(r6 + offset); r5 = *(r6 + offset + 4)

•strd (store register double)：一次存儲兩個值到內存

•strd r4, r5, [r6, #offset] ;*(r6 + offset) = r4; *(r6 + offset + 4) = r5

(3)、塊數據存取

•ldm (load mutiple): 將一塊數據從寄存器中加載到內存中（reg list）。

•stm (store multiple): 將塊數據從內存中加載到寄存器。

•ldm與stm塊內存操作都有一個后綴，下方就是這四種條件，我們假設下方r0寄存器中存儲的值是0（r0 = 6） •ia (increment after): 傳輸后再增加值， •如：ldmia r0, {r1 - r3} ;r1 = 6, r2 = 7, r3 = 8

•ib (increment befor): 傳輸前增加值 •如：ldmib r0, {r1 - r3} ;r1 = 7, r2 = 8, r3 = 9

•da (decrement after)：傳輸后減少值 •如： ldmda r0, {r1 - r3} ;r1 = 6, r2 = 5, r3 = 4

•db (decrement before)：傳輸前減少值 •如：ldmdb r0, {r1 - r3} ;r1 = 5, r2 = 4, r3 = 3

(4)、單一數據交換：swp

swp命令用來交換寄存器與內存直接的值，下方是swp的指令格式：

swp{條件}{b} rd, rm, [rn]

上述命令表示將rn中內存地址所指向內存中的數據加載到rd中，然后將寄存器rm中的值存儲到該內存地址指向的區域中。如果rd = rm, 那么rn指向的內存中的值就會與rd進行交換。如果加上條件后綴的話，就說明在滿足該條件時進行操作，后綴b則是操作低8位。

5、比較、分支與條件指令

分支與條件指令是編程中不可或缺的指令，在處理一些特定的業務邏輯時會經常使用到分支與條件指令。分支說白了就是跳轉，而分支與條件結合使用就是當滿足一定條件后進行特定的跳轉。接下來，將總結一下arm指令集中常用的分支指令與條件指令，更確切的說是條件后綴。

(1)、比較指令

在arm指令集中使用到的比較指令有cmn、cmp、teq、tst。有一點需要注意的是cmn與cmp是算術指令，teq和tst屬于邏輯指令。比較指令在執行后總是會設置標志位（n、z、c、v）, 因?yàn)闂l件后綴是根據被設置的標志位來判斷比較結果是否滿足條件的。下方會給出詳細的條件后綴。比較命令后方也是可以添加條件后綴的。

•cmn (compare negative) ---- 比較負值， cmn相同于cmp, 但他允許你對負值進行比較

•cmn r0, r1　　 ;status = r0 - r1

•cmp (compare) ---- 之所以說cmp，cmn指令是算術指令，是因?yàn)樗麄冎v操作數進行減法操作，并且設置相應的標志位，但是不記

錄計算結果。cmn與cmp進行的是算術減法操作，所以會影響c -- carry標志。 •cmp r0, r1　　 ;status = r0 - r1

•teq (test equivalence) ---- 測試等價，teq對操作數進行異或邏輯操作，來判斷兩個操作數是否相同。因?yàn)閠eq做的是異或運算，所以不會影響carry標志位。 •teq r0, r1 ;status = r0 eor r1

•tst (test bits) ---- 測試位，使用tst命令來檢查是否設置了特定的位。tst命中令其實是將兩個操作數進行按位與操作，將結果存儲在標志位中。可以使用tst來測試寄存器中某些位的特定值。 •tst r0, r1　　 ;status = r0 and r1

(2)、分支指令

常用的分支指令是b、bl、bx這三個指令。

•b lable ;該指令表示將pc設置成lable, 而pc就是指向下一條將要執行的指令，所以b lable執行后，接下來就會跳轉到label出進行下一條命令的執行。

•bl label ; 執行該指令說明將lr設置成pc - 4, 然后再將pc設置成lable。在執行bl lable這條命令時，pc中存儲的就是當前bl這條命令，而pc - 4就是上一條指令的地址，將pc - 4賦值給lr,也就是記錄下跳轉執行完指令后要返回的地址。如果bl在添加上一些條件，那么bl{條件}就可以進行循環了。

•bx rd ; 該指令說明將rd賦值給pc, 然后切換指令集（如從arm指令集切換到thumb指令集）。

(3)、條件后綴

上述的分支指令與條件后綴結合才能發揮其強大的功能和作用，解析這部分介紹的是就是我們的條件后綴。條件后綴不能單獨的使用，要和其他命令一塊結合使用，然后根據條件的結果來做一些操作。下方是所有條件后綴，條件是否成立是根據nzcv這四個標志位來判斷的，因?yàn)槲覀冊趯?duì)一些數值進行比較時，會設置相應的標志位。然后我們就可以使用這些標志位來判斷條件是否成立。

nzcv就是我們之前所提到的幾個標志位，z（是否為零）, c（是否進位）, n（是否為負）, v（是否溢出）四種標準位來判斷的。

•eq: equal 等于，（z = 1）

•ne: not equal 不等于 (z = 0)

•cs: carry set 有進位（c = 1）

•hs: (unsigned higher or same) 同cs (c = 1)

•cc: (carry clear) 沒有進位 (c = 0)

•lo: (unsigned lower) 同cc (c = 0)

•mi: (minus) 結果小于0 (n = 1)

•pl: (plus) 結果大于等于0 (n = 0)

•vs: (overflow set) 溢出 (v = 1)

•vc: (overflow clear) 無溢出 (v = 0)

•hi : (unsigned higher) 無符號比較，大于 (c = 1 & z = 0)

•ls: (unsigned lower or same) 無符號比較，小于等于 (c = 0 & z = 1)

•ge: (signed greater than or equal) 有符號比較，大于等于 (n = v)

•lt: (signed less than) 有符號比較，小于 (n != v)

•gt: (signed greater than) 有符號比較，大于 (z = 0 & n = v)

•le: (signed less than or equal) 有符號比較，小于等于 (z = 1 | n != v)

•al: (always) 無條件，默認值

•nv: (never) 從不執行

6. 移位操作（lsl、asl、lsr、asr、ror、rrx）

移位操作在arm指令集中不作為單獨的命令使用，它在指令格式中是一個字段。接下來將會介紹一下各種移位操作。如果你之前學過“數字電路”這門課的話，那么你肯定對這些移位操作并不陌生。

(1)、lsl ---- 邏輯左移（logical shift left）與 asl ---- 算術左移 (arithmetic shift left)

邏輯左移與算術左移的操作是一樣的，都是將操作數向左移位，低位補零，移除的高位進行丟棄。接下來我們來看一個示例，根據這個示例來看一下lsl或者asl的工作方式。

mov r0, #5
mov r1, r0, lsl #2

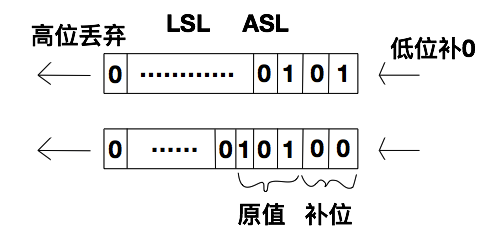

上述命令，就是將5存儲到r0寄存器上（r0 = 5）, 然后將r0邏輯左移2位后傳送到r1寄存器中。十進制5的二進制數值是0101，進行邏輯左移2位就是0001_0100, 也就是十進制中的20。其實沒邏輯左移1位就相當于原數值進行乘2操作，5邏輯左移2位其實就是5 x 2^2 = 20。下方是該操作的原理圖

iOS逆向工程之Hopper中的ARM指令詳解
