前言
通過深入分析spring源碼，我們知道spring框架包括大致六大模塊， 如web模塊，數據庫訪問技術模塊，面向切面模塊，基礎設施模塊，核心容器模塊和模塊，
其中，在spring框架的web模塊中，又包含很多前端技術，如springmvc,spring websocket,spring webportlet等，在本篇文章中，我們主要分析springmvc模塊，
在分析springmvc技術時，本篇文章將通過解讀springmvc源碼，并通過編譯器斷點調試追蹤，研究spring核心類的uml圖，來深入剖析springmvc的執行過程。
一 spring核心模塊

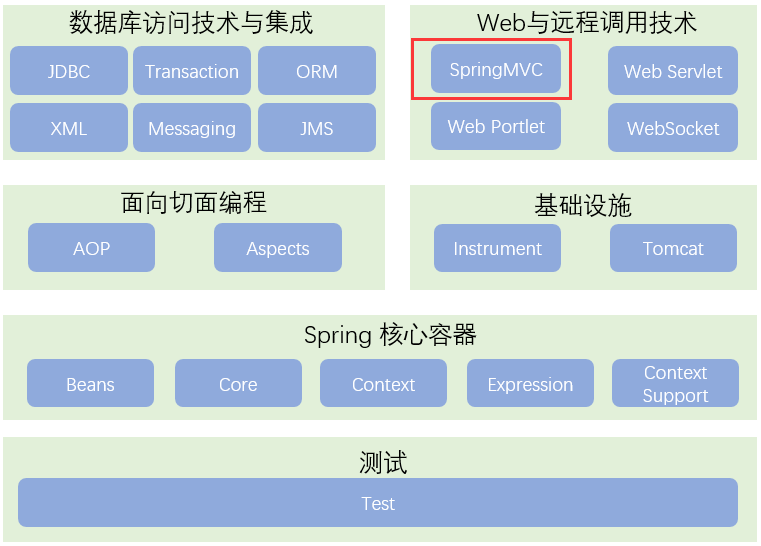

下圖為spring核心模塊，其中springmvc模塊位于spring框架的web模塊部分
二 springmvc執行原理

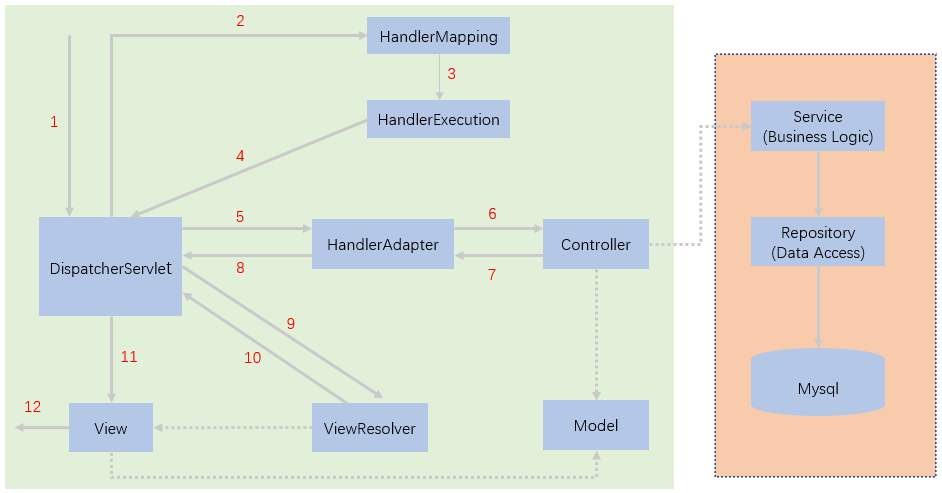

下圖為springmvc的一個較完整的流程圖，實線表示springmvc框架提供的技術，不需要開發者實現，虛線表示需要開發者實現。
簡要分析執行流程：
1.dispatcherservlet表示前置控制器，是整個springmvc的控制中心。用戶發出請求，dispatcherservlet接收請求并攔截請求，
我們假設請求的url為:
http://localhost:9999/springmvc/input-product
如上url拆分成三部分：
(1)http://localhost:9999 服務器域名
(2)springmvc部署在服務器(http://localhost:9999)上的web站點
(3)input-product表示控制器
通過分析，如上url表示為：請求位于服務器localhost:9999上的springmvc站點的input-product控制器
2.handlermapping為處理器映射。dispatcherservlet調用handlermapping,handlermapping根據請求url查找handler
3.handlerexecution表示具體的handler,其主要作用是根據url查找控制器，如上url被查找控制器為：input-product
4.handlerexecution將解析后的信息傳遞給dispatcherservlet,如解析控制器映射等
5.handleradapter表示處理器適配器，其按照特定的規則去執行handler
6.handler讓具體的controller執行
7.controller將具體的執行信息返回給handleradapter,如modelandview
8.handleradapter將視圖邏輯名或模型傳遞給dispatcherservlet
9.dispatcherservlet調用視圖解析器(viewresolver)來解析handleradapter傳遞的邏輯視圖名
10.視圖解析器將解析的邏輯視圖名傳給dispatcherservlet
11.dispatcherservlet根據視圖解析器解析的視圖結果，調用具體的視圖
12.最終視圖呈現給用戶。
三 springmvc核心組件
（一）dispatcherservlet

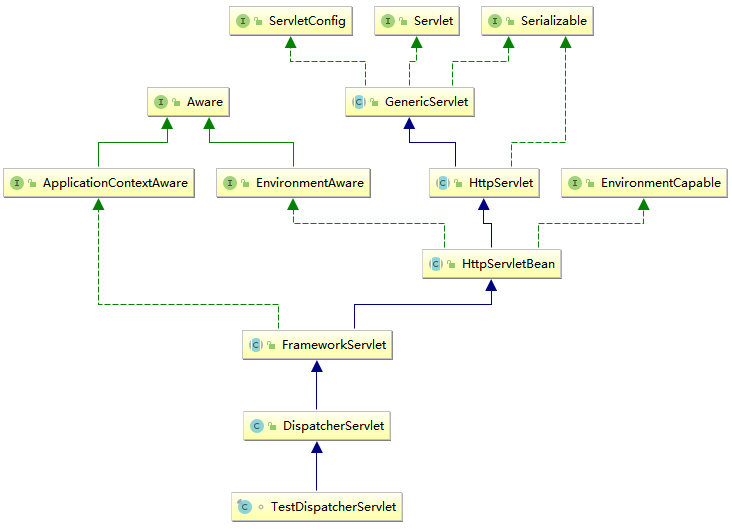

dispatcherservlet就是所謂的springmvc前端控制器，作為整個springmvc的控制中心,，其相關uml如下所示：
（二）handlermapping

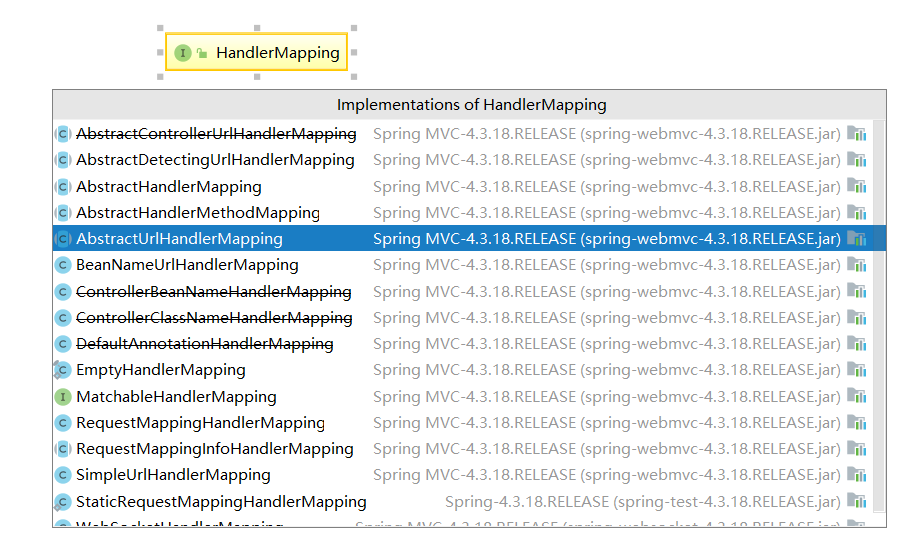

handlermapping主要用來解析請求url，解析出控制器，從而映射控制器，其相關類有16個。

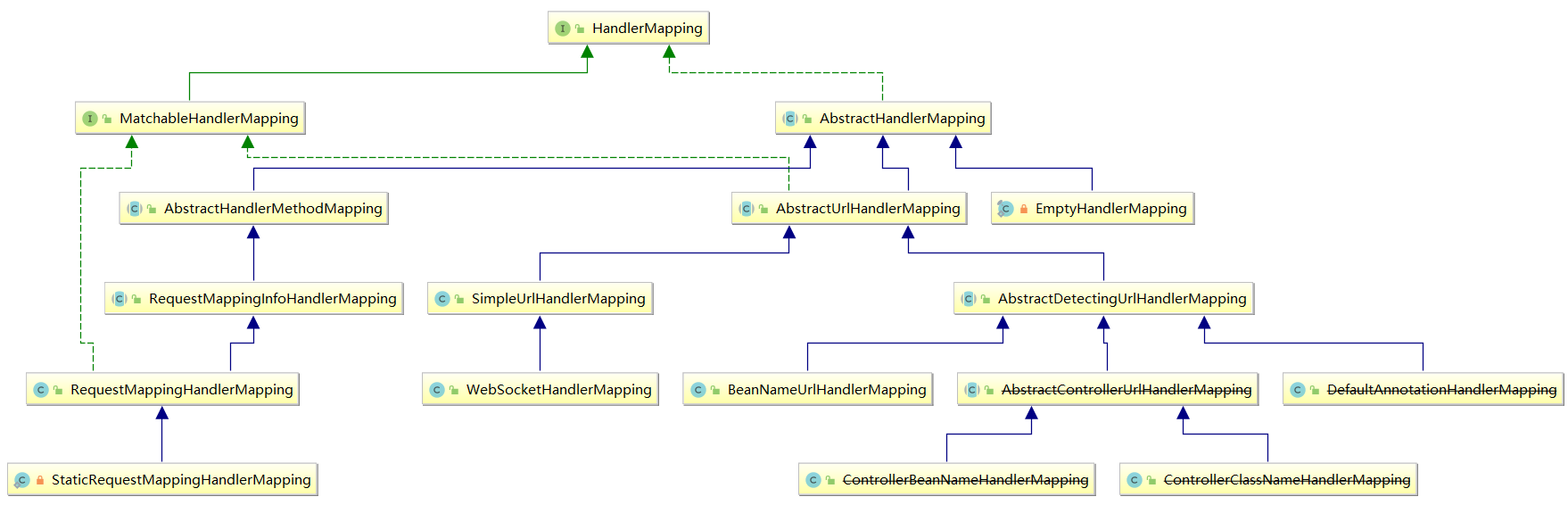

如下為handlermapping的uml圖
（三）handleradapter

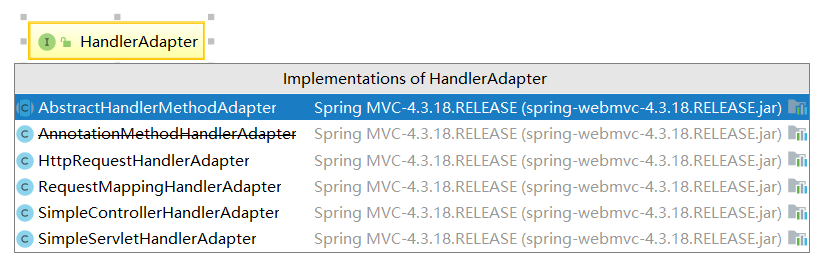

handleradapter主要是調度controller來處理業務邏輯等，想相關類有6個。

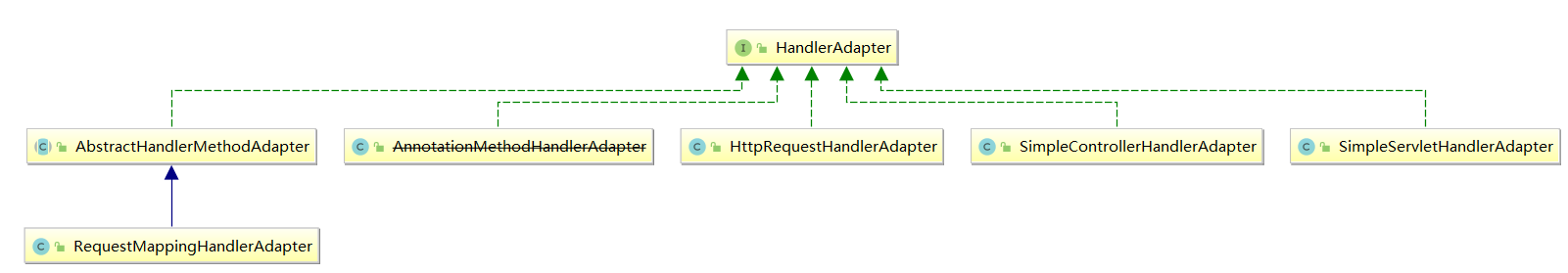

如下為handleradapter的uml：
（四）viewresolver

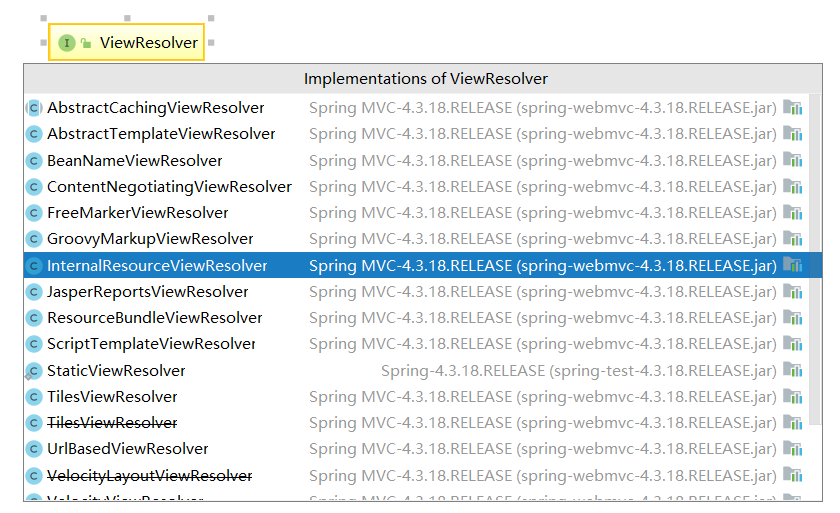

viewresolver接口主要作用是解析dispatcherservlet傳遞的邏輯視圖名，并將解析結果傳回給dispatcherservlet。實現該接口的相關類或接口共有19個。

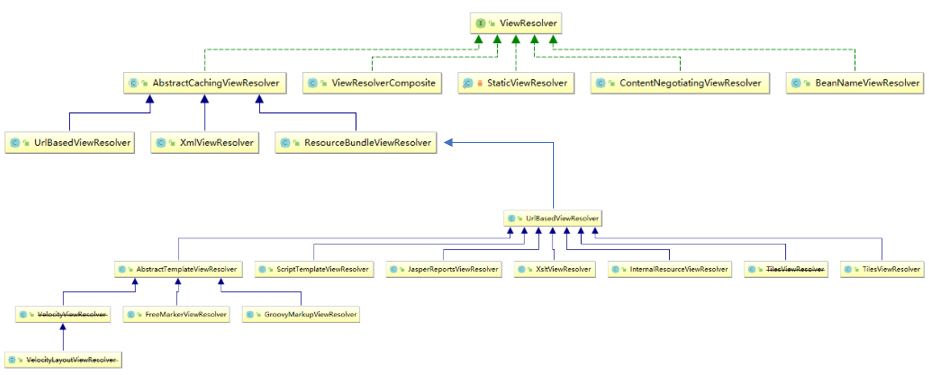

如下為viewresolver主要的uml:
總結
以上就是這篇文章的全部內容了，希望本文的內容對大家的學習或者工作具有一定的參考學習價值，謝謝大家對服務器之家的支持。
