前幾天有一個朋友在MSN上問我“ASP.NET從最初的接收到Http request到最終生成Response的整個流程到底是怎樣的?”我覺得這個問題涉及到IIS和ASP.NETASP.NET Runtime的處理模型的問題，并不是三言兩語就能說清楚的，所以決定寫這樣一篇介紹IIS和ASP.NET Runtime Process Model的文章，談談我對此的一個粗淺的認識，如果有什么不對的地方，希望大家及時指正。

這篇文章大體分為兩個部分，第一部分我將談談IIS的兩個不同的版本—IIS 5.x和IIS 6(雖然IIS 7已經Release很長時間了，而且較之前兩個版本發生了非常大的變化，由于本人缺乏對IIS 7深入的了解，所以在這里就不再介紹了，不過以后我將這方面的內容補上)的處理模型：IIS如何監聽來自外界的Http request，如何根據ISAPI Extension Mapping將對于不同Resource的請求分發給不同的ISAPI Extension，基于ASP.NET Resource的ASP.NET ISAPI如何將Request傳遞給ASP.NET Runtime環境。第二部分將著重介紹在一個托管的ASP.NET Runtime環境對傳入的Http request的處理過程。我們先來看看IIS 5.x和IIS 6的處理過程。

一、IIS

IIS 5.x一個顯著的特征就是Web Server和真正的ASP.NET Application的分離。作為Web Server的IIS運行在一個名為InetInfo.exe的進程上，InetInfo.exe是一個Native Executive，并不是一個托管的程序，而我們真正的ASP.NET Application則是運行在一個叫做aspnet_wp的Worker Process上面，在該進程初始化的時候會加載CLR，所以這是一個托管的環境。我們接下來將談論aspnet_wp如何創建，aspnet_wp和InetInfo.exe如何進行通信，以及簡單介紹在aspnet_wp中，如何將Request導入ASP.NET Rutime Pipeline。

我們通過創建虛擬目錄將資源Host到IIS下，原則上，我們可以通過IIS訪問置于虛擬目錄下的所有Resource，這部僅僅包含一些靜態資源文件，比如圖片、純Html文件、CSS、JS等等，也包含一些需要動態執行的文件，比如aspx，asmx等等，我們還可以將Remoting和WCF Service Host到IIS下。對于這些靜態的文件，IIS直接提取對應的文件將其作為Http Response返回給Client，但是對于這些需要進一步處理的動態執行的文件，IIS必須將Request進一步傳遞給對應的處理程序，待處理程序執行完畢獲得最終的Http Response通過IIS返回給Client。對于IIS來說，這些處理程序通過ISAPI Extension來體現。對于基于ASP.NET的Resource，其對應的ISAPI Extension為ASP.NET ISAPI，通過一個aspnet_isapi.dll承載。IIS的Metadata database維護著一個稱為ISAPI Extension Mapping的數據表，負責將不同類型的Resource影射到對應的ISAPI Extension。

上圖像我們展示了IIS5.x如何處理一個基于ASP.NET Resource(以aspx為例)的Http Request的大體流程。首先用戶通過Browser請求一個aspx page，Brower向對于得Web Server，也就是目標主機的IIS。在上面我們提到過，IIS運行在一個稱為InetInfo.exe的進程中，InetInfo.exe是一個Native Executive，并非一個托管的程序。IIS分析Request的目標資源文件的擴展名(這里是aspx)，通過ISAPI Extension Mapping獲知對應的ISPAI為ASP.NET ISAPI,于是加載aspnet_isapi.dll。到此為止，該Request的處理交由ASP.NET ISAPI,處理。ASP.NET ISAPI會創建一個叫做aspnet_wp.exe的Worker Process(如果該進程不存在的話)，在aspnet_wp.exe初始化的時候會加載CLR，從而為ASP.NET Application創建一個托管的運行環境，在CLR初始化的使用會加載兩個重要的dll：AppManagerAppDomainFactory和ISAPIRuntime。通過AppManagerAppDomainFactory的Create方法為Application創建一個Application Domain;通過ISAPIRuntime的ProcessRequest處理Request，進而將流程拖入到ASP.NET Http Runtime Pipeline的范疇，ASP.NET Http Runtime Pipeline對Http Request的處理是一個相對復雜的過程，相關的介紹會放在本篇文章的下一部份。在這里我們可以把它看成是一個黑盒，它接管Request，最終生成Html。

這基本上就是整個處理流程，很簡單。不過在這里有幾點需要特別指出的。

1. 首先，同一臺主機上再同一時間只能運行一個aspnet_wp進程，每個基于虛擬目錄的ASP.NET Application對應一個Application Domain，也就是說每個Application都運行在同一個Worker Process中，Application之間的隔離是基于Application Domain的，而不是基于Process的。

2. 其次，ASP.NET ISAPI不但負責創建aspnet_wp Worker Process，而且負責監控該進程，如果檢測到aspnet_wp的Performance降低到某個設定的下限，ASP.NET ISAPI會負責結束掉該進程。當aspnet_wp結束掉之后，后續的Request會導致ASP.NET ISAPI重新創建新的aspnet_wp Worker Process。

3. 最后，由于IIS和Application運行在他們各自的進程中，他們之間的通信必須采用特定的通信機制。本質上IIS所在的InetInfo進程和Worker Process之間的通信是同一臺機器不同進程的通信(local interprocess communications)，處于Performance的考慮，他們之間采用基于Named pipe的通信機制。ASP.NET ISAPI和Worker Process之間的通信通過他們之間的一組Pipe實現。同樣處于Performance的原因，ASP.NET ISAPI通過異步的方式將Request傳到Worker Process并獲得Response，但是Worker Process則是通過同步的方式向ASP.NET ISAPI獲得一些基于Server的變量。

二、IIS 6 based Process Model

Reliability和Performance永遠不我們從事軟件開發不變的主題。作為Host基于Http Application的IIS來說，這兩方面就顯得尤為重要了。我們從IIS 5.x到IIS 6的演變，不難看出IIS 6在前一個版本基礎上所作的改進也是基于這兩個方面。在介紹IIS 6的處理模型之前，我們先看看IIS 5.x都什么樣缺陷：

1. 首先從Performance上看，IIS和application運行在不同的進程中，雖然他們之間采用了基于Named Pipe的異步通信方式，但是一個基于進程之間的通信對性能的影響確實不能從根本上解決。

2. 其次，從Reliability來考慮，一臺機器上只能運行一個worker process，每個Application運行在同一個進程中，雖然基于Application Domain的隔離能提供一定的Reliability，但是一旦真個進程崩潰，所有的Application都受影響。所以我們有時候需要提供一個基于Process的隔離性。

基于Reliability的改進，IIS 6引入了Application Pool。顧名思義，Application Pool就是一個application的容器，在IIS 6中，我們可以創建若干Application Pool，在創建Web Application的時候，我們為它指定一個既定的application pool。在運行的時候，一個Application對應一個Worker Process：w3wp.exe。也就是說，和前一個版本的IIS不同的是，對于IIS 6來說，同一臺機器上可以同時運行多個Worker Process，每個Worker Process中的每個Application domain對應一個Application。這樣，Application之間不但能提供Application Domain級別的隔離，你也可以將不同的Application置于不同的Application Pool中，從而基于Process級別的隔離。對于Host一些重要的Application來說，這樣的方式可以提供很好的Reliability。

在Performance方面，IIS 5.x是通過InetInfo.exe監聽Request并把Request分發到Work Process。換句話說，在IIS 5.x中對Request的監聽和分發是在User Mode中進行，在IIS 6中，這種工作被移植到kernel Mode中進行，所有的這一切都是通過一個新的組件：http.sys來負責。

注：

為了避免用戶應用程序訪問或者修改關鍵的操作系統數據，windows提供了兩種處理器訪問模式：用戶模式(User Mode)和內核模式(Kernel Mode)。一般地，用戶程序運行在User mode下，而操作系統代碼運行在Kernel Mode下。Kernel Mode的代碼允許訪問所有系統內存和所有CPU指令。關于User Mode和Kernel Mode以及一些Windows底層的一些內容，推薦大家看看《Microsoft Windows Internal》Four Edition，Authored by Mark E.Russinovich & David A. Solomon。

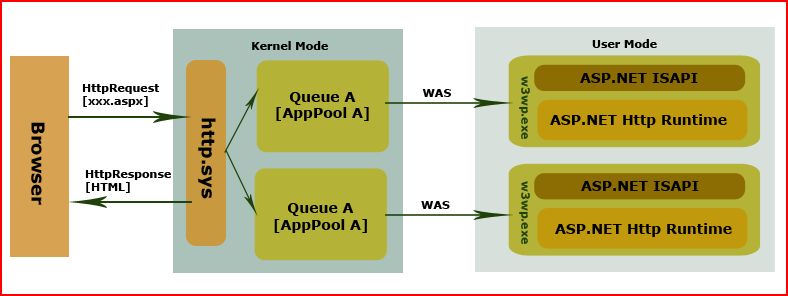

上圖基本上演示了IIS 6整個處理過程。在User Mode下，http.sys接收到一個基于aspx的http request，然后它會根據IIS中的Metabase查看該基于該Request的Application屬于哪個Application Pool，如果該Application Pool不存在，則創建之。否則直接將request發到對應Application Pool的Queue中。我上面已經說了，每個Application Pool對應著一個Worker Process：w3wp.exe，毫無疑問他是運行在User Mode下的。在IIS Metabase中維護著Application Pool和worker process的Mapping。WAS(Web Administrative service)根據這樣一個mapping，將存在于某個Application Pool Queue的request傳遞到對應的worker process(如果沒有，就創建這樣一個進程)。在worker process初始化的時候，加載ASP.NETISAPI，ASP.NETISAPI進而加載CLR。最后的流程就和IIS 5.x一樣了：通過AppManagerAppDomainFactory的Create方法為Application創建一個Application Domain;通過ISAPIRuntime的ProcessRequest處理Request，進而將流程進入到ASP.NET Http Runtime Pipeline。

對IIS Process Model部分就介紹到這里，在下部分中，我將介紹ASP.NET Http Runtime Pipeline。
