概述

上一篇詳細介紹了 matplotlib 直接使用"格式化的顏色定義"給圖表元素配色。如，直接指定 axes.plot 繪制的 line2d 的顏色 fmt = 'r'。

有時我們希望圖表元素的顏色與數據集中某個變量的值相關，顏色隨著該變量值的變化而變化，以反映數據變化趨勢、數據的聚集、分析者對數據的理解等信息，這時，我們就要用到 matplotlib 的顏色映射（colormap）功能，即將數據映射到顏色。

要實現數據到顏色的映射需要做兩件事：

變量值的變化范圍很大，matplotlib用 [0, 1] 區間的浮點數表示顏色rgb值，首先需要將不同的變量值映射到[0, 1]區間；
將映射[0, 1]區間的變量值映射到顏色。

matplotlib.colors 模塊是實現 colormap 配色功能的核心模塊。

該模塊的normalize()類及其子類完成第1個任務；
該模塊的colormap類及其子類完成第2個任務。

將上述兩個類的實例，即：

定義變量數據映射到[0, 1]區間的規則；
和[0, 1]映射到顏色的規則。

作為參數傳遞給繪圖函數，即可實現顏色反映變量數據屬性的目的。參見下面的入門示例。

入門示例

我們先看一個示例，簡單、直觀地了解 matplotlib.colors模塊的工作原理。

使用有名的 iris data set（鳶尾屬植物數據集）中的數據來演示圖表的繪制和配置，這樣更接近實際的應用?？梢缘絨q群：457079928中下載這個數據集iris.csv。

iris 數據集首次出現在著名的英國統計學家和生物學家ronald fisher 1936年的論文《the use of multiple measurements in taxonomic problems》中，被用來介紹線性判別式分析。

在這個數據集中，包括了三類不同的鳶尾屬植物：iris setosa，iris versicolour，iris virginica。每類收集了50個樣本，因此這個數據集一共包含了150個樣本。

該數據集測量了 150 個樣本的 4 個特征，分別是：

sepal length（花萼長度）
sepal width（花萼寬度）
petal length（花瓣長度）
petal width（花瓣寬度）

以上四個特征的單位都是厘米。

				?

									%matplotlib inline

									import numpy as np

									import pandas as pd

									import matplotlib as mpl

									import matplotlib.pyplot as plt

									iris_df = pd.read_csv('iris.csv',index_col='index_col')

									#用花萼長度作為 x 值， 花萼寬度作為 y 值繪制散點圖

									x = iris_df['petallength'].values

									y = iris_df['sepallength'].values

									fig = plt.figure()

									ax= plt.axes()

									# 直接指定顏色

									# 點的顏色都一樣，顏色不反映更多的信息

									plt.scatter(x, y,c='g')

									plt.show()

Matplotlib配色之Colormap詳解

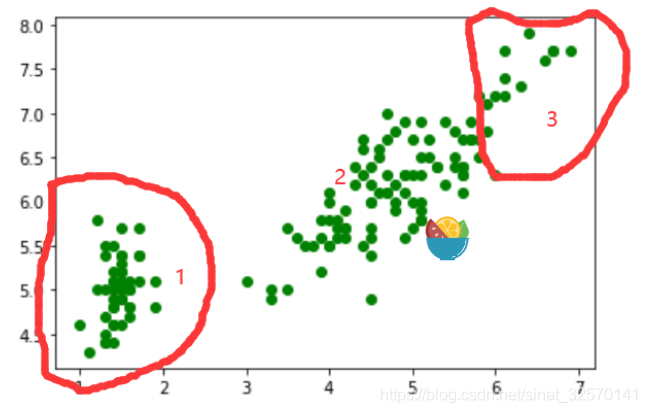

如果我們分析這個數據，圖中的點聚集成 3 個組，如下圖所示：

Matplotlib配色之Colormap詳解

我們希望用點的顏色反映這種分組聚集的信息，可以這樣做：

定義一個三個顏色的列表為 colormap;
定義一個數據歸一化的實例，將希望關聯顏色的數據映射到[0, 1]區間；
使用 cmap, norm 實現圖表元素的分組配色。

				?

									%matplotlib inline

									import numpy as np

									import pandas as pd

									import matplotlib as mpl

									import matplotlib.pyplot as plt

									iris_df = pd.read_csv('../topics/iris.csv',index_col='index_col')

									x = iris_df['petallength'].values

									y = iris_df['sepallength'].values

									fig = plt.figure()

									ax= plt.axes()

									#創建一個listedcolormap實例

									#定義了[0, 1]區間的浮點數到顏色的映射規則

									cmp = mpl.colors.listedcolormap(['r','g','b'])

									# 創建一個boundarynorm實例

									# boundarynorm是數據分組中數據歸一化比較好的方法

									# 定義了變量值到 [0, 1]區間的映射規則，即數據歸一化

									norm = mpl.colors.boundarynorm([0, 2, 6.4, 7], cmp.n)

									#繪制散點圖，用x值著色，

									#使用norm對變量值進行歸一化，

									#使用自定義的listedcolormap顏色映射實例

									#norm將變量x的值歸一化

									#cmap將歸一化的數據映射到顏色

									plt.scatter(x,y,c=x, cmap=cmp, norm=norm, alpha=0.7)

									plt.show()

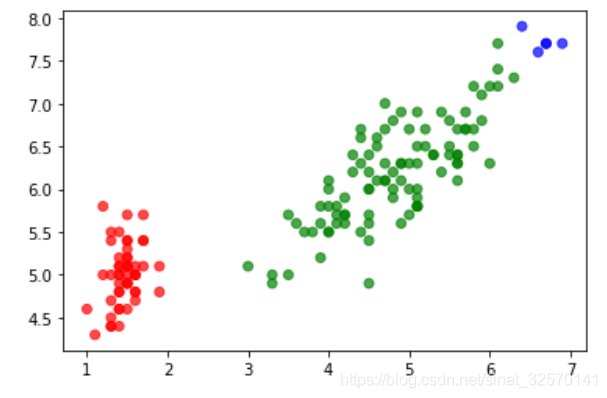

Matplotlib配色之Colormap詳解

上圖就比較直觀地反映了數據的分組信息。

上面的示例使用了 colors 模塊中的主要功能，下面就詳細討論該模塊的架構。

maplotlib.colors 模塊

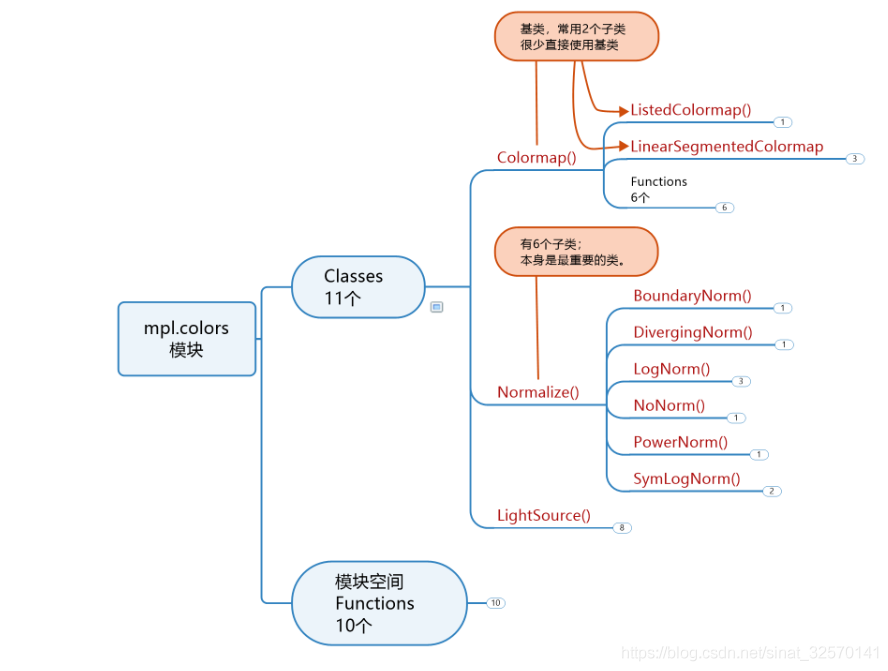

matplotlib.colors模塊的架構如下圖所示：

Matplotlib配色之Colormap詳解

matplotlib.colors模塊定義了11個類，定義了10個模塊命名空間的方法。

matplotlib.colors模塊的主要功能就是將數字或顏色參數轉換為rgb或rgba。

rgb和rgba分別是0-1范圍內3個或4個浮點數的序列。參見上一篇 matplotlib 顏色定義格式規范中的相關內容。

此模塊包括：

用于將數字歸一化的類和方法，即將列表中的數據映射到 [0,1]區間的浮點數；

用于將歸范化后的數字映射到一維數組中的顏色，稱之為 colormap。

理解 matplotlib.colors 模塊的工作

構建一個[0,1] 或 [0, 255]區間，該區間上有256個點；請想像把這256個點從左到右排列成一個長條；
通過normalize類（或者它的子類，映射方法不同）將數據映射到這個區間，比如上例中'petallength'數據區間是[1.0, 6.9], 就將區間[1.0, 6.9]映射到[0, 1]; 上例中定義了一個boundarynorm實例；
構建一個colormap（通常是它的子類）實例，該實例是一個顏色名稱列表，或者浮點數數組表示的rgb值；
這個顏色列表依次排列在[0, 1]這個區間的256個點上，但每個顏色（colormap中列出的顏色）占用的位置和區間則由normalize指定；上例中定義一個cmp = mpl.colors.listedcolormap(['r','g','b'])，列出了3種顏色；
如果沒有定義colormap，則默認使用rc image.cmap中的設置；
如果不指定normalize，則默認使用colors.normalize。

matplotlib.colormap類及其子類

matplotlib.colors模塊的colormap類是一個基類，提供了將[0, 1]的數據映射到顏色的一些屬性和方法供其子類使用，很少直接使用該基類，主要使用它的兩個子類：

listedcolrmap()
linearsegmentedcolormap()

這兩個子類就是兩種不同的映射方法。

colors.listedcolormap()子類

listedcolormap()類從顏色列表生成一個colormap。

				?

									class matplotlib.colors.listedcolormap(colors, name='from_list', n=none)

**colors**參數有兩種形式：

matplotlib 接受的規范的顏色列表，如['r', 'g', 'b'], 或['c0', 'c3', 'c7']，等，詳見基礎篇；
用[0, 1]區間的浮點數表示的rgb （n3）或 rgba （n4)的數組，如：array((0.9, 0.1, 0.1),(0.1, 0.9, 0.1),(0.1, 0.1, 0.9))

以colors = ['r', 'g', 'b']為例：

就是將[0, 1]區間劃分為三段，第一段映射為'r'色，第二段映射為'g'色，第三段映射為'b'色。

請看下面的示例：

				?

									#本示例演示對散點條分段著不同顏色

									%matplotlib inline

									import numpy as np

									import pandas as pd

									import matplotlib as mpl

									import matplotlib.pyplot as plt

									import matplotlib.colors

									x= np.linspace(1, 12, 24, endpoint=true)

									y=x/x

									fig = plt.figure()

									ax= plt.axes()

									# 將`[0, 1]`區間簡單地分成四段，依次映射為列表`['r','g','b','y']`中列出的顏色

									cmp = mpl.colors.listedcolormap(['r','g','b','y'])

									#繪制散點圖，用x值著色

									#沒有指定norm，所以使用默認的`colors.normalize`

									#將x的值區間為 [1, 24]`映射（歸一化）到`[0, 1]`區間

									plt.scatter(x, y,s=120, marker='s', c=x, cmap=cmp)

									plt.show()

Matplotlib配色之Colormap詳解

參數 name

可選參數。

給自定義的colormap命名，將這個colormap注冊到matplotlib，后面即可以通過名稱來反復調用該colormap。

參數 n

可選參數。

從列表中的顏色輸入到映射的顏色數量。默認為none，即列表中的每個顏色都作為一項輸入到映射中。簡單地說，就是選用列表中的顏色數量。如果

n < len(colors)，列表被截?cái)?，即選用列表前n個顏色，后面的丟棄。
n > len(colors)，通過重復列表以擴展列表。

				?

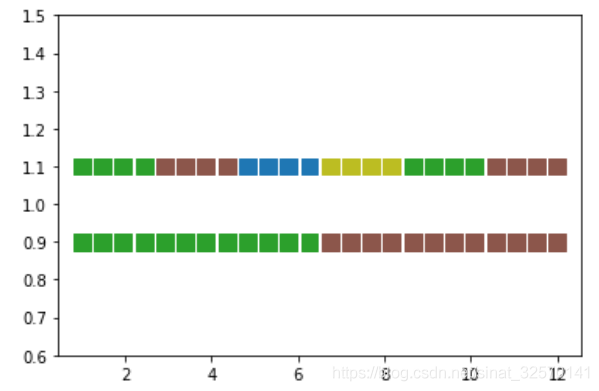

									#本示例演示了參數 n 的用法

									%matplotlib inline

									import numpy as np

									import pandas as pd

									import matplotlib as mpl

									import matplotlib.pyplot as plt

									import matplotlib.colors

									x= np.linspace(1, 12, 24, endpoint=true)

									y=x/x

									fig = plt.figure()

									ax= plt.axes()

									ax.set_ylim(0.6, 1.5)

									# 將`[0, 1]`區間簡單地分成 n 段

									# 由于n>len(colors)，所以重復列表以擴展顏色列表

									cmp = mpl.colors.listedcolormap(['c2','c5','c0','c8'],n=6)

									# n<len(colors)，所以截?cái)囝伾斜?/code>

									cmp2 = mpl.colors.listedcolormap(['c2','c5','c0','c8'],n=2)

									#繪制散點圖，用x值著色

									#沒有指定norm，所以使用默認的`colors.normalize`

									#將x的值區間為 [1, 24]`映射（歸一化）到`[0, 1]`區間

									plt.scatter(x, x/x*1.1,s=120, marker='s', c=x, cmap=cmp)

									plt.scatter(x, x/x*0.9,s=120, marker='s', c=x, cmap=cmp2)

									plt.show()

Matplotlib配色之Colormap詳解

colors.linearsegmentedcolormap()子類

				?

									class matplotlib.colors.linearsegmentedcolormap(name, segmentdata, n=256, gamma=1.0)

基于線性分段的查找表，從線性映射段創建顏色映射 colormap 對象。

線性分段查找表是使用對每個原色進行線性插值生成的。

segmentdata參數就是這個線性分段查找表。

segmentdata是一個帶'red'、‘green'、'blue'元素項的字典，即這個字典有三個keys：‘red'、‘green'、‘blue'。

每個健的值是一個列表，值列表的元素是形如： (x, y0, y1) 的元組，每個元組是列表的一行。

注意： ‘red'、‘green'、'blue'元素項不能少。

該字典中每個鍵的值列表的形式如下：

Matplotlib配色之Colormap詳解

表中給定顏色的每一行都是形如 x, y0, y1 的元組，若干個元組構成列表。

在每個鍵的值序列中，x 必須從 0 到 1 單調增加。對于介于 x[i] 和 x[i+1] 之間的任何輸入值 z, 給定顏色的輸出值將在 y1[i] 和 *y0[i+1]*之間線性插值。

理解線性分段查找表segmentdata

colors.linearsegmentedcolormap()子類在[0,1]區間上每個點的顏色是由該點的'red'、‘green'、'blue'三原色的值混合確定；

segmentdata 參數以一個字典形式提供每一段三原色值；

每個原色在[0, 1]區間上可以分段，分幾段由鍵值對中值列表的行數決定，分段的點則由元組(x, y0, y1)中的x值決定，如：

				?

									'red':  [(0.0, 0.0, 0.0),

									     (0.4, 1.0, 1.0),

									     (1.0, 1.0, 1.0)]

表示:

將[0, 1]區間分成兩段，以 0.4 的位置為斷點；
[0, 0.4]區間段內，'red'的值從 0.0 線性增加到 1.0；
[0.4, 1.0]區間段內，'red'的值保持 1.0 不變。

‘green', 'blue'值依此類推；
每個點的顏色則由三原色值混合而成。

				?

									#本示例演示 linearsegmentedcolormap 映射用法

									#對數據分段，每一段的內部通過線性插值獲得顏色值

									#請注意比較與listedcolormap的不同

									%matplotlib inline

									import numpy as np

									import pandas as pd

									import matplotlib as mpl

									import matplotlib.pyplot as plt

									x= np.linspace(1, 12, 24, endpoint=true)

									y=x/x

									fig = plt.figure()

									ax= plt.axes()

									ax.set_ylim(0.5,1.1)

									# 在0.4位置設置斷點，分為兩段

									# 從0.0到0.4之間的 red 值是從 1.0 到 0.0 線性插值生成的（即漸變的），即從紅色到黑色

									# green, blue的值從開始點到結束點都是零

									# 從 0.4 到 1.0，則始終是紅色

									cdict1 = {'red':  [(0.0, 0.0, 1.0),

									          (0.4, 0.0, 1.0),

									          (1.0, 1.0, 1.0)],

									     'green': [(0.0, 0.0, 0.0),

									          (1.0, 0.0, 0.0)],

									     'blue': [(0.0, 0.0, 0.0),

									          (1.0, 0.0, 0.0)]}

									#將斷點設置在0.8的位置

									cdict2 = {'red':  [(0.0, 0.0, 1.0),

									          (0.8, 0.0, 1.0),

									          (1.0, 1.0, 1.0)],

									     'green': [(0.0, 0.0, 0.0),

									          (1.0, 0.0, 0.0)],

									     'blue': [(0.0, 0.0, 0.0),

									          (1.0, 0.0, 0.0)]}

									cmp1 = mpl.colors.linearsegmentedcolormap('name',cdict1)

									cmp2 = mpl.colors.linearsegmentedcolormap('name',cdict2)

									#繪制散點圖，用x值著色

									plt.scatter(x, x/x*0.9,s=120,marker='s',c=x,cmap=cmp1,edgecolor='black')

									plt.scatter(x, x/x*0.7,s=120,marker='s',c=x,cmap=cmp2,edgecolor='black')

									plt.show()

Matplotlib配色之Colormap詳解

				?

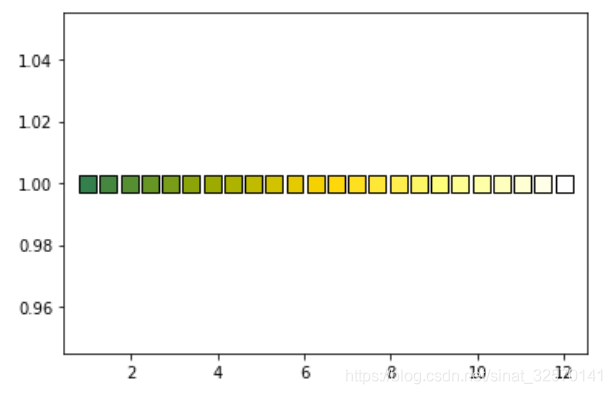

									# 再看一個示例

									%matplotlib inline

									import numpy as np

									import pandas as pd

									import matplotlib as mpl

									import matplotlib.pyplot as plt

									x= np.linspace(1, 12, 24, endpoint=true)

									y=x/x

									fig = plt.figure()

									ax= plt.axes()

									cdict = {'red':  [(0.0, 0.0, 0.2),

									          (0.5, 1.0, 1.0),

									          (1.0, 1.0, 1.0)],

									     'green': [(0.0, 0.0, 0.5),

									          (0.75, 1.0, 1.0),

									          (1.0, 1.0, 1.0)],

									     'blue': [(0.0, 0.0, 0.3),

									          (0.25,0.0, 0.0 ),

									          (0.5, 0.0, 0.0),

									          (1.0, 1.0, 1.0)]}

									cmp = mpl.colors.linearsegmentedcolormap('lsc',segmentdata=cdict)

									#繪制散點圖，用x值著色

									plt.scatter(x, y,s=120,marker='s',c=x,cmap=cmp,edgecolor='black')

									plt.show()

Matplotlib配色之Colormap詳解

matplotlib.cm 模塊

matplotlib.colors模塊：

用于構建一個[0, 1]的標量數據到顏色的映射，colormap 實例;
將實際數據歸一化到[0, 1]區間，normalize及其子類的實例。

有時我們還需要對上述實例進行一些處理，如將自定義的colormap注冊到matplotlib，后面通過其名稱調用它；查詢colormap在某個數據歸一化方法下各點的rgba值。

matplotlib設計了cm模塊，提供了：

內置的顏色映射 colormap，將顏色名稱映射到標準的顏色定義；
colormap 處理工具；
如注冊一個colormap，通過名稱獲取一個colormap；
scalarmappable 混合類，這個混合類用以支持將標量數據映射到rgba顏色。scalarmappable 在從給定的colormap返回rgba顏色之前使用數據歸一化化。

cm模塊設計了 1 個混合類，提供了17個函數方法。

其中有3個函數方法屬于模塊空間：

matplotlib.cm.get_cmap(name=none, lut=none)
matplotlib.cm.register_cmap(name=none, cmap=none, data=none, lut=none)
matplotlib.cm.revcmap(data)

有14個函數方法屬于scalarmappable類空間：

add_checker(self, checker)
autoscale(self)
autoscale_none(self)
changed(self)
check_update(self, checker)
get_alpha(self)
get_array(self)
get_clim(self)
get_cmap(self)
set_array(self, a)
set_clim(self, vmin=none, vmax=none)
set_cmap(self, cmap)
set_norm(self, norm)
to_rgba(self, x, alpha=none, bytes=false, norm=true)

class scalarmappable

				?

									class matplotlib.cm.scalarmappable(norm=none, cmap=none)

scalarmappable混合類，用于支持標量數據到rgba的映射。在從給定的colormap中返回rgba顏色之前，scalarmappable利用了數據歸一化。

注：使用了scalarmappable實例的to_rgba()方法。

matplotlib.cm.scalarmappable 類充分利用data->normalize->map-to-color處理鏈，以簡化操作的步驟。

scaplarmapable類以matplotlib.colors模塊的 normalize實例和colormap實例為參數。

如果是norm = none, norm 默認為colors.normalize對象。

colormap 有三個來源：

內置的；
第三方的colormap庫；
自定義的。

如果為none，默認為rcparams.image.cmap中的設置。

matplotlib.colors 和 matplotlib.cm 模塊的關系如下圖所示：

Matplotlib配色之Colormap詳解

				?

									%matplotlib inline

									?

									import numpy as np

									import pandas as pd

									import matplotlib as mpl

									import matplotlib.pyplot as plt

									?

									x= np.linspace(1, 12, 24, endpoint=true)

									y=x/x

									?

									fig = plt.figure()

									ax= plt.axes()

									ax.set_ylim(0.8, 1.2)

									?

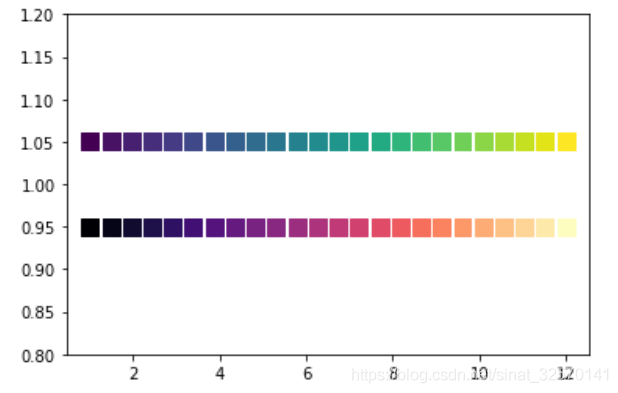

									#傳遞不同的cmap

									#繪制散點圖，用x值著色

									plt.scatter(x, y*1.05,s=120, marker='s',c=x, cmap='viridis')

									plt.scatter(x, y*0.95,s=120, marker='s',c=x, cmap='magma')

									?

									plt.show()

Matplotlib配色之Colormap詳解

				?

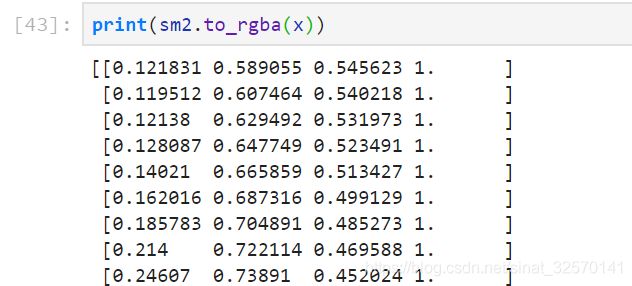

									#觀察相同的cmap，不同的norm，返回的rgba值

									norm1 = mpl.colors.lognorm()

									norm2 = mpl.colors.twoslopenorm(0.4)

									sm1 = mpl.cm.scalarmappable(norm1, 'viridis')

									sm2 = mpl.cm.scalarmappable(norm2, 'viridis')

Matplotlib配色之Colormap詳解

				?

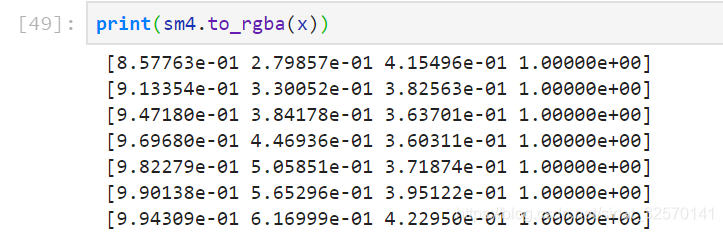

									#觀察相同的norm, 不同的cmap，返回的rgba值

									norm = mpl.colors.lognorm()

									sm3 = mpl.cm.scalarmappable(norm, 'viridis')

									sm4 = mpl.cm.scalarmappable(norm, 'magma')

Matplotlib配色之Colormap詳解

再看一個實例

				?

									%matplotlib inline

									import numpy as np

									import pandas as pd

									import matplotlib as mpl

									import matplotlib.pyplot as plt

									iris_df = pd.read_csv('iris.csv',index_col='index_col')

									iris_df.head()

									petal_l = iris_df['petallength'].values

									sepal_l = iris_df['sepallength'].values

									x = petal_l

									y = sepal_l

									fig = plt.figure()

									ax= plt.axes()

									#調用cm.get_cmap()方法，

									#獲取內置的名為'ocean'的olormap實例

									cmp = plt.get_cmap('ocean')

									#創建一個normalize實例

									norm = plt.normalize(vmin=np.min(x),vmax=np.max(x))

									#繪制散點圖，用x值著色，

									#使用norm對進行歸一化，

									#使用內置的'ocean'映射

									plt.scatter(x, y,c=x,cmap=cmp,norm=norm)

									plt.show()
