套索概述
套索（Lasso）是與套索選區（LassoSelector）相似的matplotlib部件（widgets），兩者的區別主要在于：
繼承關系：
- 套索具體實現定義為matplotlib.widgets.Lasso類，繼承關系為：Widget->AxesWidget->Lasso。
- 套索選區具體實現定義為matplotlib.widgets.LassoSelector類，繼承關系為：Widget->AxesWidget->_SelectorWidget->LassoSelector。
構造參數：
- Lasso類的簽名為class matplotlib.widgets.Lasso(ax, xy, callback=None, useblit=True)，Lasso類需要給定套索一個起始的坐標。
- LassoSelector類的簽名為class matplotlib.widgets.LassoSelector(ax, onselect=None, useblit=True, lineprops=None, button=None)。
事件處理：
- Lasso事件在鼠標釋放時即被銷毀。
- LassoSelector在鼠標釋放時仍然可以繼續與子圖交互，直到斷開與子圖的連接。
Lasso類構造函數的參數為：
- ax：套索生效的子圖，類型為matplotlib.axes.Axes的實例。
- xy：套索起始的坐標。
- callback：套索完成即鼠標釋放時執行的回調函數，函數簽名為def func(verts)，verts的為套索端點的坐標列表。
套索可以使用matplotlib.path.Path類的contains_point方法獲取選區內的數據點。
貌似 Lasso是實驗性API，還不夠完善，matplotlib 3.3之后可能逐步廢棄 Lasso。
案例：
官方案例，https://matplotlib.org/3.2.1/gallery/event_handling/lasso_demo.html

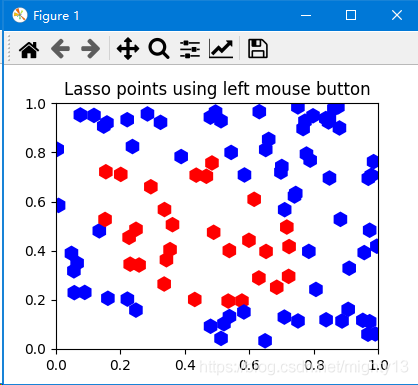

案例說明
案例代碼
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
|
from matplotlib import colors as mcolors, pathfrom matplotlib.collections import RegularPolyCollectionimport matplotlib.pyplot as pltfrom matplotlib.widgets import Lassoimport numpy as npclass Datum: colorin = mcolors.to_rgba("red") colorout = mcolors.to_rgba("blue") def __init__(self, x, y, include=False): self.x = x self.y = y if include: self.color = self.colorin else: self.color = self.coloroutclass LassoManager: def __init__(self, ax, data): self.axes = ax self.canvas = ax.figure.canvas self.data = data self.Nxy = len(data) facecolors = [d.color for d in data] self.xys = [(d.x, d.y) for d in data] self.collection = RegularPolyCollection( 6, sizes=(100,), facecolors=facecolors, offsets=self.xys, transOffset=ax.transData) ax.add_collection(self.collection) self.cid = self.canvas.mpl_connect('button_press_event', self.onpress) def callback(self, verts): facecolors = self.collection.get_facecolors() p = path.Path(verts) ind = p.contains_points(self.xys) for i in range(len(self.xys)): if ind[i]: facecolors[i] = Datum.colorin else: facecolors[i] = Datum.colorout self.canvas.draw_idle() self.canvas.widgetlock.release(self.lasso) del self.lasso def onpress(self, event): if self.canvas.widgetlock.locked(): return if event.inaxes is None: return self.lasso = Lasso(event.inaxes, (event.xdata, event.ydata), self.callback) # acquire a lock on the widget drawing self.canvas.widgetlock(self.lasso)if __name__ == '__main__': np.random.seed(19680801) data = [Datum(*xy) for xy in np.random.rand(100, 2)] ax = plt.axes(xlim=(0, 1), ylim=(0, 1), autoscale_on=False) ax.set_title('Lasso points using left mouse button') lman = LassoManager(ax, data) plt.show() |
代碼分析
案例的關鍵代碼在于LassoManager類的onpress方法和callback方法。由于Lasso類在事件處理上比較原始，需要用戶進行控制，在鼠標按下、釋放事件中需要使用canvas.widgetlock對象鎖定/解鎖繪圖功能，保證只有一個對象進行繪圖，canvas.widgetlock是matplotlib.widgets.LockDraw類的實例。
總結
盡量使用套索選區（LassoSelector）而不是套索（Lasso），兩者功能相似，索選區（LassoSelector）使用相對更簡單一些，套索（Lasso）還有一些BUG，matplotlib 3.3已不再推薦使用。
