這篇博客將介紹如何使用python，opencv進行二維直方圖的計算及繪制（分別用opencv和numpy計算），二維直方圖可以讓我們對不同的像素密度有更好的了解。
1. 效果圖
原始圖如下：
1維直方圖如下：

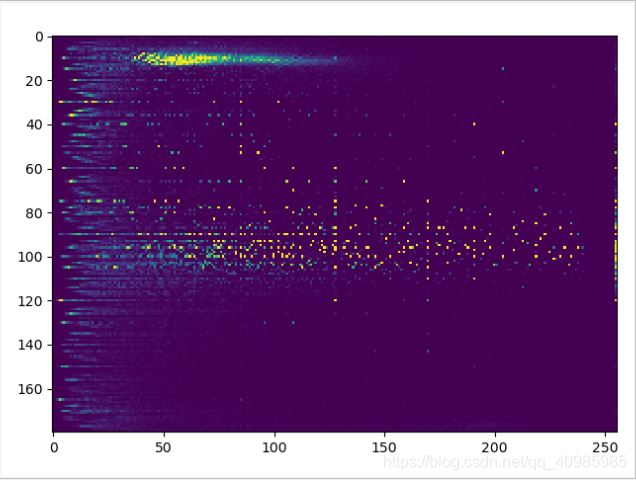

2維直方圖如下：
x軸顯示s值，y軸顯示色調。
hsvmap效果圖如下：
2. 源碼
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
|
# opencv中的二維直方圖:使用相同的函數cv2.calchist（）計算。# 對于1d直方圖，我們從bgr轉換為灰度# 對于2d直方圖，需要將圖像從bgr轉換為hsvimport cv2import numpy as npfrom matplotlib import pyplot as pltimg = cv2.imread('ym.jpg')gray = cv2.cvtcolor(img,cv2.color_bgr2gray)hsv = cv2.cvtcolor(img, cv2.color_bgr2hsv)# 1維直方圖hist = cv2.calchist([gray], [0], none, [256], [0, 256])hist, bins = np.histogram(img.ravel(), 256, [0, 256])plt.hist(img.ravel(), 256, [0, 256])plt.show()# 二維直方圖可以讓我們對不同的像素密度有了更好的了解# opencv計算2d直方圖# hsv圖像 [0,1]表示h、s通道，[180,256]表示h、s的bins分別為180、256# [0,180,0,256]表示值的范圍hist = cv2.calchist([hsv], [0, 1], none, [180, 256], [0, 180, 0, 256])hist = np.clip(hist * 0.005, 0, 1)cv2.imshow('hist', hist)cv2.waitkey(0)plt.imshow(hist, interpolation='nearest')plt.show()# numpy計算1d直方圖：np.histogram（）；# numpy計算2d直方圖：np.historogram2d（）h, s, v = cv2.split(hsv)hist, xbins, ybins = np.histogram2d(h.ravel(), s.ravel(), [180, 256], [[0, 180], [0, 256]])plt.imshow(hist, interpolation='nearest')plt.show() |
參考
https://github.com/seminar2012/opencv/blob/master/samples/python/color_histogram.py
