前言

程序設計過程中，我們常常用樹形結構來表征某些數據的關聯關系，如企業上下級部門、欄目結構、商品分類等等，通常而言，這些樹狀結構需要借助于數據庫完成持久化。然而目前的各種基于關系的數據庫，都是以二維表的形式記錄存儲數據信息，因此是不能直接將tree存入dbms，設計合適的schema及其對應的crud算法是實現關系型數據庫中存儲樹形結構的關鍵。

理想中樹形結構應該具備如下特征：數據存儲冗余度小、直觀性強；檢索遍歷過程簡單高效；節點增刪改查crud操作高效。無意中在網上搜索到一種很巧妙的設計，原文是英文，看過后感覺有點意思，于是便整理了一下。本文將介紹兩種樹形結構的schema設計方案：一種是直觀而簡單的設計思路，另一種是基于左右值編碼的改進方案。

一、基本數據

本文列舉了一個食品族譜的例子進行講解，通過類別、顏色和品種組織食品，樹形結構圖如下：

二、繼承關系驅動的schema設計

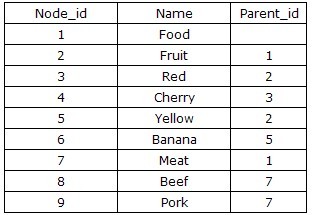

對樹形結構最直觀的分析莫過于節點之間的繼承關系上，通過顯示地描述某一節點的父節點，從而能夠建立二維的關系表，則這種方案的tree表結構通常設計為：{node_id,parent_id}，上述數據可以描述為如下圖所示：

這種方案的優點很明顯：設計和實現自然而然，非常直觀和方便。缺點當然也是非常的突出：由于直接地記錄了節點之間的繼承關系，因此對tree的任何crud操作都將是低效的，這主要?dú)w根于頻繁的“遞歸”操作，遞歸過程不斷地訪問數據庫，每次數據庫io都會有時間開銷。當然，這種方案并非沒有用武之地，在tree規模相對較小的情況下，我們可以借助于緩存機制來做優化，將tree的信息載入內存進行處理，避免直接對數據庫io操作的性能開銷。

三、基于左右值編碼的schema設計

在基于數據庫的一般應用中，查詢的需求總要大于刪除和修改。為了避免對于樹形結構查詢時的“遞歸”過程，基于tree的前序遍歷設計一種全新的無遞歸查詢、無限分組的左右值編碼方案，來保存該樹的數據。

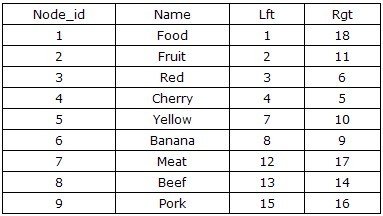

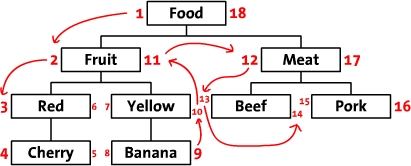

第一次看見這種表結構，相信大部分人都不清楚左值和右值是如何計算出來的，而且這種表設計似乎并沒有保存父子節點的繼承關系。但當你用手指指著表中的數字從1數到18，你應該會發現點什么吧。對，你手指移動的順序就是對這棵樹進行前序遍歷的順序，如下圖所示。當我們從根節點food左側開始，標記為1，并沿前序遍歷的方向，依次在遍歷的路徑上標注數字，最后我們回到了根節點food，并在右邊寫上了18。

第一次看見這種表結構，相信大部分人都不清楚左值和右值是如何計算出來的，而且這種表設計似乎并沒有保存父子節點的繼承關系。但當你用手指指著表中的數字從1數到18，你應該會發現點什么吧。對，你手指移動的順序就是對這棵樹進行前序遍歷的順序，如下圖所示。當我們從根節點food左側開始，標記為1，并沿前序遍歷的方向，依次在遍歷的路徑上標注數字，最后我們回到了根節點food，并在右邊寫上了18。

依據此設計，我們可以推斷出所有左值大于2，并且右值小于11的節點都是fruit的后續節點，整棵樹的結構通過左值和右值存儲了下來。然而，這還不夠，我們的目的是能夠?qū)?shù)進行crud操作，即需要構造出與之配套的相關算法。

四、樹形結構crud算法

（1）獲取某節點的子孫節點

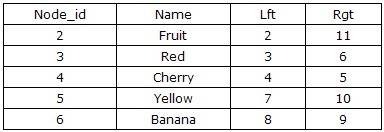

只需要一條sql語句，即可返回該節點子孫節點的前序遍歷列表，以fruit為例：select* from tree where lft between 2 and 11 order by lft asc。查詢結果如下所示：

那么某個節點到底有多少的子孫節點呢？通過該節點的左、右值我們可以將其子孫節點圈進來，則子孫總數 = (右值 – 左值– 1) / 2，以fruit為例，其子孫總數為：(11 –2 – 1) / 2 = 4。同時，為了更為直觀地展現樹形結構，我們需要知道節點在樹中所處的層次，通過左、右值的sql查詢即可實現，以fruit為例：selectcount(*) from tree where lft <= 2 and rgt >=11。為了方便描述，我們可以為tree建立一個視圖，添加一個層次數列，該列數值可以寫一個自定義函數來計算，函數定義如下：

基于層次計算函數，我們創建一個視圖，添加了新的記錄節點層次的數列：

創建存儲過程，用于計算給定節點的所有子孫節點及相應的層次：

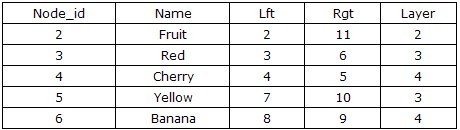

現在，我們使用上面的存儲過程來計算節點fruit所有子孫節點及對應層次，查詢結果如下：

從上面的實現中，我們可以看出采用左右值編碼的設計方案，在進行樹的查詢遍歷時，只需要進行2次數據庫查詢，消除了遞歸，再加上查詢條件都是數字的比較，查詢的效率是極高的，隨著樹規模的不斷擴大，基于左右值編碼的設計方案將比傳統的遞歸方案查詢效率提高更多。當然，前面我們只給出了一個簡單的獲取節點子孫的算法，真正地使用這棵樹我們需要實現插入、刪除同層平移節點等功能。

 （2）獲取某節點的族譜路徑

    假定我們要獲得某節點的族譜路徑，則根據左、右值分析只需要一條sql語句即可完成，以fruit為例：select* from tree where lft < 2 and rgt > 11 order by lft asc ，相對完整的存儲過程：

（3）為某節點添加子孫節點

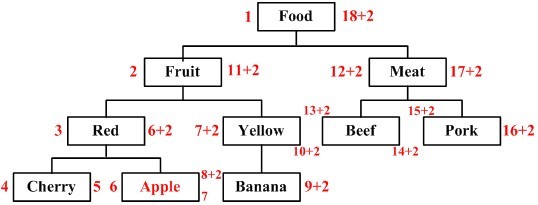

    假定我們要在節點“red”下添加一個新的子節點“apple”，該樹將變成如下圖所示，其中紅色節點為新增節點。

仔細觀察圖中節點左右值變化，相信大家都應該能夠推斷出如何寫sql腳本了吧。我們可以給出相對完整的插入子節點的存儲過程：

（4）刪除某節點

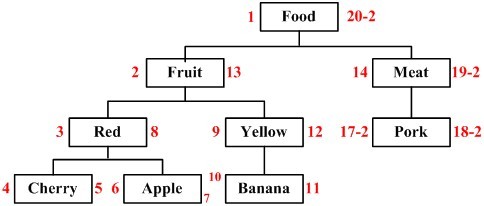

    如果我們想要?jiǎng)h除某個節點，會同時刪除該節點的所有子孫節點，而這些被刪除的節點的個數為：(被刪除節點的右值 – 被刪除節點的左值+ 1) / 2，而剩下的節點左、右值在大于被刪除節點左、右值的情況下會進行調整。來看看樹會發生什么變化，以beef為例，刪除效果如下圖所示。

則我們可以構造出相應的存儲過程：

五、總結

我們可以對這種通過左右值編碼實現無限分組的樹形結構schema設計方案做一個總結：

    （1）優點：在消除了遞歸操作的前提下實現了無限分組，而且查詢條件是基于整形數字的比較，效率很高。

    （2）缺點：節點的添加、刪除及修改代價較大，將會涉及到表中多方面數據的改動。

當然，本文只給出了幾種比較常見的crud算法的實現，我們同樣可以自己添加諸如同層節點平移、節點下移、節點上移等操作。有興趣的朋友可以自己動手編碼實現一下，這里不在列舉了。值得注意的是，實現這些算法可能會比較麻煩，會涉及到很多條update語句的順序執行，如果順序調度考慮不周詳，出現bug的話將會對整個樹形結構表產生驚人的破壞。因此，在對樹形結構進行大規模修改的時候，可以采用臨時表做中介，以降低代碼的復雜度，同時，強烈推薦在做修改之前對表進行完整備份，以備不時之需。在以查詢?yōu)橹鞯慕^大多數基于數據庫的應用系統中，該方案相比傳統的由父子繼承關系構建的數據庫schema更為適用。
