一、flutter boost簡介
眾所周知，flutter是一個由c++實現的flutter engine和由dart實現的framework組成的跨平臺技術框架。其中，flutter engine負責線程管理、dart vm狀態管理以及dart代碼加載等工作，而dart代碼所實現的framework則負責上層業務開發，如flutter提供的組件等概念就是framework的范疇。
隨著flutter的發展，國內越來越多的app開始接入flutter。為了降低風險，大部分app采用漸進式方式引入flutter，在app里選幾個頁面用flutter來編寫，但都碰到了相同的問題，在原生頁面和flutter頁面共存的情況下，如何管理路由，以及原生頁面與flutter頁面之間的切換和通信都是混合開發中需要解決的問題。然而，官方沒有提供明確的解決方案，只是在混合開發時，官方建議開發者，應該使用同一個引擎支持多窗口繪制的能力，至少在邏輯上做到flutterviewcontroller是共享同一個引擎里面的資源。換句話說，官方希望所有的繪制窗口共享同一個主isolate，而不是出現多個主isolate的情況。不過，對于現在已經出現的多引擎模式問題，flutter官方也沒有提供好的解決方案。除了內存消耗嚴重外，多引擎模式還會帶來如下一些問題。
- 冗余資源問題。多引擎模式下每個引擎的isolate是相互獨立的，雖然在邏輯上這并沒有什么壞處，但是每個引擎底層都維護了一套圖片緩存等比較消耗內存的對象，因此設備的內存消耗是非常嚴重的。
- 插件注冊問題。在flutter插件中，消息傳遞需要依賴messenger，而messenger是由flutterviewcontroller去實現的。如果一個應用中同時存在多個flutterviewcontroller，那么插件的注冊和通信將會變得混亂且難以維護。
- flutter組件和原生頁面的差異化問題。通常，flutter頁面是由組件構成的，原生頁面則是由viewcontroller或者activity構成的。邏輯上來說，我們希望消除flutter頁面與原生頁面的差異，否則在進行頁面埋點和其它一些操作時增加一些額外的工作量。
- 增加頁面通信的復雜度。如果所有的dart代碼都運行在同一個引擎實例中，那么它們會共享同一個isolate，可以用統一的框架完成組件之間的通信，但是如果存在多個引擎實例會讓isolate的管理變得更加復雜。
如果不解決多引擎問題，那么混合項目的導航棧如下圖所示。
目前，對于原生工程混編flutter工程出現的多引擎模式問題，國內主要有兩種解決方案，一種是字節跳動的修改flutter engine源碼方案，另一種是閑魚開源的flutterboost。由于字節跳動的混合開發的方案沒有開源，所以現在能使用的就剩下flutterboost方案。
flutterboost是閑魚技術團隊開發的一個可復用頁面的插件，旨在把flutter容器做成類似于瀏覽器的加載方案。為此，閑魚技術團隊為希望flutterboost能完成如下的基本功能：
- 可復用的通用型混合開發方案。
- 支持更加復雜的混合模式，比如支持tab切換的場景。
- 無侵入性方案，使用時不再依賴修改flutter的方案。
- 支持對頁面生命周期進行統一的管理。
- 具有統一明確的設計概念。
并且，最近flutter boost升級了3.0版本，并帶來了如下的一些更新：
- 不侵入引擎，兼容flutter的各種版本，flutter sdk的升級不需要再升級flutterboost，極大降低升級成本。
- 不區分androidx和support分支。
- 簡化架構和接口，和flutterboost2.0比，代碼減少了一半。
- 雙端統一，包括接口和設計上的統一。
- 支持打開flutter頁面，不再打開容器場景。
- 頁面生命周期變化通知更方便業務使用。
- 解決了2.0中的遺留問題，例如，fragment接入困難、頁面關閉后不能傳遞數據、dispose不執行，內存占用過高等。
二、flutter boost集成
在原生項目中集成flutter boost只需要將flutter boost看成是一個插件工程即可。和其他flutter插件的集成方式一樣，使用flutterboost之前需要先添加依賴。使用android studio打開混合工程的flutter工程，在pubspec.yaml中添加flutterboost依賴插件，如下所示。
|
1
2
3
4
|
flutter_boost: git: url: 'https://github.com/alibaba/flutter_boost.git' ref: 'v3.0-hotfixes' |
需要說明的是，此處的所依賴的flutterboost的版本與flutter的版本是對應的，如果不對應使用過程中會出現版本不匹配的錯誤。然后，使用flutter packages get命令將flutterboost插件拉取到本地。
2.1 android集成
使用android studio打開新建的原生android工程，在原生android工程的settings.gradle文件中添加如下代碼。
|
1
2
3
4
|
setbinding(new binding([gradle: this]))evaluate(new file( settingsdir.parentfile, 'flutter_library/.android/include_flutter.groovy')) |
然后，打開原生android工程app目錄下的build.gradle文件，繼續添加如下依賴腳本。
|
1
2
3
4
|
dependencies { implementation project(':flutter_boost') implementation project(':flutter')} |
重新編譯構建原生android工程，如果沒有任何錯誤則說明android成功了集成flutterboost。使用flutter boost 之前，需要先執行初始化。打開原生android工程，新建一個繼承flutterapplication的application，然后在oncreate()方法中初始化flutterboost，代碼如下。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
|
public class myapplication extends flutterapplication { @override public void oncreate() { super.oncreate(); flutterboost.instance().setup(this, new flutterboostdelegate() { @override public void pushnativeroute(string pagename, hashmap<string, string> arguments) { intent intent = new intent(flutterboost.instance().currentactivity(), nativepageactivity.class); flutterboost.instance().currentactivity().startactivity(intent); } @override public void pushflutterroute(string pagename, hashmap<string, string> arguments) { intent intent = new flutterboostactivity.cachedengineintentbuilder(flutterboostactivity.class, flutterboost.engine_id) .backgroundmode(flutteractivitylaunchconfigs.backgroundmode.opaque) .destroyenginewithactivity(false) .url(pagename) .urlparams(arguments) .build(flutterboost.instance().currentactivity()); flutterboost.instance().currentactivity().startactivity(intent); } },engine->{ engine.getplugins(); } ); }} |
然后，打開原生android工程下的androidmanifest.xml文件，將application替換成自定義的myapplication，如下所示。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
|
<manifest xmlns:android="http://schemas.android.com/apk/res/android" xmlns:tools="http://schemas.android.com/tools" package="com.idlefish.flutterboost.example"> <application android:name="com.idlefish.flutterboost.example.myapplication" android:label="flutter_boost_example" android:icon="@mipmap/ic_launcher"> <activity android:name="com.idlefish.flutterboost.containers.flutterboostactivity" android:theme="@style/theme.appcompat" android:configchanges="orientation|keyboardhidden|keyboard|screensize|locale|layoutdirection|fontscale|screenlayout|density" android:hardwareaccelerated="true" android:windowsoftinputmode="adjustresize" > <meta-data android:name="io.flutter.embedding.android.splashscreendrawable" android:resource="@drawable/launch_background"/> </activity> <meta-data android:name="flutterembedding" android:value="2"> </meta-data> </application></manifest> |
由于flutter boost 是以插件的方式集成到原生android項目的，所以我們可以在native 打開和關閉flutter模塊的頁面。
|
1
2
|
flutterboost.instance().open("flutterpage",params);flutterboost.instance().close("uniqueid"); |
而flutter dart的使用如下。首先，我們可以在main.dart文件的程序入口main()方法中進行初始化。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
|
void main() { runapp(myapp());}class myapp extends statefulwidget { @override _myappstate createstate() => _myappstate();}class _myappstate extends state<myapp> { static map<string, flutterboostroutefactory> routermap = { '/': (settings, uniqueid) { return pageroutebuilder<dynamic>( settings: settings, pagebuilder: (_, __, ___) => container()); }, 'embedded': (settings, uniqueid) { return pageroutebuilder<dynamic>( settings: settings, pagebuilder: (_, __, ___) => embeddedfirstroutewidget()); }, 'presentflutterpage': (settings, uniqueid) { return pageroutebuilder<dynamic>( settings: settings, pagebuilder: (_, __, ___) => flutterroutewidget( params: settings.arguments, uniqueid: uniqueid, )); }}; route<dynamic> routefactory(routesettings settings, string uniqueid) { flutterboostroutefactory func =routermap[settings.name]; if (func == null) { return null; } return func(settings, uniqueid); } @override void initstate() { super.initstate(); } @override widget build(buildcontext context) { return flutterboostapp( routefactory ); } |
當然，還可以監聽頁面的生命周期，如下所示。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
|
class simplewidget extends statefulwidget { final map params; final string messages; final string uniqueid; const simplewidget(this.uniqueid, this.params, this.messages); @override _simplewidgetstate createstate() => _simplewidgetstate();}class _simplewidgetstate extends state<simplewidget> with pagevisibilityobserver { static const string _ktag = 'xlog'; @override void didchangedependencies() { super.didchangedependencies(); print('$_ktag#didchangedependencies, ${widget.uniqueid}, $this'); } @override void initstate() { super.initstate(); pagevisibilitybinding.instance.addobserver(this, modalroute.of(context)); print('$_ktag#initstate, ${widget.uniqueid}, $this'); } @override void dispose() { pagevisibilitybinding.instance.removeobserver(this); print('$_ktag#dispose, ${widget.uniqueid}, $this'); super.dispose(); } @override void onforeground() { print('$_ktag#onforeground, ${widget.uniqueid}, $this'); } @override void onbackground() { print('$_ktag#onbackground, ${widget.uniqueid}, $this'); } @override void onappear(changereason reason) { print('$_ktag#onappear, ${widget.uniqueid}, $reason, $this'); } void ondisappear(changereason reason) { print('$_ktag#ondisappear, ${widget.uniqueid}, $reason, $this'); } @override widget build(buildcontext context) { return scaffold( appbar: appbar( title: text('tab_example'), ), body: singlechildscrollview( physics: bouncingscrollphysics(), child: container( child: column( crossaxisalignment: crossaxisalignment.start, children: <widget>[ container( margin: const edgeinsets.only(top: 80.0), child: text( widget.messages, style: textstyle(fontsize: 28.0, color: colors.blue), ), alignment: alignmentdirectional.center, ), container( margin: const edgeinsets.only(top: 32.0), child: text( widget.uniqueid, style: textstyle(fontsize: 22.0, color: colors.red), ), alignment: alignmentdirectional.center, ), inkwell( child: container( padding: const edgeinsets.all(8.0), margin: const edgeinsets.all(30.0), color: colors.yellow, child: text( 'open flutter page', style: textstyle(fontsize: 22.0, color: colors.black), )), ontap: () => boostnavigator.of().push("flutterpage", arguments: <string, string>{'from': widget.uniqueid}), ) container( height: 300, width: 200, child: text( '', style: textstyle(fontsize: 22.0, color: colors.black), ), ) ], ))), ); }} |

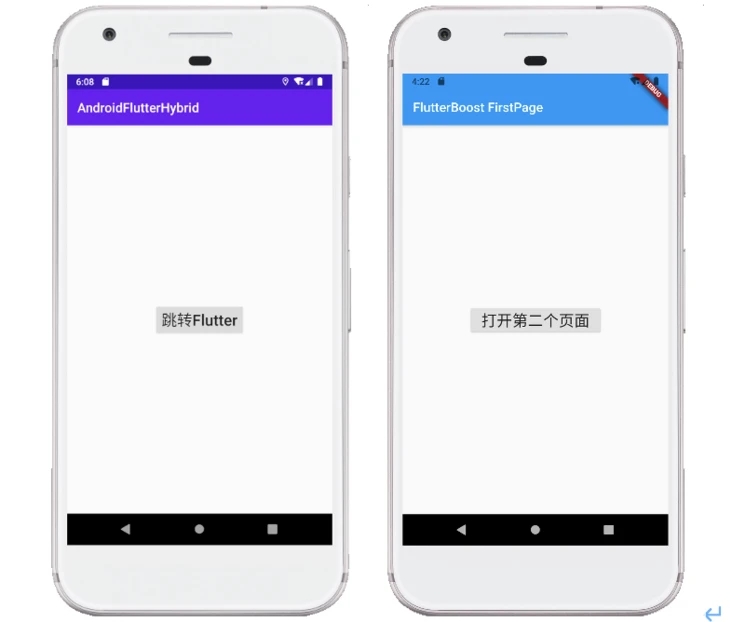

然后，運行項目，就可以從原生頁面跳轉到flutter頁面，如下圖所示效果。
2.2 ios集成
和android的集成步驟一樣，使用xcode打開原生ios工程，然后在ios的appdelegate文件中初始化flutter boost ，如下所示。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
|
@interface appdelegate ()@end@implementation appdelegate- (bool)application:(uiapplication *)application didfinishlaunchingwithoptions:(nsdictionary *)launchoptions{ myflutterboostdelegate* delegate=[[myflutterboostdelegate alloc ] init]; [[flutterboost instance] setup:application delegate:delegate callback:^(flutterengine *engine) { } ]; return yes;}@end |
下面是自定義的flutterboostdelegate的代碼，如下所示。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
|
@interface myflutterboostdelegate : nsobject<flutterboostdelegate>@property (nonatomic,strong) uinavigationcontroller *navigationcontroller;@end@implementation myflutterboostdelegate- (void) pushnativeroute:(fbcommonparams*) params{ bool animated = [params.arguments[@"animated"] boolvalue]; bool present= [params.arguments[@"present"] boolvalue]; uiviewcontrollerdemo *nvc = [[uiviewcontrollerdemo alloc] initwithnibname:@"uiviewcontrollerdemo" bundle:[nsbundle mainbundle]]; if(present){ [self.navigationcontroller presentviewcontroller:nvc animated:animated completion:^{ }]; }else{ [self.navigationcontroller pushviewcontroller:nvc animated:animated]; }}- (void) pushflutterroute:(fbcommonparams*)params { flutterengine* engine = [[flutterboost instance ] getengine]; engine.viewcontroller = nil; fbflutterviewcontainer *vc = fbflutterviewcontainer.new ; [vc setname:params.pagename params:params.arguments]; bool animated = [params.arguments[@"animated"] boolvalue]; bool present= [params.arguments[@"present"] boolvalue]; if(present){ [self.navigationcontroller presentviewcontroller:vc animated:animated completion:^{ }]; }else{ [self.navigationcontroller pushviewcontroller:vc animated:animated]; }}- (void) poproute:(fbcommonparams*)params result:(nsdictionary *)result{ fbflutterviewcontainer *vc = (id)self.navigationcontroller.presentedviewcontroller; if([vc iskindofclass:fbflutterviewcontainer.class] && [vc.uniqueidstring isequal: params.uniqueid]){ [vc dismissviewcontrolleranimated:yes completion:^{}]; }else{ [self.navigationcontroller popviewcontrolleranimated:yes]; }}@end |
如果要在原生ios代碼中打開或關閉flutter頁面，可以使用下面的方式。
|
1
2
|
[[flutterboost instance] open:@"flutterpage" arguments:@{@"animated":@(yes)} ];[[flutterboost instance] open:@"secondstateful" arguments:@{@"present":@(yes)}]; |
三、flutter boost架構
對于混合工程來說，原生端和flutter端對于頁面的定義是不一樣的。對于原生端而言，頁面通常指的是一個viewcontroller或者activity，而對于flutter來說，頁面通常指的是flutter組件。flutterboost框架所要做的就是統一混合工程中頁面的概念，或者說弱化flutter組件對應容器頁面的概念。換句話說，當有一個原生頁面存在的時候，flutteboost就能保證一定有一個對應的flutter的容器頁面存在。
flutterboost框架其實就是由原生容器通過消息驅動flutter頁面容器，從而達到原生容器與flutter容器同步的目的，而flutter渲染的內容是由原生容器去驅動的，下面是flutter boost 給的一個flutter boost 的架構示意圖。
可以看到，flutter boost插件分為平臺和dart兩端，中間通過message channel連接。平臺側提供了flutter引擎的配置和管理、native容器的創建/銷毀、頁面可見性變化通知，以及flutter頁面的打開/關閉接口等。而dart側除了提供類似原生navigator的頁面導航接口的能力外，還負責flutter頁面的路由管理。
總的來說，正是基于共享同一個引擎的方案，使得flutterboost框架有效的解決了多引擎的問題。簡單來說，flutterboost在dart端引入了容器的概念，當存在多個flutter頁面時，flutterboost不需要再用棧的結構去維護現有頁面，而是使用扁平化鍵值對映射的形式去維護當前所有的頁面，并且每個頁面擁有一個唯一的id
四、flutterboost3.0更新
4.1 不入侵引擎
為了解決官方引擎復用引起的問題，flutterboost2.0拷貝了flutter引擎embedding層的一些代碼進行改造，這使得后期的升級成本極高。而flutterboost3.0采用繼承的方式擴展flutteractivity/flutterfragment等組件的能力，并且通過在適當時機給dart側發送appisresumed消息解決引擎復用時生命周期事件錯亂導致的頁面卡死問題，并且，flutterboost 3.0 也兼容最新的官方發布的 flutter 2.0。
4.2 不區分androidx和support分支
flutterboost2.0通過自己實現flutteractivityandfragmentdelegate.host接口來擴展flutteractivity和flutterfragment的能力，而getlifecycle是必須實現的接口，這就導致對androidx的依賴。這也是為什么flutterboostview的實現沒有被放入flutterboost3.0插件中的原因。而flutterboost3.0通過繼承的方式擴展flutteractivity/flutterfragment的能力的額外收益就是，可以做到不依賴androidx。
4.3 雙端設計統一，接口統一
很多flutter開發者只會一端，只會android 或者只會ios，但他需要接入雙端，所以雙端統一能降低他的 學習成本和接入成本。flutterboost3.0，在設計上 android和ios都做了對齊，特別接口上做到了參數級的對齊。
4.4 支持 【打開flutter頁面不再打開容器】 場景
在flutter模塊內部，flutter 頁面跳轉flutter 頁面是可以不需要再打開flutter容器的，不打開容器，能節省內存開銷。在flutterboost3.0上，打開容器和不打開容器的區別表現在用戶接口上僅僅是withcontainer參數是否為true就好。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
|
inkwell( child: container( color: colors.yellow, child: text( '打開外部路由', style: textstyle(fontsize: 22.0, color: colors.black), )), ontap: () => boostnavigator.of().push("flutterpage", arguments: <string, string>{'from': widget.uniqueid}),),inkwell( child: container( color: colors.yellow, child: text( '打開內部路由', style: textstyle(fontsize: 22.0, color: colors.black), )), ontap: () => boostnavigator.of().push("flutterpage", withcontainer: true, arguments: <string, string>{'from': widget.uniqueid}),) |
4.5 生命周期的精準通知
在flutterboost2.0上，每個頁面都會收到頁面生命周期通知，而flutterboost3.0只會通知頁面可見性實際發生了變化的頁面，接口也更符合flutter的設計。
4.6 其他issue
除了上面的一些特性外，flutter boost 3.0版本還解決了如下一些問題：
- 頁面關閉后參數的傳遞，之前只有ios支持，android不支持，目前在dart側實現，ios 和android 都支持。
- 解決了android 狀態欄字體和顏色問題。
- 解決了頁面回退willpopscope不起作用問題。
- 解決了不在棧頂的頁面也收到生命周期回調的問題
- 解決了多次setstate耗性能問題。
- 提供了framgent 多種接入方式的demo，方便tab 場景的接入。
- 生命周期的回調代碼，可以用戶代碼里面with的方式接入，使用更簡單。
- 全面簡化了，接入成本，包括 dart側，android側和ios
- 豐富了demo，包含了基本場景，方便用戶接入 和測試回歸
