對RAID進行操作會導致數據丟失，請在操作之前務必將重要數據妥善備份。
名稱解釋：
Disk Group：磁盤組，這里相當于是陣列，例如配置了一個RAID5，就是一個磁盤組
VD(Virtual Disk)： 虛擬磁盤，虛擬磁盤可以不使用陣列的全部容量，也就是說一個磁盤組可以分為多個VD
PD(Physical Disk)： 物理磁盤
HS：Hot Spare 熱備
Mgmt：管理
開機自檢按Ctrl+R進raid卡配置界面
【一】，創建邏輯磁盤
1、按照屏幕下方的虛擬磁盤管理器提示，在VD Mgmt菜單（可以通過CTRL+P/CTRL+N切換菜單），按F2展開虛擬磁盤創建菜單

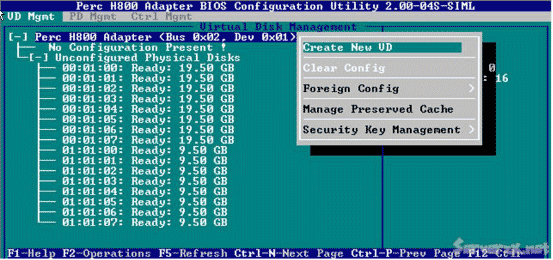

2、在虛擬磁盤創建窗口，按回車鍵選擇”Create New VD”創建新虛擬磁盤
3、在RAID Level選項按回車，可以出現能夠支持的RAID級別，根據具體配置的硬盤數量不同，這個位置可能出現的選項也會有所區別。
選擇不同的級別，選項會有所差別。選擇好需要配置的RAID級別（我們這里以RAID5為例），按回車確認。

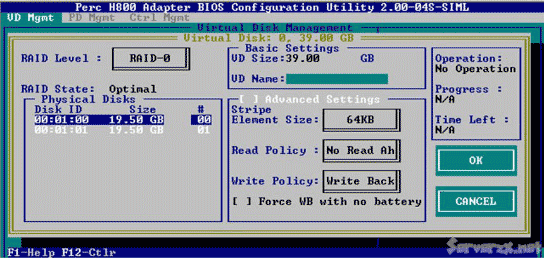

4、確認RAID級別以后，按Tab鍵，將光標移至Physical Disks列表中，上下移動至需要選擇的硬盤位置，按空格鍵來選擇（移除）列表中的硬盤，當選擇的硬盤數量達到這個RAID級別所需的要求時，Basic Settings的VD Size中可以顯示這個RAID的默認容量信息。有X標志為選中的硬盤。
選擇完硬盤后按Tab鍵，可以將光標移至VD Size欄，VD Size可以手動設定大小，也就是說可以不用將所有的容量配置在一個虛擬磁盤中。如果這個虛擬磁盤沒有使用我們所配置的RAID5陣列所有的容量，剩余的空間可以配置為另外的一個虛擬磁盤，但是配置下一個虛擬磁盤時必須返回VD Mgmt創建（可以參考第13步，會有詳細說明）。VD Name根據需要設置，也可為空。
注：各RAID級別最少需要的硬盤數量，RAID0=1 RAID1=2 RAID5=3 RAID6=4 RAID10=4 RAID50=6 RAID60=8
5、修改高級設置，選擇完VD Size后，可以按向下方向鍵，或者Tab鍵，將光標移至Advanced Settings處，按空格鍵開啟（禁用）高級設置。如果開啟后（紅框處有X標志為開啟），可以修改Stripe Element Size大小，以及陣列的Read Policy與Write Policy，Initialize處可以選擇是否在陣列配置的同時進行初始化。
高級設置默認為關閉（不可修改），如果沒有特殊要求，建議不要修改此處的設置。
6、上述的配置確認完成后，按Tab鍵，將光標移至OK處，按回車，會出現如下的提示，如果是一個全新的陣列，建議進行初始化操作，如果配置陣列的目的是為了恢復之前的數據，則不要進行初始化。按回車確認即可繼續。

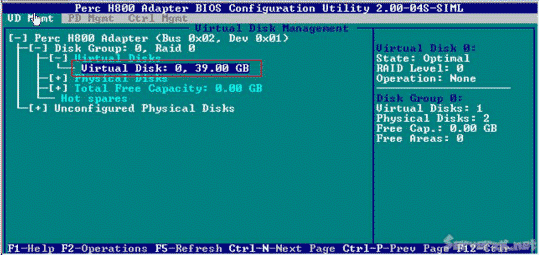

7、配置完成后，會返回至VD Mgmt主界面，將光標移至圖中Virtual Disk 0處，按回車。
8、可以看到剛才配置成功的虛擬磁盤信息，查看完成后按esc鍵可以返回主界面
9、在此界面，將光標移至圖中Virtual Disk 0處，按F2鍵可以展開對此虛擬磁盤操作的菜單。
注：左邊有+標志的，將光標移至此處，按向右方向鍵，可以展開子菜單，按向左方向鍵，可以關閉子菜單
10、如下圖紅框所示，可以對剛才配置成功的虛擬磁盤（Virtual Disk 0）進行初始化（Initialization），一致性校驗（Consistency Check），刪除，查看屬性等操作。

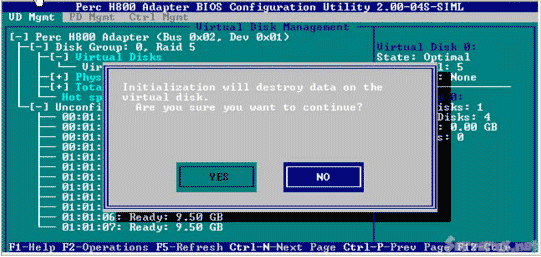

11、如果我們要對此虛擬磁盤進行初始化，可以將光標移至Initialization處，回車后選擇Start Init。此時會彈出提示窗口，初始化將會清除所有數據，如果確認要進行初始化操作，在OK處按回車即可繼續。
注：初始化會清除硬盤、陣列中的所有信息，并且無法恢復

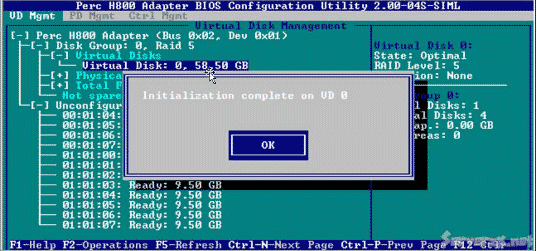

12、確認后會彈出對話框提示初始化完成
13、如果剛才配置虛擬磁盤的時候沒有使用陣列的全部容量，剩余的容量可以在這里劃分使用。將光標移至Total Free Capacity處，按向右方向鍵展開此菜單
14、將光標移至Free Capacity 處，按F2鍵選擇Add disk或者直接按回車
16、再次進入配置虛擬磁盤的界面，此時左邊紅框處為剛才配置的虛擬磁盤已經選擇的物理磁盤信息，右邊紅框處可以選擇這次要劃分的容量空間。同樣，如果不全部劃分，可以再次返回第13步，進行再一個虛擬磁盤的創建。
注：由于虛擬磁盤的建立是基于剛才所創建的陣列，所以RAID Level與剛才所創建的相同，無法更改。

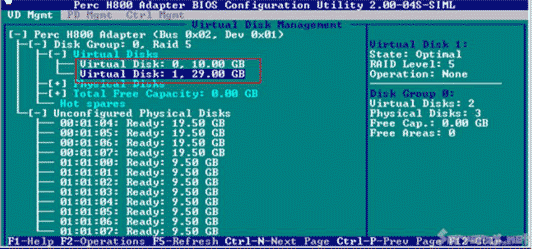

17、每一次創建，都會在Virtual Disks中添加新的虛擬磁盤。這些虛擬磁盤都是在同一個磁盤組（也就是我們剛才所配置的RAID5）上劃分的。
【二】，配置熱備（Hot spare）
配置Hot Spare有兩種模式，一種是全局熱備，也就是指這個熱備硬盤可以做為這個通道上所有陣列的熱備；另一種是獨立熱備，配置硬盤為某個指定的磁盤組中的所有虛擬磁盤做熱備，也就是說這個磁盤組以外的其他陣列即使硬盤掉線，這個熱備也不會去自動做rebuild
配置全局熱備：
1、按CTRL+N 切換至PD Mgmt界面，可以看到4號硬盤的狀態是Ready。

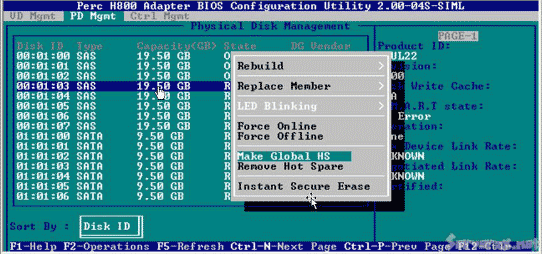

2、將光標移至3號硬盤，按F2，在彈出的菜單中，選擇Make Global HS，配置全局的熱備盤
3、確認后，3號硬盤的狀態變為Hotspare

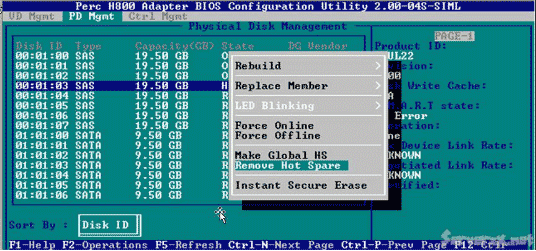

4、移除熱備，進入PD Mgmt菜單，將光標移至熱備盤處，按F2，選擇Remove Hot Spare，回車移除
配置獨立熱備：

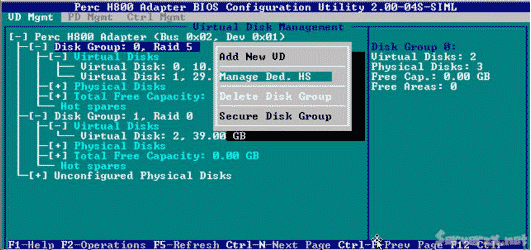

1、在配置好的虛擬磁盤管理界面下，將光標移至需要配置獨立熱備的磁盤組上，按F2鍵，在出現的菜單中選擇 Manage Ded. HS
2、將光標移至需要配置為熱備的硬盤上，按空格鍵，看到X標識，說明此硬盤被選擇。將光標移至OK處回車，完成配置

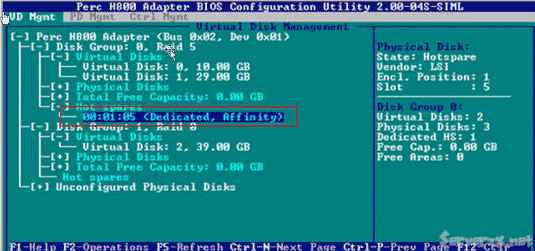

3、可以看到磁盤組0已經有了熱備盤，并且是Dedicated。而磁盤組1并沒有熱備盤。
【三】刪除虛擬磁盤：

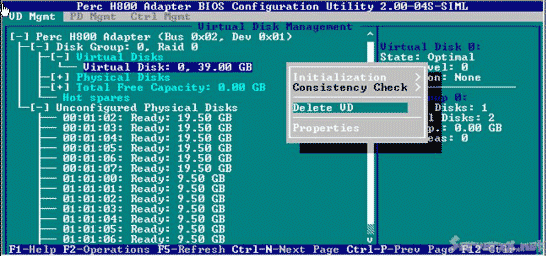

1、將光標移至要刪除的虛擬磁盤處，按F2，選擇Delete VD按回車繼續
2、選確認刪除，選YES繼續

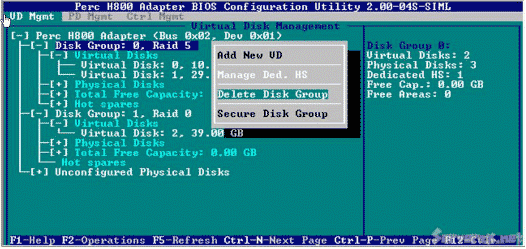

3、將光標移至要刪除的虛擬磁盤組處，按F2，選擇Delete Disk Group按回車繼續
4、確認刪除，選YES
