磁盤陣列可以在安裝系統之前或之后產生，系統會視之為一個(大型)硬盤，而它具有容錯及冗余的功能。磁盤陣列不單只可以加入一個現成的系統，它更可以支持容量擴展，方法也很簡單，只需要加入一個新的硬盤并執行一些簡單的指令，系統便可以實時利用這新加的容量。

RAID 的種類及應用

IDE和SCSI是計算機的兩種不同的接口，前者普遍用于PC機，后者一般用于服務器。基于這兩種接口，RAID分為兩種類型：基于IDE接口的RAID應用，稱為IDE RAID;而基于SCSI接口的RAID應用則相應稱為SCSI RAID。

基于不同的架構，RAID 又可以分為:

● 軟件RAID (軟件 RAID)
● 硬件RAID (硬件 RAID)
● 外置RAID (External RAID)

·軟件RAID很多情況下已經包含在系統之中，并成為其中一個功能，如Windows、Netware及Linux。軟件RAID中的所有操作皆由中央處理器負責，所以系統資源的利用率會很高，從而使系統性能降低。軟件RAID是不需要另外添加任何硬件設備，因?yàn)樗强磕愕南到y(tǒng)——主要是中央處理器的功能——提供所有現成的資源。

·硬件RAID通常是一張PCI卡，你會看到在這卡上會有處理器及內存。因?yàn)檫@卡上的處理器已經可以提供一切RAID所需要的資源，所以不會占用系統資源，從而令系統的表現可以大大提升。硬件RAID可以連接內置硬盤、熱插拔背板或外置存儲設備。無論連接何種硬盤，控制權都是在RAID卡上，亦即是由系統所操控。在系統里，硬件RAID PCI卡通常都需要安驅動程序，否則系統會拒絕支持。

·外置式RAID也是屬于硬件RAID的一種，區別在于RAID卡不會安裝在系統里，而是安裝在外置的存儲設備內。而這個外置的儲存設備則會連接到系統的SCSI卡上。系統沒有任何的RAID功能，因?yàn)樗挥幸粡圫CSI卡;所有的RAID功能將會移到這個外置存儲里。好處是外置的存儲往往可以連接更多的硬盤，不會受系統機箱的大小所影響。而一些高級的技術，如雙機容錯，是需要多個服務器外連到一個外置儲存上，以提供容錯能力。

配置RAID磁盤陣列

一、為什么要?jiǎng)?chuàng)建邏輯磁盤?

當硬盤連接到陣列卡(RAID)上時，操作系統將不能直接看到物理的硬盤，因此需要?jiǎng)?chuàng)建成一個一個的被設置為RAID0,1和5等的邏輯磁盤(也叫容器)，這樣系統才能夠正確識別它。

邏輯磁盤(Logic Drive)、容器(Container)或虛擬磁盤(Virtual Drive)均表示一個意思，他們只是不同陣列卡產商的不同叫法。

二、創建邏輯磁盤的方式

使用陣列卡本身的配置工具，即陣列卡的BIOS。(一般用于重裝系統或沒有安裝操作系統的情況下去創建容器(Adaptec陣列卡)/邏輯驅動器(AMI/LSI陣列卡)。

使用第三方提供的配置工具軟件去實現對陣列卡的管理。如Dell Array Manager。(這些軟件用于服務器上已經安裝有操作系統)

三、正確識別您的陣列卡的型號(本文以Dell為例，其實都大同小異)

識別您的磁盤陣列控制器(磁盤陣列控制器為可選項, 如果沒有購買磁盤陣列控制器的話以該步驟可以省去)

如果您有一塊Adaptec磁盤陣列控制器(PERC 2,PERC2/SI,PERC3/SI,PERC3/DI),在系統開機自檢的時候您將看到以下信息:

如果您有一塊 AMI/LSI磁盤陣列控制器(PERC2/SC,PERC2/DC,PERC3/SC,PERC3/DC, PERC4/DI, PERC4/DC), 在系統開機自檢的時候您將看到以下信息:

Dell PowerEdge Expandable RAID Controller BIOS X.XX Jun 26.2001 Copyright (C) AMERICAN MEGATRENDS INC.

Press CTRL+M to Run Configuration Utility or Press CTRL+H for WebBios

或者:

PowerEdge Expandable RAID Controller BIOS X.XX Feb 03,2003 Copyright (C) LSI Logic Corp.

Press CTRL+M to Run Configuration Utility or Press CTRL+H for WebBios

名稱解釋：

Disk Group：磁盤組，這里相當于是陣列，例如配置了一個RAID5，就是一個磁盤組

VD(Virtual Disk)：虛擬磁盤，虛擬磁盤可以不使用陣列的全部容量，也就是說一個磁盤組可以分為多個VD

PD(Physical Disk)：物理磁盤

HS：Hot Spare 熱備

Mgmt：管理

【一】，創建邏輯磁盤

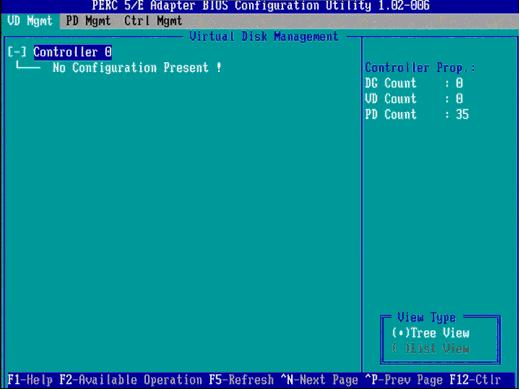

1、按照屏幕下方的虛擬磁盤管理器提示，在VD Mgmt菜單(可以通過CTRL+P/CTRL+N切換菜單)，按F2展開虛擬磁盤創建菜單

DELL R900 服務器 RAID陣列配置詳解

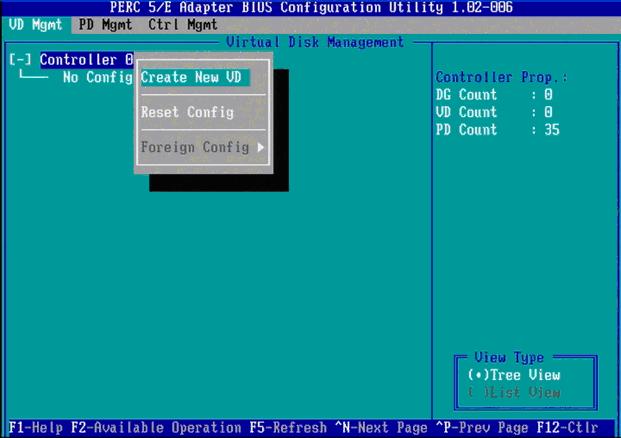

2、在虛擬磁盤創建窗口，按回車鍵選擇”Create New VD”創建新虛擬磁盤

DELL R900 服務器 RAID陣列配置詳解

3、在RAID Level選項按回車，可以出現能夠支持的RAID級別，RAID卡能夠支持的級別有RAID0/1/5/10/50，根據具體配置的硬盤數量不同，這個位置可能出現的選項也會有所區別。

選擇不同的級別，選項會有所差別。選擇好需要配置的RAID級別(我們這里以RAID5為例)，按回車確認。

DELL R900 服務器 RAID陣列配置詳解

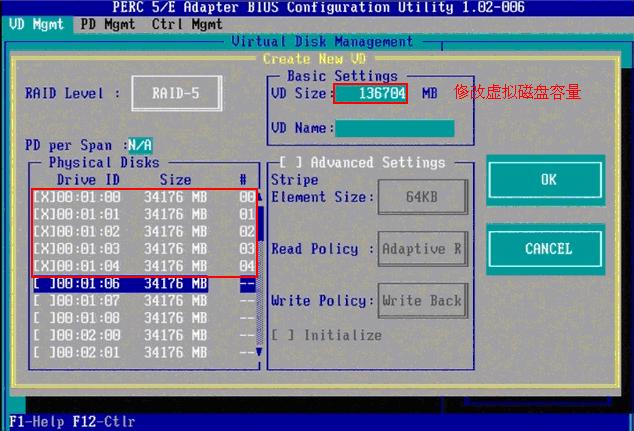

4、確認RAID級別以后，按向下方向鍵，將光標移至Physical Disks列表中，上下移動至需要選擇的硬盤位置，按空格鍵來選擇(移除)列表中的硬盤，當選擇的硬盤數量達到這個RAID級別所需的要求時，Basic Settings的VD Size中可以顯示這個RAID的默認容量信息。有X標志為選中的硬盤。

選擇完硬盤后按Tab鍵，可以將光標移至VD Size欄，VD Size可以手動設定大小，也就是說可以不用將所有的容量配置在一個虛擬磁盤中。如果這個虛擬磁盤沒有使用我們所配置的RAID5陣列所有的容量，剩余的空間可以配置為另外的一個虛擬磁盤，但是配置下一個虛擬磁盤時必須返回VD Mgmt創建(可以參考第13步，會有詳細說明)。VD Name根據需要設置，也可為空。

注：各RAID級別最少需要的硬盤數量，RAID0=1 RAID1=2 RAID5=3 RAID10=4 RAID50=6

DELL R900 服務器 RAID陣列配置詳解

5、修改高級設置，選擇完VD Size后，可以按向下方向鍵，或者Tab鍵，將光標移至Advanced Settings處，按空格鍵開啟(禁用)高級設置。如果開啟后(紅框處有X標志為開啟)，可以修改Stripe Element Size大小，以及陣列的Read Policy與Write Policy，Initialize處可以選擇是否在陣列配置的同時進行初始化。

高級設置默認為關閉(不可修改)，如果沒有特殊要求，建議不要修改此處的設置。

DELL R900 服務器 RAID陣列配置詳解

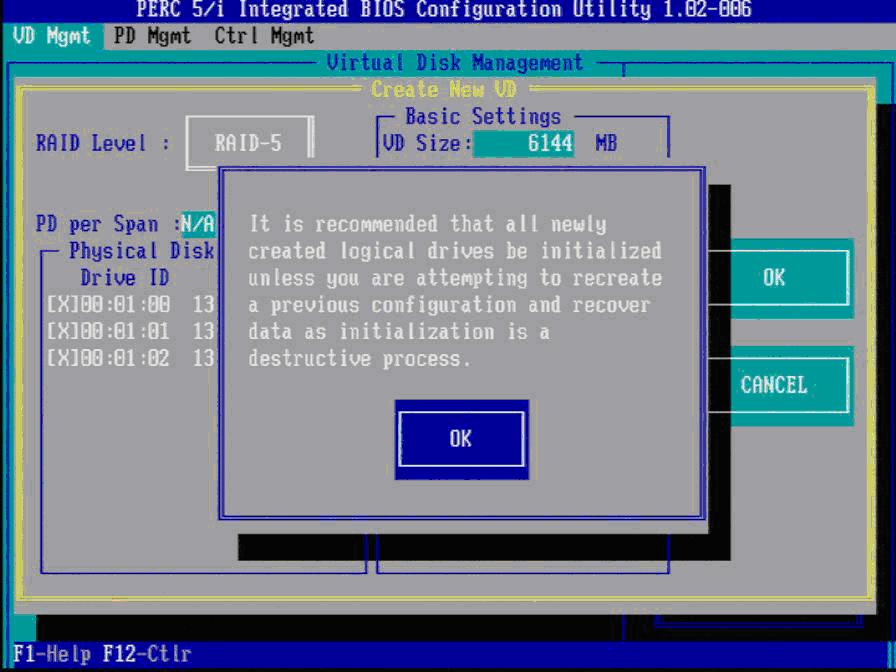

6、上述的配置確認完成后，按Tab鍵，將光標移至OK處，按回車，會出現如下的提示，如果是一個全新的陣列，建議進行初始化操作，如果配置陣列的目的是為了恢復之前的數據，則不要進行初始化。按回車確認即可繼續。

DELL R900 服務器 RAID陣列配置詳解

7、配置完成后，會返回至VD Mgmt主界面，將光標移至圖中Virtual Disk 0處，按回車。

DELL R900 服務器 RAID陣列配置詳解

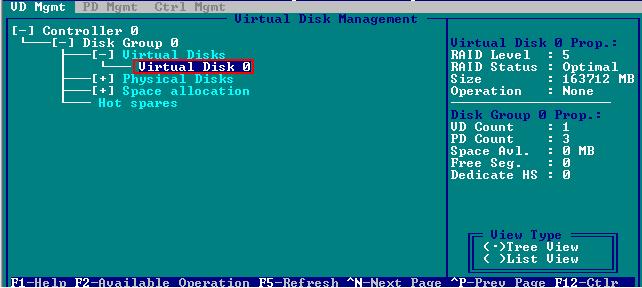

8、可以看到剛才配置成功的虛擬磁盤信息，查看完成后按esc鍵可以返回主界面

DELL R900 服務器 RAID陣列配置詳解

9、在此界面，將光標移至圖中Virtual Disk 0處，按F2鍵可以展開對此虛擬磁盤操作的菜單。

注：左邊有+標志的，將光標移至此處，按向右方向鍵，可以展開子菜單，按向左方向鍵，可以關閉子菜單

DELL R900 服務器 RAID陣列配置詳解

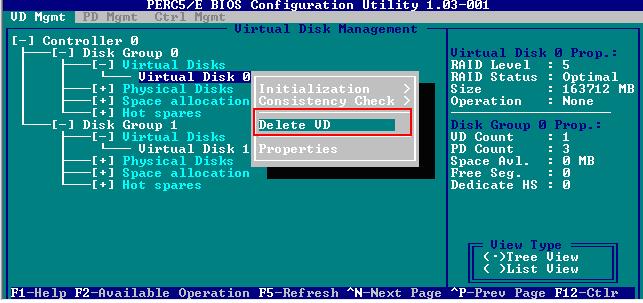

10、如下圖紅框所示，可以對剛才配置成功的虛擬磁盤(Virtual Disk 0)進行初始化(Initialization)，一致性校驗(Consistency Check)，刪除，查看屬性等操作。

DELL R900 服務器 RAID陣列配置詳解

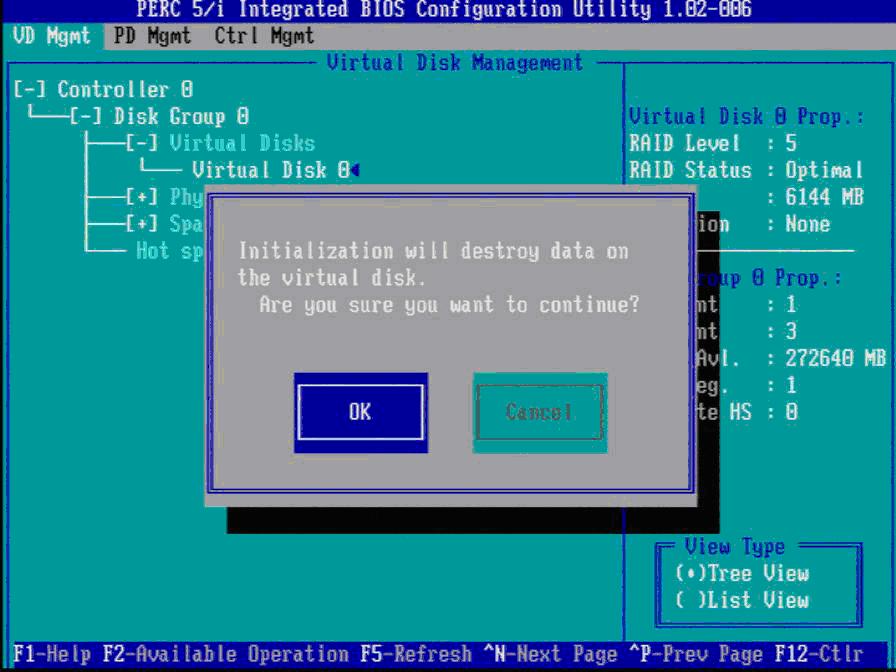

11、如果我們要對此虛擬磁盤進行初始化，可以將光標移至Initialization處，回車后選擇Start Init。此時會彈出提示窗口，初始化將會清除所有數據，如果確認要進行初始化操作，在OK處按回車即可繼續。

注：初始化會清除硬盤、陣列中的所有信息，并且無法恢復

DELL R900 服務器 RAID陣列配置詳解

12、確認后可以看到初始化的進度，左邊紅框處為百分比表示，右邊紅框處表示目前所作的操作。等待初始化進行為100%，虛擬磁盤的配置完成。

DELL R900 服務器 RAID陣列配置詳解

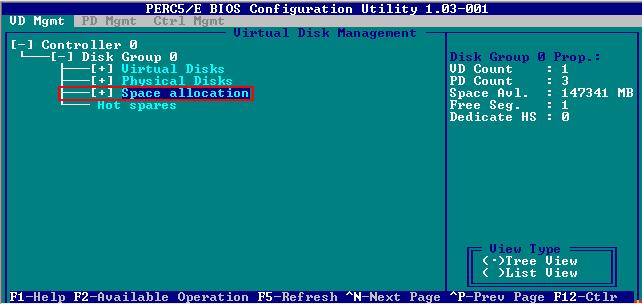

13、如果剛才配置虛擬磁盤的時候沒有使用陣列的全部容量，剩余的容量可以在這里劃分使用。將光標移至Space allocation處，按向右方向鍵展開此菜單

DELL R900 服務器 RAID陣列配置詳解

14、將光標移至*Free Space*處，按F2鍵，至第15步，或者直接按回車至第16步

DELL R900 服務器 RAID陣列配置詳解

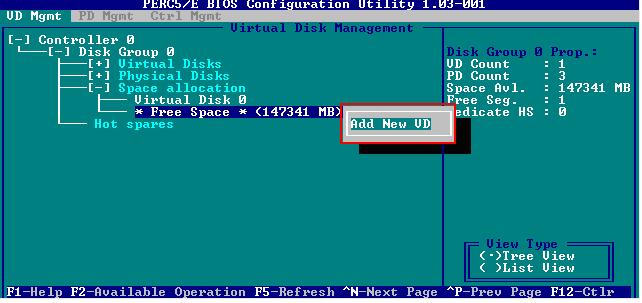

15、在彈出的Add New VD處按回車鍵。

DELL R900 服務器 RAID陣列配置詳解

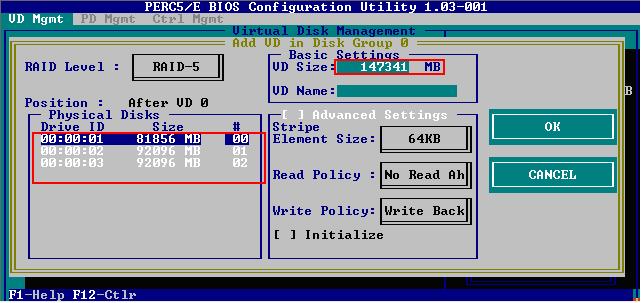

16、再次進入配置虛擬磁盤的界面，此時左邊紅框處為剛才配置的虛擬磁盤已經選擇的物理磁盤信息，右邊紅框處可以選擇這次要?jiǎng)澐值娜萘靠臻g。同樣，如果不全部劃分，可以再次返回第13步，進行再一個虛擬磁盤的創建。

注：由于虛擬磁盤的建立是基于剛才所創建的陣列，所以RAID Level與剛才所創建的相同，無法更改。

DELL R900 服務器 RAID陣列配置詳解

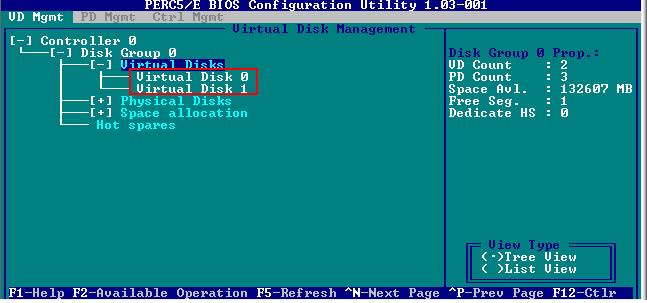

17、每一次創建，都會在Virtual Disks中添加新的虛擬磁盤。這些虛擬磁盤都是在同一個磁盤組(也就是我們剛才所配置的RAID5)上劃分的。

DELL R900 服務器 RAID陣列配置詳解

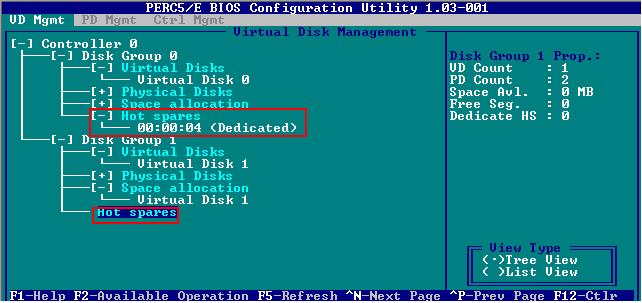

【二】，配置熱備(Hot spare)

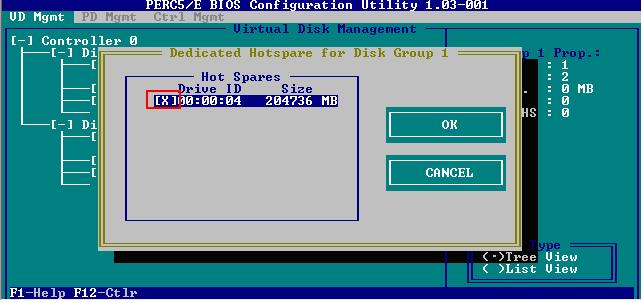

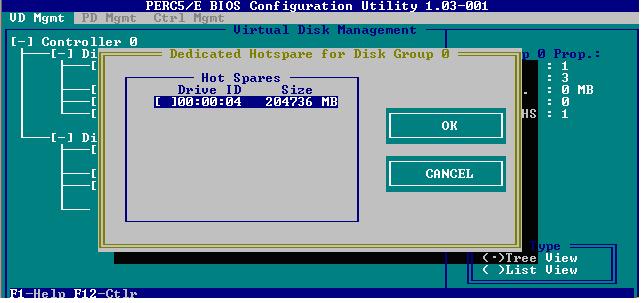

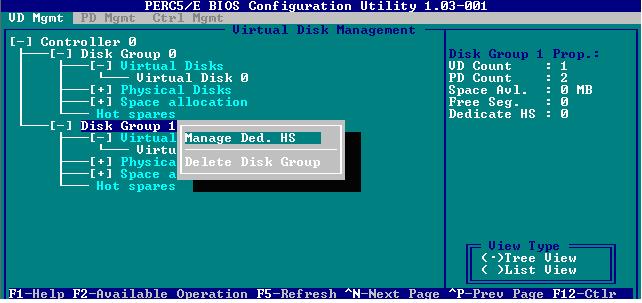

配置Hot Spare有兩種模式，一種是全局熱備，也就是指這個熱備硬盤可以做為這個通道上所有陣列的熱備;另一種是獨立熱備，配置硬盤為某個指定的磁盤組中的所有虛擬磁盤做熱備，也就是說這個磁盤組以外的其他陣列即使硬盤掉線，這個熱備也不會去自動做rebuild

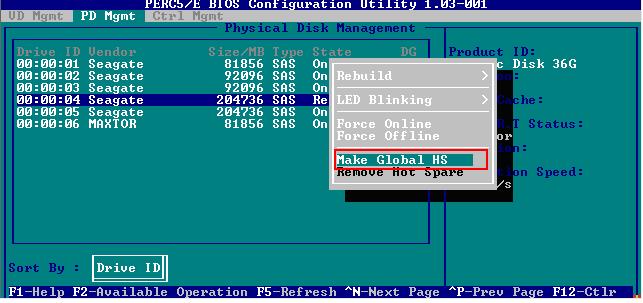

配置全局熱備：

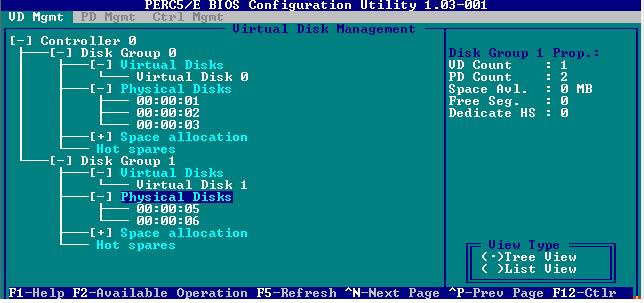

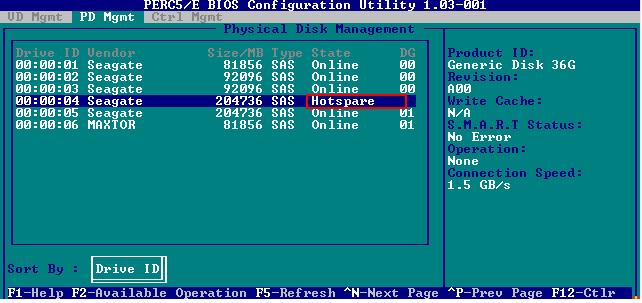

1、首先要已經有存在的磁盤組(陣列)，我們這里舉例為已經配置了兩個陣列，陣列0是由0、1、2三塊物理磁盤配置的RAID5，陣列1是由4、5兩塊物理磁盤配置的RAID1，如圖：

DELL R900 服務器 RAID陣列配置詳解
