前言

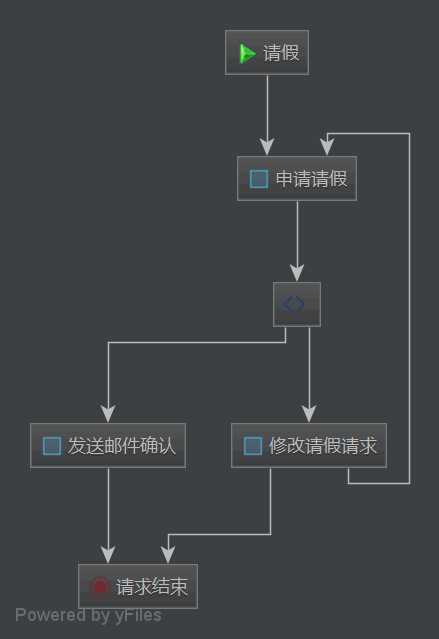

前面一節我們已經了解了activiti的基礎概念，包括流程定義的用語和它的api功能，已經如何入手activiti，在這一節我們將結合代碼具體學習使用。小圖是我們需要完成的請假流程圖：
正如我們?cè)趫D中看到的，這是一個非常簡單的流程：?jiǎn)T工提出休假請求，提供休假天數和開始日期。請求發送給經理。他們可以批準/拒絕該請求。
如果獲得批準，則會定義一個服務任務servicetask來發送確認電子郵件。如果被拒絕，員工可以選擇修改并重新發送請求，也可以不執行任何操作。
此流程的bpmn 2.0定義文件vacationrequest.bpmn20.xml將start事件定義為：
|
1
2
3
4
5
6
7
8
9
10
|
<startevent id="startevent" name="請假" activiti:initiator="employeename"> <extensionelements> <activiti:formproperty id="numberofdays" name="number of days" type="long" required="true"/> <activiti:formproperty id="startdate" name="vacation start date (mm-dd-yyyy)" type="date" datepattern="mm-dd-yyyy hh:mm" required="true"/> <activiti:formproperty id="reason" name="reason for leave" type="string"/> <modeler:editor-resource-id><![cdata[startevent1]]></modeler:editor-resource-id> </extensionelements></startevent> |
分配給用戶組“management”的第一個用戶任務usertask將如下所示：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
|
<usertask id="handle_vacation_request" name="申請請假"> <documentation>${employeename} 請假 ${numberofdays} 天 (motivation: ${reason}). </documentation> <extensionelements> <activiti:formproperty id="vacationapproval" name="你要批準這個請假要求嗎？" type="enum" required="true"/> <activiti:formproperty id="comments" name="經理的批示" type="string"/> <modeler:allow-send-email><![cdata[true]]></modeler:allow-send-email> <modeler:activiti-idm-initiator><![cdata[true]]></modeler:activiti-idm-initiator> <modeler:editor-resource-id> <![cdata[sid-b9aa8e66-2f11-45d0-a270-b052e1a9248e]]></modeler:editor-resource-id> </extensionelements> <potentialowner> <resourceassignmentexpression> <formalexpression>management</formalexpression> </resourceassignmentexpression> </potentialowner></usertask> |
使用servicetask，我們需要定義要執行的代碼段。我們將sendemailservicetask.java類作為這段代碼執行者。
|
1
2
3
4
5
6
7
|
<servicetask id="send-email-confirmation" name="發送郵件確認" activiti:class="com.example.activitiwithspring.servicetasks.sendemailservicetask.java"> <extensionelements> <modeler:editor-resource-id> <![cdata[sid-2c5e1831-9101-4f70-9aef-4ba72b704205]]></modeler:editor-resource-id> </extensionelements></servicetask> |
sendemailservicetask的代碼如下：實現javadelegate接口，實現其execute方法：
|
1
2
3
4
5
6
7
|
public class sendemailservicetask implements javadelegate { public void execute(delegateexecution execution) { //logic to sent email confirmation }} |
通過在“sequenceflow”中添加“conditionexpression”標記來決定發送郵件在什么條件下觸發，也就是定義一個條件流：
|
1
2
3
4
5
6
7
8
9
10
|
<sequenceflow id="flow3" name="批準" sourceref="sid-12a577ae-5227-4918-8de1-dc077d70967c" targetref="send-email-confirmation"> <extensionelements> <modeler:editor-resource-id> <![cdata[sid-609beb69-e833-4d2f-bd14-fc8f7fd3e9c7]]></modeler:editor-resource-id> </extensionelements> <conditionexpression xsi:type="tformalexpression"> <![cdata[${vacationapproved == 'true'}]]></conditionexpression></sequenceflow> |
這里，vacationapproved是上面的usertask的formproperty。
部署流程
為了使我們的流程被activiti engine所知，我們需要部署該流程。我們可以使用repositoryservice以編程方式執行此操作。讓我們編寫一個junit測試來看看：
|
1
2
3
4
5
6
7
8
9
10
|
@testpublic void givenbpmn_whendeployprocess_thendeployed() { processengine processengine = processengines.getdefaultprocessengine(); repositoryservice repositoryservice = processengine.getrepositoryservice(); repositoryservice.createdeployment() .addclasspathresource("org/activiti/test/vacationrequest.bpmn20.xml") .deploy(); long count = repositoryservice.createprocessdefinitionquery().count(); asserttrue(count >= 1);} |
部署意味著引擎將解析bpmn流程定義文件并將其轉換為可執行文件。此外，還會將記錄添加到每個部署的repository表中。之后，我們可以查詢r(jià)epository服務從而獲取已部署的進程：也就是processdefinitions。
啟動流程實例processinstance
在將processdefinition部署到activiti engine之后，我們可以通過創建processinstances來執行該流程定義。如果說processdefinition繪制的是一幅藍圖，那么processinstance就是它的執行實現。
對于一個processdefinition，可以有多個processinstances。
可以通過runtimeservice訪問與processinstances相關的所有詳細信息。
在我們的示例中，在開始事件中，我們需要傳遞休假天數、開始日期和原因。我們將使用流程變量，并在創建processinstance時傳遞它們。
編寫一個junit測試用例實現上面想法：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
|
@testpublic void givendeployedprocess_whenstartprocessinstance_thenrunning() { //deploy the process definition map<string, object> variables = new hashmap >(); variables.put("employeename", "john"); variables.put("numberofdays", 4); variables.put("vacationmotivation", "i need a break!"); runtimeservice runtimeservice = processengine.getruntimeservice(); processinstance processinstance = runtimeservice .startprocessinstancebykey("vacationrequest", variables); long count=runtimeservice.createprocessinstancequery().count(); assertequals("1", count.tostring());} |
某個流程定義的多個實例將因流程變量而異，也就是說，同一份流程定義，因?yàn)樽兞坎煌瑢?dǎo)致流程實例也會不同。
有多種方法啟動流程實例，在這里，我們正在使用該流程的key:vacationrequest啟動流程，啟動流程實例后，我們可以通過查詢r(jià)untimeservice來獲取有關它的信息。
完成任務
當我們的流程實例開始運行時，第一步執行的是用戶任務usertask，分配任務給用戶組“management”的用戶。該用戶可能有一個收件箱，其中包含要由他們完成的任務列表。現在，如果我們想繼續執行流程，則需要用戶完成此任務。對于activiti engine，它被稱為“完成任務”。
我們可以查詢taskservice，獲取任務對象，然后完成它。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
|
@testpublic void givenprocessinstance_whencompletetask_thengotnexttask() { // 部署流程并開始一個流程實例 taskservice taskservice = processengine.gettaskservice(); list<task> tasks = taskservice.createtaskquery() .taskcandidategroup("management").list(); task task = tasks.get(0); map<string, object> taskvariables = new hashmap<>(); taskvariables.put("vacationapproved", "false"); taskvariables.put("comments", "we have a tight deadline!"); taskservice.complete(task.getid(), taskvariables); task currenttask = taskservice.createtaskquery() .taskname("修改休假請求").singleresult(); assertnotnull(currenttask);} |
請注意，taskservice的complete（）方法也接受所需的流程變量。我們傳遞了經理的回復。
在此之后，流程引擎將繼續下一步。在這里，下一步詢問員工是否要重新發送休假請求。
因此，我們的processinstance正在等待此usertask，其名稱為“修改休假請求”。
暫停和激活流程
我們可以暫停processdefinition和processinstance。如果我們暫停一個流程定義processdefinition，則在它暫停掛起時我們就無法創建它的實例。我們可以使用repositoryservice來做到這一點：
|
1
2
3
4
5
6
|
@test(expected = activitiexception.class)public void givendeployedprocess_whensuspend_thennoprocessinstance() { // deploy the process definition repositoryservice.suspendprocessdefinitionbykey("vacationrequest"); runtimeservice.startprocessinstancebykey("vacationrequest");} |
要再次激活它，我們只需要調用其中一個repositoryservice.activateprocessdefinitionxxx方法。
同樣，我們可以使用runtimeservice暫停processinstance 。
結論
在本文中，我們了解了如何將activiti與spring boot結合使用。我們創建了一個示例processenginecofiguration文件，它可以幫助我們創建processengine。processengine提供的服務幫助我們管理和跟蹤processdefinitions，processinstances，usertasks等。
示例代碼位于github上。
