想來很多人談起網絡拓撲都會覺得頭疼，其實網絡拓撲結構是很形象還簡單的，只要你理解其中的竅 門 ，就能輕松+愉快的掌握每種拓撲結構的特點，下面我們一起來看一下網絡中有哪些拓撲結構。

什么是“拓撲”

拓撲，顧名思義就是形狀，拓撲一詞源生于幾何學，是一種研究與大小、形狀無關的點、線、面的關系的方法。即傳輸媒體互連各種設備的物理布局，就是用什么方式把網絡中的計算機等設備連接起來。這種結構稱為網絡的網狀拓撲結構。網絡的拓撲結構主要分為總線型、環形、星形、樹形和網狀拓撲結構等。

拓撲結構分類

總線型拓撲結構

總線型拓撲(bus topology)結構是將網絡中所有的設備都通過一根公共的總線連接，通信時信息通過總線進行廣播方式傳輸。這種結構投資少，安裝布線容易，網絡中任何節點的故障都不會造成全網的癱瘓，故障可靠性較高，缺點是當節點數目較多時，容易發生信息擁塞。

環形拓撲結構

環形拓撲(ring topology)結構中，所有設備被連接成環，信息是通過該環進行廣播式傳播的。該結構的傳輸路徑固定，無路徑選擇的問題，故實現較簡單。缺點是任何節點的故障都會導致全網癱瘓，可靠性較差;網絡的管理比較復雜，而且相對的投資費用也比較高。

星形拓撲結構

星形拓撲(star topology)結構是由一個中央節點和若干從節點組成，中央節點可以與從節點直接通信，而從節點之間的通信必須通過中央節點的轉發。星形拓撲結構簡單，建網容易，傳輸速率高;擴展性好，靈活配置，網絡易于維護和管理，但是星形網絡可靠性依賴于中央節點，中央節點一旦出現故障則全網癱瘓。

樹形拓撲結構

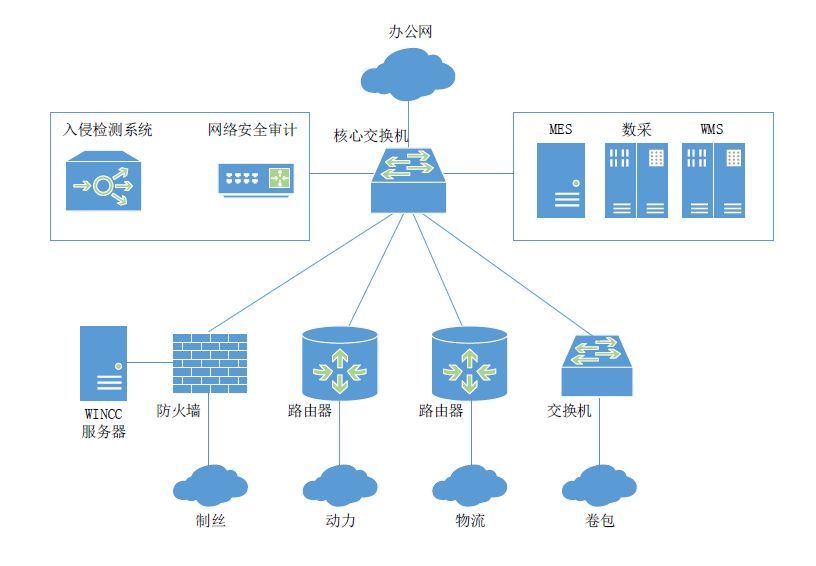

樹形拓撲(tree topology)結構實際上是星形結構的一種擴展，是一種倒樹形的分級結構，具有根節點和各分支節點，節點按照層次進行連接，信息交換主要在上下節點間進行。其特點是結構比較靈活，易于網絡擴展。但與星形結構相似，一旦根節點出現癱瘓，則會影響到全網。樹形拓撲結構是中大型局域網常采用的一種拓撲結構。

網狀拓撲結構

網狀拓撲(net topology)結構分為一般網狀結構和全連接網狀拓撲結構兩種。一般網狀拓撲結構中每個節點至少與其他兩個節點直接相連。全連接網狀拓撲結構中的每個節點都與其他所有節點相通。其最大的特點是擁有強大的容錯能力，可靠性極高，但與之相對應的建網費用高，布線困難。

小結拓撲結構

其實拓撲結構說得形象一點就是將工作站、服務器、 交換機 等網絡單元抽象為“點”，網絡中的傳輸介質抽象為“線”，計算機網絡系統就變成了由點和線組成的幾何圖形，總線型拓撲結構是常用的局域網拓撲結構之一，但不適合于復雜的網絡，星形和樹形拓撲結構是當下網絡使用的最多的結構，環形和網狀鑒于其建網成本較高，只是少部分使用，你了解了嗎?
