Spring Cloud Gateway 默認的filter功能和執行順序
有效性
Spring Cloud Gateway 2.0.0.RELEASE
調試方法
新建一個GlobalFilter，在filter中加斷點即可調試filter，通過chain參數可以查看其它的filter及執行順序（order)
filters（按執行順序）
1. AdaptCachedBodyGlobalFilter
核心代碼
public int getOrder() {
return Ordered.HIGHEST_PRECEDENCE + 1000;
}
public static final String CACHED_REQUEST_BODY_KEY = "cachedRequestBody";
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
Flux<DataBuffer> body = exchange.getAttributeOrDefault(CACHED_REQUEST_BODY_KEY, null);
if (body != null) {
ServerHttpRequestDecorator decorator = new ServerHttpRequestDecorator(exchange.getRequest()) {
@Override
public Flux<DataBuffer> getBody() {
return body;
}
};
return chain.filter(exchange.mutate().request(decorator).build());
}
return chain.filter(exchange);
}
提供替換request 的 body的能力
2.NettyWriteResponseFilter
核心代碼
public static final int WRITE_RESPONSE_FILTER_ORDER = -1;
public int getOrder() {
return WRITE_RESPONSE_FILTER_ORDER;
}
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
return chain.filter(exchange).then(Mono.defer(() -> {
//見 后文的 NettyRoutingFilter
HttpClientResponse clientResponse = exchange.getAttribute(CLIENT_RESPONSE_ATTR);
ServerHttpResponse response = exchange.getResponse();
NettyDataBufferFactory factory = (NettyDataBufferFactory) response.bufferFactory();
final Flux<NettyDataBuffer> body = clientResponse.receive()
.map(factory::wrap);
MediaType contentType = response.getHeaders().getContentType();
return (isStreamingMediaType(contentType) ?
response.writeAndFlushWith(body.map(Flux::just)) : response.writeWith(body));
}));
}
具體的將被代理的服務的內容返回的類，文檔
3.ForwardPathFilter
核心代碼
public int getOrder() {
return 0;
}
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
Route route = exchange.getAttribute(GATEWAY_ROUTE_ATTR);
URI routeUri = route.getUri();
String scheme = routeUri.getScheme();
if (isAlreadyRouted(exchange) || !"forward".equals(scheme)) {
return chain.filter(exchange);
}
exchange = exchange.mutate().request(
exchange.getRequest().mutate().path(routeUri.getPath()).build())
.build();
return chain.filter(exchange);
}
forward協議的url替換類
4.在Route中配置的各種GatewayFilter
核心代碼
/**
* RouteDefinitionRouteLocator#loadGatewayFilters GatewayFilter的order
*/
ArrayList<GatewayFilter> ordered = new ArrayList<>(filters.size());
for (int i = 0; i < filters.size(); i++) {
GatewayFilter gatewayFilter = filters.get(i);
if (gatewayFilter instanceof Ordered) {
ordered.add(gatewayFilter);
}
else {
ordered.add(new OrderedGatewayFilter(gatewayFilter, i + 1));
}
}
return ordered;
根據配置不同實現具體的功能，詳見文檔
5.RouteToRequestUrlFilter
核心代碼
public static final int ROUTE_TO_URL_FILTER_ORDER = 10000;
public int getOrder() {
return ROUTE_TO_URL_FILTER_ORDER;
}
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
Route route = exchange.getAttribute(GATEWAY_ROUTE_ATTR);
if (route == null) {
return chain.filter(exchange);
}
URI uri = exchange.getRequest().getURI();
boolean encoded = containsEncodedParts(uri);
URI routeUri = route.getUri();
//匹配 http:http://locahost:80/a/b/c?q=1，并把第一個 http: 去掉
if (hasAnotherScheme(routeUri)) {
// uri格式 [scheme:]scheme-specific-part[#fragment]
exchange.getAttributes().put(GATEWAY_SCHEME_PREFIX_ATTR, routeUri.getScheme());
routeUri = URI.create(routeUri.getSchemeSpecificPart());
}
URI requestUrl = UriComponentsBuilder.fromUri(uri)
.uri(routeUri)
.build(encoded)
.toUri();
exchange.getAttributes().put(GATEWAY_REQUEST_URL_ATTR, requestUrl);
return chain.filter(exchange);
}
private static final String SCHEME_REGEX = "[a-zA-Z]([a-zA-Z]|\\d|\\+|\\.|-)*:.*";
static final Pattern schemePattern = Pattern.compile(SCHEME_REGEX);
static boolean hasAnotherScheme(URI uri) {
return schemePattern.matcher(uri.getSchemeSpecificPart()).matches() && uri.getHost() == null
&& uri.getRawPath() == null;
}
路由功能的具體執行類，文檔
6.LoadBalancerClientFilter（如果啟用了eureka)
核心代碼
public static final int LOAD_BALANCER_CLIENT_FILTER_ORDER = 10100;
public int getOrder() {
return LOAD_BALANCER_CLIENT_FILTER_ORDER;
}
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
URI url = exchange.getAttribute(GATEWAY_REQUEST_URL_ATTR);
String schemePrefix = exchange.getAttribute(GATEWAY_SCHEME_PREFIX_ATTR);
if (url == null || (!"lb".equals(url.getScheme()) && !"lb".equals(schemePrefix))) {
return chain.filter(exchange);
}
//一大波轉換操作
addOriginalRequestUrl(exchange, url);
final ServiceInstance instance = loadBalancer.choose(url.getHost());
if (instance == null) {
throw new NotFoundException("Unable to find instance for " + url.getHost());
}
URI uri = exchange.getRequest().getURI();
String overrideScheme = null;
if (schemePrefix != null) {
overrideScheme = url.getScheme();
}
URI requestUrl = loadBalancer.reconstructURI(new DelegatingServiceInstance(instance, overrideScheme), uri);
//轉換后的url填入 GATEWAY_REQUEST_URL_ATTR 屬性
exchange.getAttributes().put(GATEWAY_REQUEST_URL_ATTR, requestUrl);
return chain.filter(exchange);
}
lb協議的路由功能，文檔
7.WebsocketRoutingFilter
核心代碼
public int getOrder() {
return Ordered.LOWEST_PRECEDENCE - 1;
}
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
//upgrade頭 見https://developer.mozilla.org/en-US/docs/Web/HTTP/Protocol_upgrade_mechanism
//或見 https://httpwg.org/specs/rfc7230.html#header.upgrade
changeSchemeIfIsWebSocketUpgrade(exchange);
//跳過一大波參數檢查與參數獲取
return this.webSocketService.handleRequest(exchange,
new ProxyWebSocketHandler(requestUrl, this.webSocketClient,
filtered, protocols));
}
/**
* ProxyWebSocketHandler#handle 橋接兩個webSocket
*/
public Mono<Void> handle(WebSocketSession session) { //session為客戶端
return client.execute(url, this.headers, new WebSocketHandler() {
@Override
public Mono<Void> handle(WebSocketSession proxySession) { //proxySession為被代理的WebSocket
Mono<Void> proxySessionSend = proxySession
.send(session.receive().doOnNext(WebSocketMessage::retain));
Mono<Void> serverSessionSend = session
.send(proxySession.receive().doOnNext(WebSocketMessage::retain));
return Mono.zip(proxySessionSend, serverSessionSend).then();
}
//省略其它方法
});
}
WebSocket的代理功能，文檔
8.NettyRoutingFilter
核心代碼
public int getOrder() {
return Ordered.LOWEST_PRECEDENCE;
}
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
URI requestUrl = exchange.getRequiredAttribute(GATEWAY_REQUEST_URL_ATTR);
//省略一大波參數獲取和參數校驗
final HttpMethod method = HttpMethod.valueOf(request.getMethod().toString());
final String url = requestUrl.toString();
return this.httpClient.request(method, url, req -> {
//省略http數據發送代碼
}).doOnNext(res -> {
ServerHttpResponse response = exchange.getResponse();
HttpHeaders headers = new HttpHeaders();
res.responseHeaders().forEach(entry -> headers.add(entry.getKey(), entry.getValue()));
//注意，如果ContentType為null會 NPE，特別是301或302跳轉
exchange.getAttributes().put("original_response_content_type", headers.getContentType());
//省略其它http解析代碼
exchange.getAttributes().put(CLIENT_RESPONSE_ATTR, res); //與前面的 NettyWriteResponseFilter 對應
}).then(chain.filter(exchange));
}
}
http協議的代理功能，文檔
9.ForwardRoutingFilter
核心代碼
public int getOrder() {
return Ordered.LOWEST_PRECEDENCE;
}
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
URI requestUrl = exchange.getRequiredAttribute(GATEWAY_REQUEST_URL_ATTR);
String scheme = requestUrl.getScheme();
if (isAlreadyRouted(exchange) || !"forward".equals(scheme)) {
return chain.filter(exchange);
}
setAlreadyRouted(exchange);
if (log.isTraceEnabled()) {
log.trace("Forwarding to URI: "+requestUrl);
}
return this.dispatcherHandler.handle(exchange);
}
將未處理的forward協議的請求交由spring來處理，文檔
其中 NettyRoutingFilter 和 NettyWriteResponseFilter 內置有 WebClientHttpRoutingFilter和WebClientWriteResponseFilter 作為備用替換版本。
spring cloud gateway之filter實戰
1、filter的作用和生命周期
由filter工作流程點，可以知道filter有著非常重要的作用，在“pre”類型的過濾器可以做參數校驗、權限校驗、流量監控、日志輸出、協議轉換等，在“post”類型的過濾器中可以做響應內容、響應頭的修改，日志的輸出，流量監控等。首先需要弄清一點為什么需要網關這一層，這就不得不說下filter的作用了。
作用

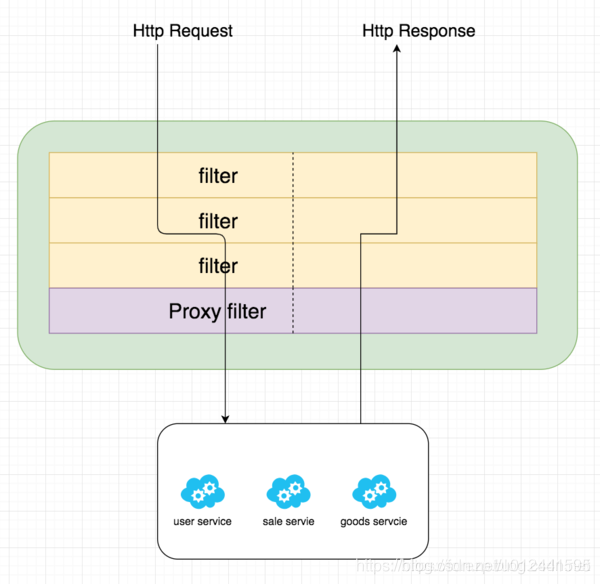

當我們有很多個服務時，比如下圖中的user-service、goods-service、sales-service等服務，客戶端請求各個服務的Api時，每個服務都需要做相同的事情，比如鑒權、限流、日志輸出等。
對于這樣重復的工作，有沒有辦法做的更好，答案是肯定的。在微服務的上一層加一個全局的權限控制、限流、日志輸出的Api Gatewat服務，然后再將請求轉發到具體的業務服務層。這個Api Gateway服務就是起到一個服務邊界的作用，外接的請求訪問系統，必須先通過網關層。
生命周期
Spring Cloud Gateway同zuul類似，有“pre”和“post”兩種方式的filter。客戶端的請求先經過“pre”類型的filter，然后將請求轉發到具體的業務服務，比如上圖中的user-service，收到業務服務的響應之后，再經過“post”類型的filter處理，最后返回響應到客戶端。
與zuul不同的是，filter除了分為“pre”和“post”兩種方式的filter外，在Spring Cloud Gateway中，filter從作用范圍可分為另外兩種，一種是針對于單個路由的gateway filter，它在配置文件中的寫法同predict類似；另外一種是針對于所有路由的global gateway filer。現在從作用范圍劃分的維度來講解這兩種filter。
gateway filter
過濾器允許以某種方式修改傳入的HTTP請求或傳出的HTTP響應。過濾器可以限定作用在某些特定請求路徑上。 Spring Cloud Gateway包含許多內置的GatewayFilter工廠。
GatewayFilter工廠同上一篇介紹的Predicate工廠類似，都是在配置文件application.yml中配置，遵循了約定大于配置的思想，只需要在配置文件配置GatewayFilter Factory的名稱，而不需要寫全部的類名，比如AddRequestHeaderGatewayFilterFactory只需要在配置文件中寫AddRequestHeader，而不是全部類名。在配置文件中配置的GatewayFilter Factory最終都會相應的過濾器工廠類處理。
Spring Cloud Gateway 內置的過濾器工廠一覽表如下：
現在挑幾個常見的過濾器工廠來講解，每一個過濾器工廠在官方文檔都給出了詳細的使用案例，如果不清楚的還可以在org.springframework.cloud.gateway.filter.factory看每一個過濾器工廠的源碼。
2、AddRequestHeader GatewayFilter Factory
A.創建子工程gateway-filter
B.引入相關的依賴
<dependencies> <dependency> <groupId>org.springframework.cloud</groupId> <artifactId>spring-cloud-starter-gateway</artifactId> </dependency> </dependencies>
C.application.yml
server:
port: 8081
spring:
profiles:
active: add_request_header_route
---
spring:
cloud:
gateway:
routes:
- id: add_request_header_route
uri: http://httpbin.org:80/get
filters:
- AddRequestHeader=X-Request-Foo, Bar
predicates:
- After=2017-01-20T17:42:47.789-07:00[America/Denver]
profiles: add_request_header_route
在上述的配置中，工程的啟動端口為8081，配置文件為add_request_header_route，在add_request_header_route配置中，配置了roter的id為add_request_header_route，路由地址為http://httpbin.org:80/get，該router有AfterPredictFactory，有一個filter為AddRequestHeaderGatewayFilterFactory(約定寫成AddRequestHeader)，AddRequestHeader過濾器工廠會在請求頭加上一對請求頭，名稱為X-Request-Foo，值為Bar。為了驗證AddRequestHeaderGatewayFilterFactory是怎么樣工作的，查看它的源碼，AddRequestHeaderGatewayFilterFactory的源碼如下：
public class AddRequestHeaderGatewayFilterFactory extends AbstractNameValueGatewayFilterFactory {
@Override
public GatewayFilter apply(NameValueConfig config) {
return (exchange, chain) -> {
ServerHttpRequest request = exchange.getRequest().mutate()
.header(config.getName(), config.getValue())
.build();
return chain.filter(exchange.mutate().request(request).build());
};
}
}
由上面的代碼可知，根據舊的ServerHttpRequest創建新的 ServerHttpRequest ，在新的ServerHttpRequest加了一個請求頭，然后創建新的 ServerWebExchange ，提交過濾器鏈繼續過濾。
啟動工程，通過curl命令來模擬請求：
curl localhost:8081
最終顯示了從 http://httpbin.org:80/get得到了請求，響應如下：
{
"args": {},
"headers": {
"Accept": "*/*",
"Connection": "close",
"Forwarded": "proto=http;host=\"localhost:8081\";for=\"0:0:0:0:0:0:0:1:56248\"",
"Host": "httpbin.org",
"User-Agent": "curl/7.58.0",
"X-Forwarded-Host": "localhost:8081",
"X-Request-Foo": "Bar"
},
"origin": "0:0:0:0:0:0:0:1, 210.22.21.66",
"url": "http://localhost:8081/get"
}
可以上面的響應可知，確實在請求頭中加入了X-Request-Foo這樣的一個請求頭，在配置文件中配置的AddRequestHeader過濾器工廠生效。
跟AddRequestHeader過濾器工廠類似的還有AddResponseHeader過濾器工廠，在此就不再重復。
RewritePath GatewayFilter Factory
在Nginx服務啟中有一個非常強大的功能就是重寫路徑，Spring Cloud Gateway默認也提供了這樣的功能，這個功能是Zuul沒有的。在配置文件中加上以下的配置：
spring:
profiles:
active: rewritepath_route
---
spring:
cloud:
gateway:
routes:
- id: rewritepath_route
uri: https://blog.csdn.net
predicates:
- Path=/foo/**
filters:
- RewritePath=/foo/(?<segment>.*), /$\{segment}
profiles: rewritepath_route
上面的配置中，所有的/foo/**開始的路徑都會命中配置的router，并執行過濾器的邏輯，在本案例中配置了RewritePath過濾器工廠，此工廠將/foo/(?.*)重寫為{segment}，然后轉發到https://blog.csdn.net。比如在網頁上請求localhost:8081/foo/forezp，此時會將請求轉發到https://blog.csdn.net/forezp的頁面，比如在網頁上請求localhost:8081/foo/forezp/1，頁面顯示404，就是因為不存在https://blog.csdn.net/forezp/1這個頁面。
自定義過濾器
Spring Cloud Gateway內置了19種強大的過濾器工廠，能夠滿足很多場景的需求，那么能不能自定義自己的過濾器呢，當然是可以的。在spring Cloud Gateway中，過濾器需要實現GatewayFilter和Ordered2個接口。寫一個RequestTimeFilter，代碼如下：
public class RequestTimeFilter implements GatewayFilter, Ordered {
private static final Log log = LogFactory.getLog(GatewayFilter.class);
private static final String REQUEST_TIME_BEGIN = "requestTimeBegin";
@Override
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
exchange.getAttributes().put(REQUEST_TIME_BEGIN, System.currentTimeMillis());
return chain.filter(exchange).then(
Mono.fromRunnable(() -> {
Long startTime = exchange.getAttribute(REQUEST_TIME_BEGIN);
if (startTime != null) {
log.info(exchange.getRequest().getURI().getRawPath() + ": " + (System.currentTimeMillis() - startTime) + "ms");
}
})
);
}
@Override
public int getOrder() {
return 0;
}
}
在上面的代碼中，Ordered中的int getOrder()方法是來給過濾器設定優先級別的，值越大則優先級越低。還有有一個filterI(exchange,chain)方法，在該方法中，先記錄了請求的開始時間，并保存在ServerWebExchange中，此處是一個“pre”類型的過濾器，然后再chain.filter的內部類中的run()方法中相當于"post"過濾器，在此處打印了請求所消耗的時間。然后將該過濾器注冊到router中，代碼如下：
@Bean
public RouteLocator customerRouteLocator(RouteLocatorBuilder builder) {
// @formatter:off
return builder.routes()
.route(r -> r.path("/customer/**")
.filters(f -> f.filter(new RequestTimeFilter())
.addResponseHeader("X-Response-Default-Foo", "Default-Bar"))
.uri("http://httpbin.org:80/get")
.order(0)
.id("customer_filter_router")
)
.build();
// @formatter:on
}
自定義過濾器工廠
在上面的自定義過濾器中，有沒有辦法自定義過濾器工廠類呢?這樣就可以在配置文件中配置過濾器了。現在需要實現一個過濾器工廠，在打印時間的時候，可以設置參數來決定是否打印請參數。查看GatewayFilterFactory的源碼，可以發現GatewayFilterfactory的層級如下：
過濾器工廠的頂級接口是GatewayFilterFactory，我們可以直接繼承它的兩個抽象類來簡化開發AbstractGatewayFilterFactory和AbstractNameValueGatewayFilterFactory，這兩個抽象類的區別就是前者接收一個參數（像StripPrefix和我們創建的這種），后者接收兩個參數（像AddResponseHeader）。
過濾器工廠的頂級接口是GatewayFilterFactory，有2個兩個較接近具體實現的抽象類，分別為AbstractGatewayFilterFactory和AbstractNameValueGatewayFilterFactory，這2個類前者接收一個參數，比如它的實現類RedirectToGatewayFilterFactory；后者接收2個參數，比如它的實現類AddRequestHeaderGatewayFilterFactory類。現在需要將請求的日志打印出來，需要使用一個參數，這時可以參照RedirectToGatewayFilterFactory的寫法。
public class RequestTimeGatewayFilterFactory extends AbstractGatewayFilterFactory<RequestTimeGatewayFilterFactory.Config> {
private static final Log log = LogFactory.getLog(GatewayFilter.class);
private static final String REQUEST_TIME_BEGIN = "requestTimeBegin";
private static final String KEY = "withParams";
@Override
public List<String> shortcutFieldOrder() {
return Arrays.asList(KEY);
}
public RequestTimeGatewayFilterFactory() {
super(Config.class);
}
@Override
public GatewayFilter apply(Config config) {
return (exchange, chain) -> {
exchange.getAttributes().put(REQUEST_TIME_BEGIN, System.currentTimeMillis());
return chain.filter(exchange).then(
Mono.fromRunnable(() -> {
Long startTime = exchange.getAttribute(REQUEST_TIME_BEGIN);
if (startTime != null) {
StringBuilder sb = new StringBuilder(exchange.getRequest().getURI().getRawPath())
.append(": ")
.append(System.currentTimeMillis() - startTime)
.append("ms");
if (config.isWithParams()) {
sb.append(" params:").append(exchange.getRequest().getQueryParams());
}
log.info(sb.toString());
}
})
);
};
}
public static class Config {
private boolean withParams;
public boolean isWithParams() {
return withParams;
}
public void setWithParams(boolean withParams) {
this.withParams = withParams;
}
}
}
在上面的代碼中 apply(Config config)方法內創建了一個GatewayFilter的匿名類，具體的實現邏輯跟之前一樣，只不過加了是否打印請求參數的邏輯，而這個邏輯的開關是config.isWithParams()。靜態內部類類Config就是為了接收那個boolean類型的參數服務的，里邊的變量名可以隨意寫，但是要重寫List shortcutFieldOrder()這個方法。。
需要注意的是，在類的構造器中一定要調用下父類的構造器把Config類型傳過去，否則會報ClassCastException
最后，需要在工程的啟動文件Application類中，向Srping Ioc容器注冊RequestTimeGatewayFilterFactory類的Bean。
@Bean
public RequestTimeGatewayFilterFactory elapsedGatewayFilterFactory() {
return new RequestTimeGatewayFilterFactory();
}
然后可以在配置文件中配置如下：
spring:
profiles:
active: elapse_route
---
spring:
cloud:
gateway:
routes:
- id: elapse_route
uri: http://httpbin.org:80/get
filters:
- RequestTime=false
predicates:
- After=2017-01-20T17:42:47.789-07:00[America/Denver]
profiles: elapse_route
啟動工程，在瀏覽器上訪問localhost:8081?name=forezp，可以在控制臺上看到，日志輸出了請求消耗的時間和請求參數。
global filter
Spring Cloud Gateway根據作用范圍劃分為GatewayFilter和GlobalFilter，二者區別如下：
- GatewayFilter : 需要通過spring.cloud.routes.filters 配置在具體路由下，只作用在當前路由上或通過spring.cloud.default-filters配置在全局，作用在所有路由上
- GlobalFilter : 全局過濾器，不需要在配置文件中配置，作用在所有的路由上，最終通過GatewayFilterAdapter包裝成GatewayFilterChain可識別的過濾器，它為請求業務以及路由的URI轉換為真實業務服務的請求地址的核心過濾器，不需要配置，系統初始化時加載，并作用在每個路由上。
Spring Cloud Gateway框架內置的GlobalFilter如下：
上圖中每一個GlobalFilter都作用在每一個router上，能夠滿足大多數的需求。但是如果遇到業務上的定制，可能需要編寫滿足自己需求的GlobalFilter。在下面的案例中將講述如何編寫自己GlobalFilter，該GlobalFilter會校驗請求中是否包含了請求參數“token”，如何不包含請求參數“token”則不轉發路由，否則執行正常的邏輯。代碼如下：
public class TokenFilter implements GlobalFilter, Ordered {
Logger logger=LoggerFactory.getLogger( TokenFilter.class );
@Override
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
String token = exchange.getRequest().getQueryParams().getFirst("token");
if (token == null || token.isEmpty()) {
logger.info( "token is empty..." );
exchange.getResponse().setStatusCode(HttpStatus.UNAUTHORIZED);
return exchange.getResponse().setComplete();
}
return chain.filter(exchange);
}
@Override
public int getOrder() {
return -100;
}
}
在上面的TokenFilter需要實現GlobalFilter和Ordered接口，這和實現GatewayFilter很類似。然后根據ServerWebExchange獲取ServerHttpRequest，然后根據ServerHttpRequest中是否含有參數token，如果沒有則完成請求，終止轉發，否則執行正常的邏輯。
然后需要將TokenFilter在工程的啟動類中注入到Spring Ioc容器中，代碼如下：
@Bean
public TokenFilter tokenFilter(){
return new TokenFilter();
}
啟動工程，使用curl命令請求：
curl localhost:8081/customer/123
可以看到請沒有被轉發，請求被終止，并在控制臺打印了如下日志：
2018-11-16 15:30:13.543 INFO 19372 ― [ctor-http-nio-2] gateway.TokenFilter
上面的日志顯示了請求進入了沒有傳“token”的邏輯。
以上為個人經驗，希望能給大家一個參考，也希望大家多多支持服務器之家。
原文鏈接：https://www.jianshu.com/p/8fa0f75e83bc
