本文實例為大家分享了Android實現不規則區域點擊事件的具體代碼，供大家參考，具體內容如下

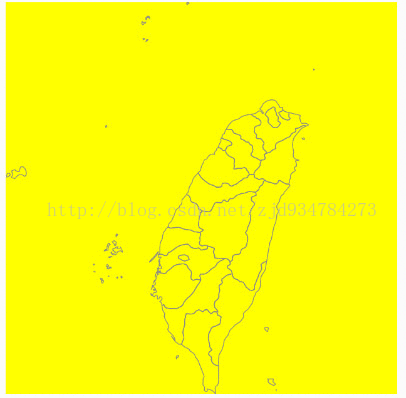

先看看效果
對于上面的圖形實現主要用到svg，通過解析svg獲取不規則的圖形，對于svg文件這個一般需要美工提供，不需要我們開發實現。
實現上面效果第一步是解析svg文件代碼如下
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
|
package demo.zjd.com.taiwandemo.utils; import android.graphics.RectF; import android.util.Xml; import org.xmlpull.v1.XmlPullParser; import org.xmlpull.v1.XmlPullParserException; import java.io.IOException; import java.io.InputStream; import java.util.ArrayList; import java.util.List; import demo.zjd.com.taiwandemo.bean.CityPath; import demo.zjd.com.taiwandemo.bean.ViewAttr; import demo.zjd.com.taiwandemo.calback.ParserCallBack; /** * Created by zhangjd on 2017/6/1. * 解析svg xml */ public class SVGXmlParserUtils { public static void parserXml(final InputStream in, final ParserCallBack mParserCallBack){ new Thread(new Runnable() { @Override public void run() { List<CityPath> list=new ArrayList<>(); ViewAttr mViewAttr=new ViewAttr(); parserXml(in,list,mViewAttr); if(mParserCallBack!=null){ mParserCallBack.callback(list,mViewAttr); } } }).start(); } private static void parserXml(InputStream in, List<CityPath> list, ViewAttr mViewAttr){ XmlPullParser parser = Xml.newPullParser(); RectF mRectF=new RectF(); try { parser.setInput(in, "UTF-8"); int eventType = parser.getEventType(); String name = null; CityPath mCityPath = null; list.clear(); while (eventType != XmlPullParser.END_DOCUMENT) { switch (eventType) { case XmlPullParser.START_DOCUMENT:// 文檔開始事件,可以進行數據初始化處理 break; case XmlPullParser.START_TAG:// 開始元素事件 name = parser.getName(); if ("path".equals(name)) { mCityPath = new CityPath(); mCityPath.setId(parser.getAttributeValue(null, "id")); mCityPath.setTitle(parser.getAttributeValue(null, "title")); mCityPath.setPathData(parser.getAttributeValue(null, "d")); } break; case XmlPullParser.END_TAG:// 結束元素事件 name = parser.getName(); if ("path".equals(name)) {//這個地方主要處理屏幕適配問題，后面后詳細講解 mCityPath.initPath(); //處理path的邊界 //計算控制點的邊界 mCityPath.getmPath().computeBounds(mRectF, true); mViewAttr.colSize(mRectF); list.add(mCityPath); } break; } eventType = parser.next(); } } catch (XmlPullParserException e) { e.printStackTrace(); } catch (IOException e) { e.printStackTrace(); } finally { if(in!=null){ try { in.close(); } catch (IOException e) { e.printStackTrace(); } } } } } |
解析完svg文件之后就是繪制圖像代碼如下：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
|
@Override protected void onDraw(Canvas canvas) { super.onDraw(canvas); if (list == null) { return; } // Matrix mMatrix = new Matrix(); // mMatrix.postScale(0.5f,0.5f); // mMatrix.setScale(0.5f,0.5f);//這個地方要用concat方法不能用這個方法 // canvas.concat(mMatrix); //上面的方法也可以 // canvas.restore(); canvas.scale(scale, scale); canvas.drawColor(Color.YELLOW); for (int i = 0; i < list.size(); i++) { CityPath path = list.get(i); //繪制邊的顏色 mPaint.setStrokeWidth(2); mPaint.setStyle(Paint.Style.STROKE); mPaint.setColor(Color.GRAY); canvas.drawPath(path.getmPath(), mPaint); } if (mPath != null) {//mPath代表的是選中區域的path，如果不為空則一點擊選中區域了 mPaint.setStrokeWidth(1); mPaint.setStyle(Paint.Style.FILL); mPaint.setColor(Color.GREEN); mPaint.setShadowLayer(8,2,2,Color.BLACK); canvas.drawPath(mPath, mPaint); } mPaint.clearShadowLayer(); } |
實現上面的方法就可以會出一個地圖了，但是沒有點擊事件，接下來實現點擊事件代碼如下：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
|
@Overridepublic boolean onTouchEvent(MotionEvent event) { if (event.getAction() == MotionEvent.ACTION_DOWN) {//點擊的時候出發 float x = event.getX(); float y = event.getY(); if (list != null) for (int i = 0; i < list.size(); i++) {//多所有的path進行遍歷 CityPath cityPath = list.get(i); if (cityPath.isArea(x / scale, y / scale)) {//這個地方要注意了，在查找點是否在path區域中藥除以上面的縮放比例 mPath = cityPath.getmPath(); postInvalidate(); Toast.makeText(getContext(), cityPath.getTitle(), Toast.LENGTH_SHORT).show(); break; } } } return super.onTouchEvent(event); } |
出發事件實現中主要的核心是判斷點是否在path區域內實現代碼如下：
|
1
2
3
4
5
6
7
8
|
public boolean isArea(float x,float y){ RectF r=new RectF(); //計算控制點的邊界 mPath.computeBounds(r, true); //設置區域路徑和剪輯描述的區域 re.setPath(mPath, new Region((int)r.left,(int)r.top,(int)r.right,(int)r.bottom)); return re.contains((int)x, (int)y); } |
上面的代碼就可以實現不規則區域的點擊了，接下來主要文件就是如何保證通過解析的svg文件可以再不同手機上的顯示適配，我這里實現的方法是將每個path的最小外嵌矩形的大小都統計出來，然后進行整合獲取所有path所在區域的最小值，然后和控件的大小進行比較算出縮放比代碼如下：
|
1
2
3
4
5
6
7
8
9
10
|
//處理path的邊界 //計算控制點的邊界 mCityPath.getmPath().computeBounds(mRectF, true); mViewAttr.colSize(mRectF); public void colSize(RectF mRectF) { left = left == null ? mRectF.left : Math.min(mRectF.left, left); top = top == null ? mRectF.top : Math.min(mRectF.top, top); right = right == null ? mRectF.right : Math.max(mRectF.right, right); bottom = bottom == null ? mRectF.bottom : Math.max(mRectF.bottom, bottom); } |
適配完成之后就大功告成，下面是代碼的地址，如有改進的地方歡迎提出
下載：代碼地址
以上就是本文的全部內容，希望對大家的學習有所幫助，也希望大家多多支持服務器之家。
