Android 自定義View 顏色選取器，可以實現水平、豎直選擇顏色類似 SeekBar 的方式通過滑動選擇顏色。

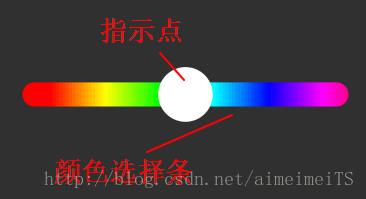

效果圖
xml 屬性
1.indicatorColor 指示點顏色
2.indicatorEnable 是否使用指示點
3.orientation 方向
horizontal 水平
vertical 豎直
使用
復制 \library\src…\ColorPickerView.java 和 \library\src\main\res\values\attrs.xml 文件到你的項目中，就可以在使用啦。
示例：
在 xml 中使用：
|
1
2
3
4
5
6
|
<com.duan.colorpicker.ColorPickerView <!--替換包名--> android:layout_width="50dp" android:layout_height="200dp" app:indicatorEnable="true" app:indicatorColor="#fff" app:orientation="vertical" /> |
在 java 中使用：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
|
... @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_main); ColorPickerView picker = (ColorPickerView) findViewById(R.id.colorPickerView); picker.setIndicatorColor(Color.GREEN); picker.setOrientation(ColorPickerView.Orientation.HORIZONTAL); picker.setColors(Color.DKGRAY,Color.RED,Color.WHITE); picker.setOnColorPickerChangeListener(new ColorPickerView.OnColorPickerChangeListener() { @Override public void onColorChanged(ColorPickerView picker, int color) { // TODO } @Override public void onStartTrackingTouch(ColorPickerView picker) { // TODO } @Override public void onStopTrackingTouch(ColorPickerView picker) { // TODO } }); }... |
實現解析
1 構成
指示點：類似于 SeekBar 的滑塊，通過滑動指示點來選取顏色
顏色條：放置可選顏色
顏色條通過 Paint 的 setShader 方法，使用 LinearGradient 漸變色著色器繪制。
指示點只是普通的圓，不過加了陰影，使用 Paint 的 setShadowLayer 方法實現，使用該方法時要關閉硬件加速。
2 實現邏輯
public class ColorPickerView extends View
控件繼承自 View。
2.1 onMeasure
onMeasure 方法完成控件大小的測量。控件定義了最小寬高，所以當指定控件寬高，且指定值小于最小寬高，則指定無效。
2.2 onLayout
onLayout 方法比較關鍵，在該方法中需要完成如下的任務：
1. 計算出控件可用空間
2. 初始化指示點的坐標
3. 計算出顏色條的邊界
4. 設置顏色條的顏色（默認的漸變色）
4. 初始化兩張 Bitmap（一張用于繪制顏色條，一張用于繪制指示點）
2.2.1 指示點坐標的確定：
初始化時默認使指示點位于控件的中心，而后其位置由 onTouchEvent 方法控制，同時在 onTouchEvent 方法中進行重繪通知以及當前顏色選取。
2.2.2 顏色條邊界確定：
顏色條和指示點的大小比例計算方式：我將控件的可用空間（除去上下左右 padding 后剩余的空間）分為 9 份，這 9 份的分配方式是這樣的：
假設控件此時為水平方向，且寬度大于高度（這是一般的情況，在控件方向?yàn)樗剑瑢挾刃∮诟叨葧r(shí)的情況下，邊界要進行特殊計算；控件方向?yàn)樨Q直，寬度大于高度的情況也需要特殊處理），取高度作為基數（取寬高中短的一邊作為基數）進行平均分配，即： 高度 / 9 = 每一份的大小。
1/9 留白
2/9 指示點在顏色條上方的部分
3/9 顏色條高度
2/9 指示點在顏色條下方的部分
1/9 留白
這樣分之后就可以得出 圓的直徑占有 9 份中的 7 份，顏色條占有 3 份，兩份留白，這是高度的分配情況；顏色條的寬度滿足如下條件：在可用寬度的基礎上，左右分別留出指示點半徑的寬度，這是為了在指示點滑動到左右端點時留出空間給指示點顯示，同時保證指示點圓心能完整的掃過整個顏色條。豎直方向的測量計算邏輯也是一樣的。
特殊情況：
有兩種情況需要特殊處理
1. 控件為水平方向，此時控件的可用寬度小于可用高度。
2. 控件為豎直方向，此時控件的可用寬度大于可用高度。
這兩種情況的處理邏輯是一樣的，拿第一種情況舉例，若此時仍然以短邊（此時為寬）作為基數分為 9 份計算，左右分別留出圓半徑的寬度，此時圓直徑占有了控件可用寬的 7 / 9 ，而且顏色條左右分別留出 3.5 / 9（指示點半徑） 的空間，那么顏色條的寬度只剩 9 / 9 - ( 7 / 9) = 2/ 9 ，2 / 9 < 7 / 9，而且顏色條和指示點都是居中顯示的，這就導致指示點大部分遮擋甚至完全遮擋住顏色條。
解決方法：
針對第一種情況，此時使均分為 9 份的基數為寬（短邊）的 1 / 6（控件默認有個最小寬高，默認值的長邊與短邊之比就是 6 ： 1）。
第二種情況下，使基數為高度的 1 / 6。
不足：
假設控件為水平方向，此時控件的可用寬度大于可用高度，但寬與高差值很小。這種情況下，指示點仍然有可能大部分遮擋甚至完全遮擋住顏色條，這種情況下并沒有進行處理，此時只能由使用者進行控制。經過測試，在這種情況下（水平方向，寬大于高），當寬高比大于 3 ： 1 時，顯示效果比較好，所以應該盡量讓寬高比大于 3 ： 1。豎直方向有同一的問題，不同的是，此時應盡量使高與寬的比值大于 3 ： 1.
2.2.3 為什么使用兩張 Bitmap
onDraw 方法并不是直接繪制圓角矩形，然后繪制指示點（圓），這樣做會使兩部分直接繪制在一張位圖上，相互覆蓋，不利于取得當前指示點所指顏色。因而使用兩張位圖，一張負責繪制顏色條，一張繪制指示點，onDraw 時分別繪制這兩張位圖，取色時獲取顏色條對應位圖上像素點的顏色即可。
取得位圖上指定點顏色的方法是使用 Bitmap 的 getPixel(int x,int y) 方法，這個方法可以取得位圖上由 x，y 指定的點像素，根據這個像素可以解析出這個點的顏色。
同時這樣可以提高控件繪制效率，在大多數情況下顏色條上的可選顏色是不會變化的，此時可以將在可選顏色發生變化后生成的位圖直接繪制到控件上，而不需要再一次繪制這個位圖，指示點也如此，只需在選取顏色時（滑動指示點時）改變繪制指示點位圖的坐標即可，無需再次生成指示點的位圖。
2.3 onDraw
onDraw 方法負責繪制，繪制時判斷指示點對應位圖和顏色條對應位圖是否需要重繪，需要?jiǎng)t重繪，后繪制兩張位圖到控件上，否則直接繪制兩張位圖到控件。
代碼中寫了很多注釋，可以參照注釋理解。
已上傳 Github，可以在這里找到：DuanJiaNing/ColorPicker
