最近開始深入學習自定義View，通過模仿學習，再配合Kotlin，寫了一些自定義控件，這次介紹的是類似于音樂播放暫停的一個控件

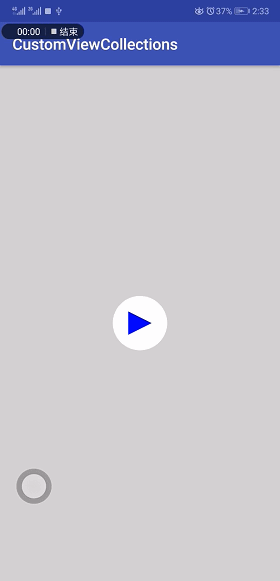

首先看一下效果圖：
下面先分析一下原理：
狀態1是播放狀態，有兩個小矩形，外面是一個圓，它需要最終變換成狀態3的暫停狀態
狀態2是兩個小矩形變成如圖的黑色三角的一個過程
我們可以通過動畫來實現它，兩個小矩形分別變成三角形的一半
同時再給畫布一個90度的旋轉
具體實現：
1.繼承View
|
1
|
class PlayPauseView : View |
2.重寫構造函數
|
1
2
3
4
5
|
constructor(context: Context?) : this(context,null)constructor(context: Context?, attrs: AttributeSet?) : this(context, attrs,0)constructor(context: Context?, attrs: AttributeSet?, defStyleAttr: Int) : super(context, attrs, defStyleAttr){ init(context!!,attrs!!)} |
一般的寫法都是講初始化代碼放在三個參數的構造函數里，其它兩個構造函數分別繼承自參數更多的一個本類的構造函數，所以這里用的是this關鍵字
3.初始化參數
首先我們需要先在values包的attrs文件中先聲明屬性
|
1
2
3
4
5
6
7
8
9
|
<declare-styleable name="PlayPauseView"> <attr name="barWidth" format="dimension"/> <attr name="barHeight" format="dimension"/> <attr name="barPadding" format="dimension"/> <attr name="barColor" format="color"/> <attr name="barBgColor" format="color"/> <attr name="barClockWise" format="boolean"/> <attr name="barPlayingState" format="boolean"/></declare-styleable> |
然后在構造函數中拿到這些參數
|
1
2
3
4
5
6
7
8
|
mBarWidth = typedArray.getDimension(R.styleable.PlayPauseView_barWidth,10 * getDensity())mBarHeight = typedArray.getDimension(R.styleable.PlayPauseView_barHeight,30 * getDensity())mPadding = typedArray.getDimension(R.styleable.PlayPauseView_barPadding,10 * getDensity())//可以通過上面的三個參數計算出下面的參數值，所以不再通過xml設置mBarSpace = mBarHeight - mBarWidth * 2mRadius = mBarWidth + mBarSpace.div(2) + mPaddingmWidth = mRadius * 2mWidth = mRadius * 2 |
mBarWidth 是小矩形的寬度，mBarHeight 是小矩形的高度，mPadding 是小矩形距離整個view的邊界距離（參考上圖中狀態1中左邊小矩形距離大矩形的距離，距離top和left應該是一樣的，這個值就是mPadding ）。
mBarSpace 是兩個小矩形之間的距離，mRadius 是狀態1中圓的半徑，mWidth 、mWidth 是狀態1中大矩形的寬高。（這些參數都是通過上面三個參數計算出來的）
同樣的在初始化這一步，初始化畫筆和兩個小矩形（半三角）Path
|
1
2
3
4
5
6
7
8
9
10
|
mBgPaint = Paint(Paint.ANTI_ALIAS_FLAG)mBgPaint!!.color = mBgColormBgPaint!!.style = Paint.Style.FILLmBarPaint = Paint(Paint.ANTI_ALIAS_FLAG)mBarPaint!!.color = mBarColormBarPaint!!.style = Paint.Style.FILLmLeftPath = Path()mRightPath = Path() |
同時通過動畫使矩形變成三角的參數 mProgress，在onDraw中會用到
4.測量控件
在onMeasure方法中測量控件的寬高，主要是在xml中wrap_content或者具體數值的時候
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
|
override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) { super.onMeasure(widthMeasureSpec, heightMeasureSpec) val widthMode = MeasureSpec.getMode(widthMeasureSpec) val heightMode = MeasureSpec.getMode(heightMeasureSpec) val measureWidth = MeasureSpec.getSize(widthMeasureSpec) val measureHeight = MeasureSpec.getSize(heightMeasureSpec) when(widthMode){ MeasureSpec.EXACTLY ->{ mWidth = Math.min(measureWidth,measureHeight).toFloat() mHeight = Math.min(measureWidth,measureHeight).toFloat() setMeasuredDimension(mWidth.toInt(),mHeight.toInt()) } MeasureSpec.AT_MOST -> { mWidth = mRadius * 2 mHeight = mRadius * 2 setMeasuredDimension(mWidth.toInt(),mHeight.toInt()) } MeasureSpec.UNSPECIFIED -> { } } } |
5.繪制
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
|
override fun onDraw(canvas: Canvas?) { super.onDraw(canvas) //需要重新設置，否則畫出來的圖形會保留上一次的 mLeftPath!!.rewind() mRightPath!!.rewind() mRadius = mWidth.div(2) //先畫一個圓 canvas!!.drawCircle(mWidth.div(2),mHeight.div(2),mRadius,mBgPaint) //核心代碼 //順時針 if(isClockWise){ mLeftPath!!.moveTo(mPadding + (mBarWidth + mBarSpace.div(2)) * mProgress ,mPadding) mLeftPath!!.lineTo(mPadding ,mPadding + mBarHeight) mLeftPath!!.lineTo(mPadding + mBarWidth + mBarSpace.div(2) * mProgress,mPadding + mBarHeight) mLeftPath!!.lineTo(mPadding + mBarWidth + mBarSpace.div(2) * mProgress,mPadding) mLeftPath!!.close() mRightPath!!.moveTo(mPadding + mBarWidth + mBarSpace - mBarSpace.div(2) * mProgress,mPadding) mRightPath!!.lineTo(mPadding + mBarWidth + mBarSpace - mBarSpace.div(2) * mProgress,mPadding + mBarHeight) mRightPath!!.lineTo(mPadding + mBarWidth * 2 + mBarSpace ,mPadding + mBarHeight) mRightPath!!.lineTo(mPadding + mBarWidth * 2 + mBarSpace - (mBarWidth + mBarSpace.div(2)) * mProgress,mPadding) mRightPath!!.close() } //逆時針 else{ mLeftPath!!.moveTo(mPadding,mPadding) mLeftPath!!.lineTo(mPadding + (mBarWidth + mBarSpace.div(2)) * mProgress,mPadding + mBarHeight) mLeftPath!!.lineTo(mPadding + mBarWidth + mBarSpace.div(2) * mProgress,mPadding + mBarHeight) mLeftPath!!.lineTo(mPadding + mBarWidth + mBarSpace.div(2) * mProgress,mPadding) mLeftPath!!.close() mRightPath!!.moveTo(mPadding + mBarWidth + mBarSpace - mBarSpace.div(2) * mProgress,mPadding) mRightPath!!.lineTo(mPadding + mBarWidth + mBarSpace - mBarSpace.div(2) * mProgress,mPadding + mBarHeight) mRightPath!!.lineTo(mPadding + mBarWidth * 2 + mBarSpace - (mBarWidth + mBarSpace.div(2)) * mProgress,mPadding + mBarHeight) mRightPath!!.lineTo(mPadding + mBarWidth * 2 + mBarSpace,mPadding) mRightPath!!.close() } var corner = 0 if(isClockWise){ corner = 90 }else{ corner = -90 } val rotation = corner * mProgress //旋轉畫布 canvas.rotate(rotation,mWidth.div(2),mHeight.div(2)) canvas.drawPath(mLeftPath!!,mBarPaint) canvas.drawPath(mRightPath!!,mBarPaint) } |
通過這張圖來看一下核心代碼（順時針）
A點的坐標（mPadding + (mBarWidth + mBarSpace.div(2)) * mProgress ,mPadding）
mPadding 是小矩形距離大矩形的距離，A點最終會到F點，兩者相差一個矩形 + 兩個矩形間隔/2的距離(就是 mBarWidth + mBarSpace.div(2) 的距離)，通過乘以一個從0到1的mProgress的變化即可
同理可得 D到F，B到E，C到E的變化坐標
右側的矩形也是如此計算，如果是逆時針旋轉，三角形是倒過來的，原理也是一樣的
6.動畫
上面提到過我們需要一個從0到1的mProgress的變化（從播放到暫停），或者需要一個從1到0的mProgress（從暫停到播放）
動畫核心代碼如下：
|
1
2
3
4
5
6
7
8
|
val valueAnimator = ValueAnimator.ofFloat(if (isPlaying) 1f else 0f, if (isPlaying) 0f else 1f)valueAnimator.duration = 200 valueAnimator.addUpdateListener { mProgress = it.animatedValue as Float invalidate() } return valueAnimator |
mProgress 不斷地變化，然后調用invalidate()，不斷地調用onDraw()方法
7.監聽
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
|
setOnClickListener { if(isPlaying){ pause() mPlayPauseListener!!.pause() }else{ play() mPlayPauseListener!!.play() }}private fun play() { getAnimator().cancel() setPlaying(true) getAnimator().start() }private fun pause() { getAnimator().cancel() setPlaying(false) getAnimator().start()} |
mPlayPauseListener是對外提供的接口，可以在Activity中拿到播放或者暫停的狀態，以供我們下一步的操作
8.使用
最后附上這個自定義View目前有的屬性：
|
1
2
3
4
5
6
7
|
app:barHeight="30dp"//矩形條的寬度app:barWidth="10dp"//矩形條的高度app:barPadding="20dp"//矩形條距離原點（邊界）的距離app:barClockWise="true"//是否是順時針轉動app:barPlayingState="false"//默認的狀態，播放或者暫停app:barBgColor="@color/colorRed"//控件背景色app:barColor="@color/black"//按鈕顏色 |
在Activity或者Fragment中的使用：
|
1
2
3
4
5
6
7
8
9
10
11
12
|
val playPauseView = findViewById<PlayPauseView>(R.id.play_pause_view)//控件的點擊事件playPauseView.setPlayPauseListener(this)//需要實現的方法override fun play() {Toast.makeText(this,"現在處于播放狀態",Toast.LENGTH_SHORT).show()}override fun pause() {Toast.makeText(this,"現在處于暫停狀態",Toast.LENGTH_SHORT).show()} |
至此，這個自定義View大致上完成了，還有一些細節就不再這里細說了。如果你有興趣深入了解，可以看一下這里：自定義View集合中的PlayPauseView，如果能隨手點個Star也是極好的。
以上就是本文的全部內容，希望對大家的學習有所幫助，也希望大家多多支持服務器之家。
