matplotlib是python最著名的繪圖庫，它提供了一整套和matlab相似的命令API，十分適合交互式地進行制圖。而且也可以方便地將它作為繪圖控件，嵌入GUI應用程序中。它的文檔相當完備，并且Gallery頁面中有上百幅縮略圖，打開之后都有源程序。因此如果你需要繪制某種類型的圖，只需要在這個頁面中瀏覽/復制/粘貼一下，基本上都能搞定。
這篇我們用matplotlib從構造最簡單的bar一步一步向復雜的bar前行。什么是最簡單的bar，看如下語句你就知道她有多么簡單了：
|
1
2
3
4
|
import matplotlib.pyplot as plt plt.bar(left = 0,height = 1)plt.show() |

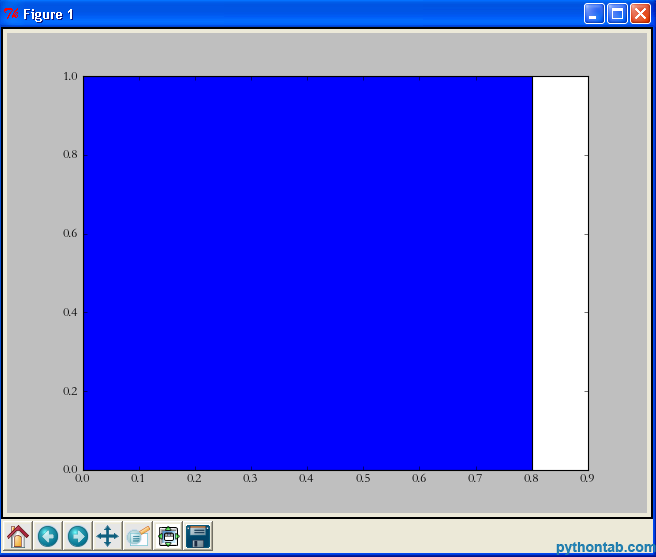

執行效果：
是的，三句話就可以了，是我見過最簡單的繪圖語句。首先我們import了matplotlib.pyplot ，然后直接調用其bar方法，最后用show顯示圖像。我解釋一下bar中的兩個參數：
- left：柱形的左邊緣的位置，如果我們指定1那么當前柱形的左邊緣的x值就是1.0了
- height：這是柱形的高度，也就是Y軸的值了
left，height除了可以使用單獨的值（此時是一個柱形），也可以使用元組來替換（此時代表多個矩形）。例如，下面的例子：
|
1
2
3
4
|
import matplotlib.pyplot as plt plt.bar(left = (0,1),height = (1,0.5))plt.show() |

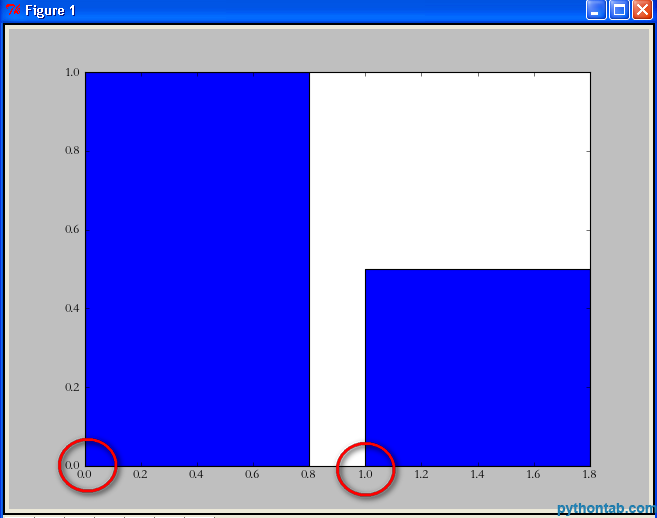

可以看到 left = (0,1)的意思就是總共有兩個矩形，第一個的左邊緣為0，第二個的左邊緣為1。height參數同理。

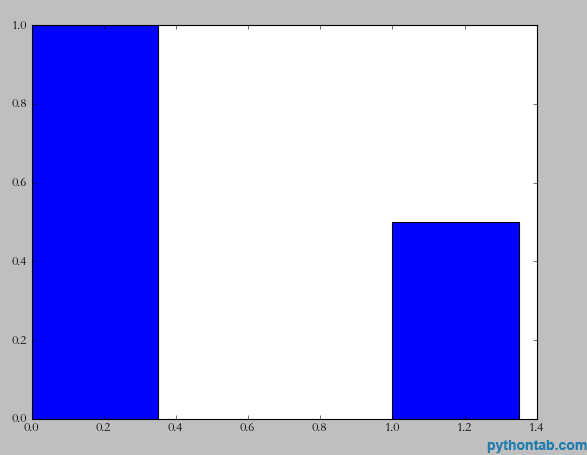

當然，可能你還覺得這兩個矩形“太胖”了。此時我們可以通過指定bar的width參數來設置它們的寬度。
|
1
2
3
4
|
import matplotlib.pyplot as plt plt.bar(left = (0,1),height = (1,0.5),width = 0.35)plt.show() |

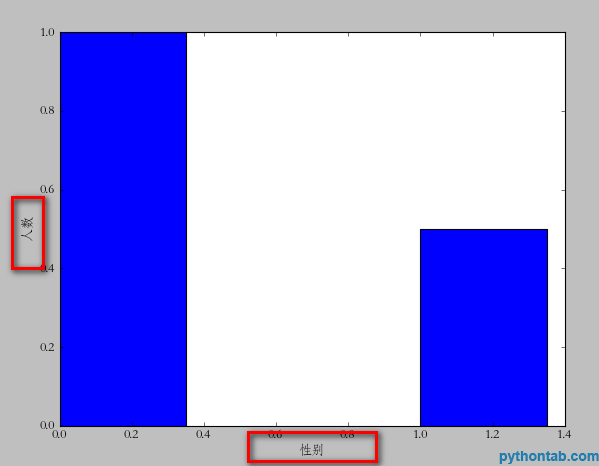

此時又來需求了，我需要標明x，y軸的說明。比如x軸是性別，y軸是人數。實現也很簡單，看代碼：
|
1
2
3
4
5
6
|
import matplotlib.pyplot as plt plt.xlabel(u'性別')plt.ylabel(u'人數')plt.bar(left = (0,1),height = (1,0.5),width = 0.35)plt.show() |
注意這里的中文一定要用u（3.0以上好像不用，我用的2.7），因為matplotlib只支持unicode。接下來，讓我們在x軸上的每個bar進行說明。比如第一個是“男”，第二個是“女”。
|
1
2
3
4
5
6
7
8
9
10
|
import matplotlib.pyplot as plt plt.xlabel(u'性別')plt.ylabel(u'人數') plt.xticks((0,1),(u'男',u'女')) plt.bar(left = (0,1),height = (1,0.5),width = 0.35) plt.show() |

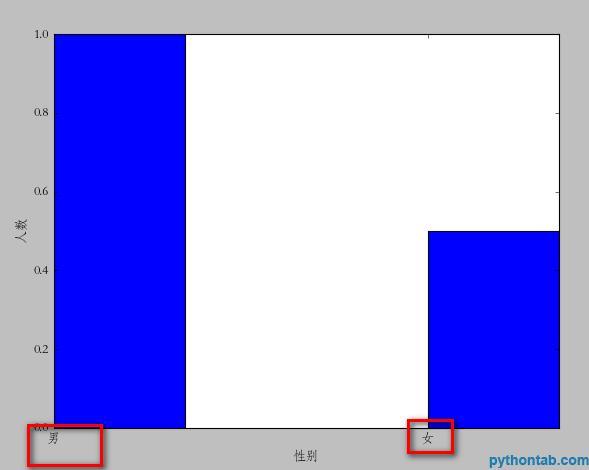

plt.xticks的用法和我們前面說到的left,height的用法差不多。如果你有幾個bar，那么就是幾維的元組。第一個是文字的位置，第二個是具體的文字說明。不過這里有個問題，很顯然我們指定的位置有些“偏移”，最理想的狀態應該在每個矩形的中間。你可以更改(0,1)=>( (0+0.35)/2 ,(1+0.35)/2 )不過這樣比較麻煩。我們可以通過直接指定bar方法里面的align="center"就可以讓文字居中了。
|
1
2
3
4
5
6
7
8
9
10
|
import matplotlib.pyplot as plt plt.xlabel(u'性別')plt.ylabel(u'人數') plt.xticks((0,1),(u'男',u'女')) plt.bar(left = (0,1),height = (1,0.5),width = 0.35,align="center") plt.show() |
加載中...

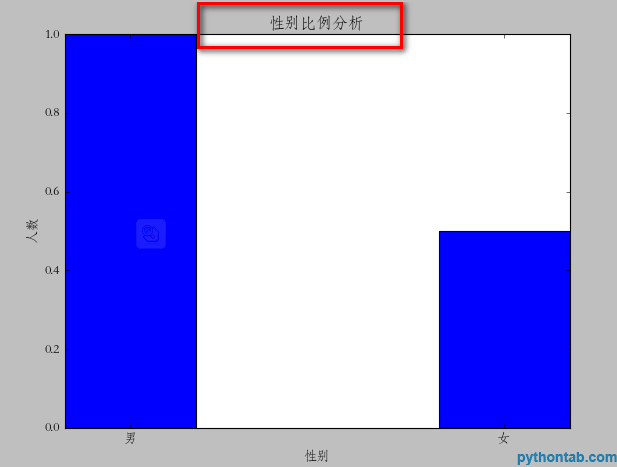

接下來，我們還可以給圖標加入標題。
plt.title(u"性別比例分析")

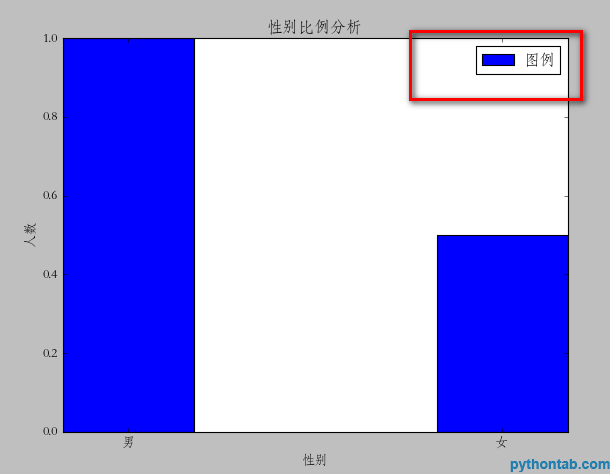

當然，還有圖例也少不掉:
|
1
2
3
4
5
6
7
8
9
10
11
12
13
|
import matplotlib.pyplot as plt plt.xlabel(u'性別')plt.ylabel(u'人數') plt.title(u"性別比例分析")plt.xticks((0,1),(u'男',u'女'))rect = plt.bar(left = (0,1),height = (1,0.5),width = 0.35,align="center") plt.legend((rect,),(u"圖例",)) plt.show() |
注意這里的legend方法，里面的參數必須是元組。即使你只有一個圖例，不然顯示不正確。
接下來，我們還可以在每個矩形的上面標注它具體點Y值。這里，我們需要用到一個通用的方法：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
|
def autolabel(rects): for rect in rects: height = rect.get_height() plt.text(rect.get_x()+rect.get_width()/2., 1.03*height, '%s' % float(height))其中plt.text的參數分別是：x坐標，y坐標，要顯示的文字。所以，調用代碼如下：import matplotlib.pyplot as plt def autolabel(rects): for rect in rects: height = rect.get_height() plt.text(rect.get_x()+rect.get_width()/2., 1.03*height, '%s' % float(height)) plt.xlabel(u'性別')plt.ylabel(u'人數') plt.title(u"性別比例分析")plt.xticks((0,1),(u'男',u'女'))rect = plt.bar(left = (0,1),height = (1,0.5),width = 0.35,align="center") plt.legend((rect,),(u"圖例",))autolabel(rect) plt.show() |
到這里這個圖形已經基本完備了，不過可以看到你一個矩形緊靠這頂部，不是很好看。最好能夠空出一段距離出來就好了。這個設置我沒有找到具體的屬性。不過，我還是通過一個小技巧來實現了。就是bar屬性的yerr參數。一旦設置了這個參數，那么對應的矩形上面就會有一個豎著的線，我不知道他是干什么的。不過當我把這個值設置的很小的時候，上面的空白就自動空出來了。如圖：
|
1
|
rect = plt.bar(left = (0,1),height = (1,0.5),width = 0.35,align="center",yerr=0.000001) |
對于左右兩邊能否空出空白來暫時還沒有找到（xerr參數不行）
