感謝我的同學張曉亮和張雷

他們為我提供實驗所需的IBM ServerGuide光盤鏡像

下載地址為：

X86:http://delivery04.dhe.ibm.com/sar/CMA/XSA/02ux8/1/ibm_utl_sguide_8.50_anyos_i386.iso

X64：http://delivery04.dhe.ibm.com/sar/CMA/XSA/02uxa/1/ibm_utl_sguide_8.50_anyos_x86-64.iso

=================================================================================

本實驗用于演示通過IBM 3650M2服務器的ServerGuide工具配置RAID

實驗主機：IBM 3650M2服務器一臺,146G SAS硬盤4塊。

=================================================================================

實驗步驟：

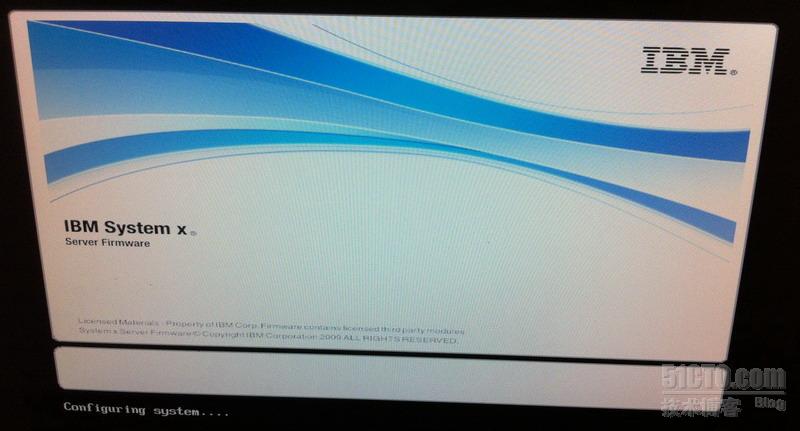

1、啟動IBM 3650服務器

2、按F12 進入boot menu

3、將IBM ServerGuide光盤放入光驅，選擇從光盤啟動計算機

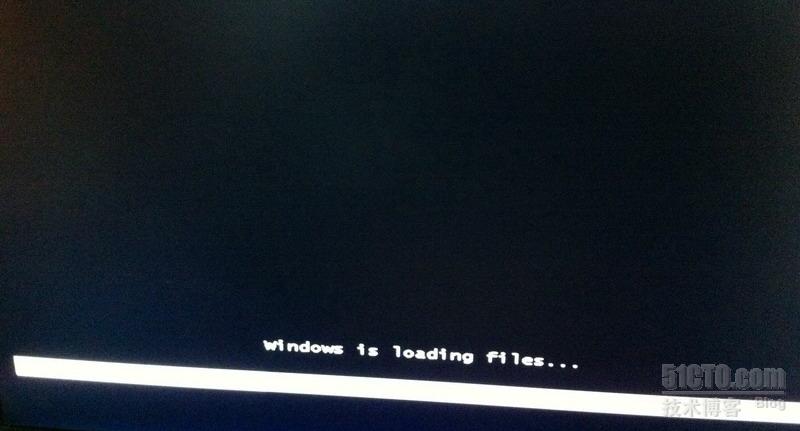

4、從光盤引導計算機啟動了

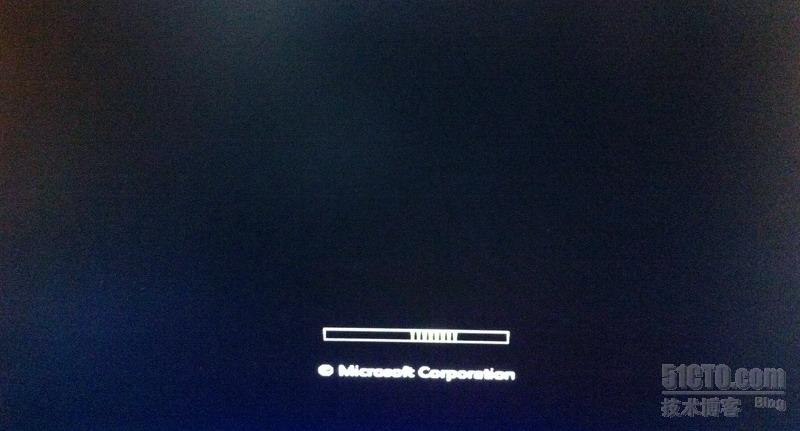

5、貌似是server2008或者win7的PE

6、稍后就可以看到ServerGuided的界面了

7、我們選擇英語

8、選擇美國鍵盤

9、同意協議，并且下一步

10、查看歡迎信息，并且下一步

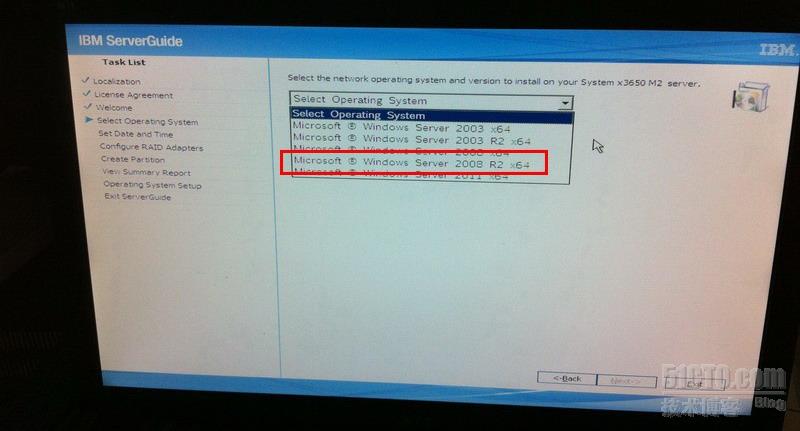

11、選擇要安裝的操作系統，我們裝一個server2008 R2 X64試試

12、選擇正確的系統時間下一步

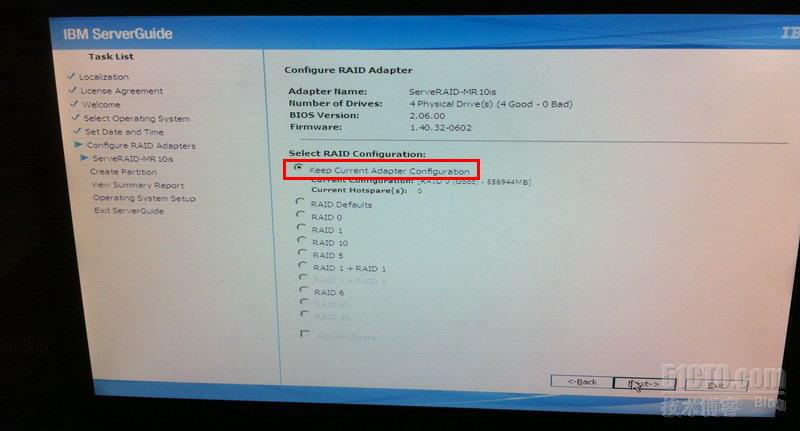

13、我們可以保持當前的磁盤陣列狀態不變，也可以修改磁盤陣列的配置。（下圖為不變）

14、當然讓我們也可以選擇自己的RAID級別，在這里我們就可以選擇RAID5并且勾選下面的熱備盤了。并且下一步

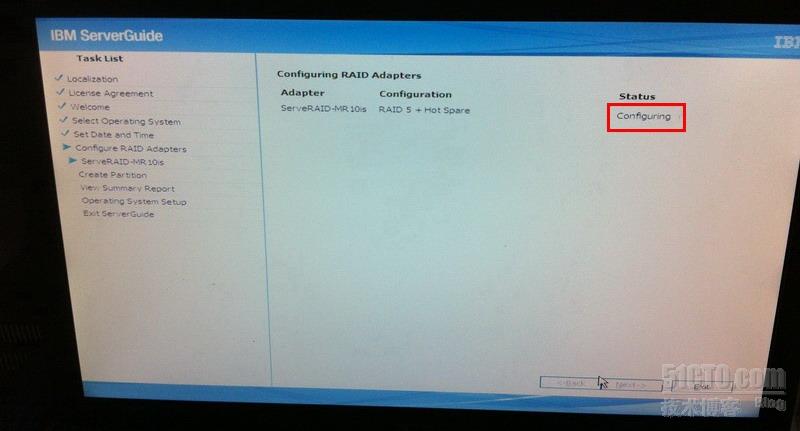

15、系統會開始配置我們選定的RAID

16、等待配置完成，我們下一步繼續

17、系統提示我們會重新啟動計算機，我們確定下一步

18、計算機開始重新啟動了

19、我們為server2008確定系統分區的大小文件系統，并且格式化

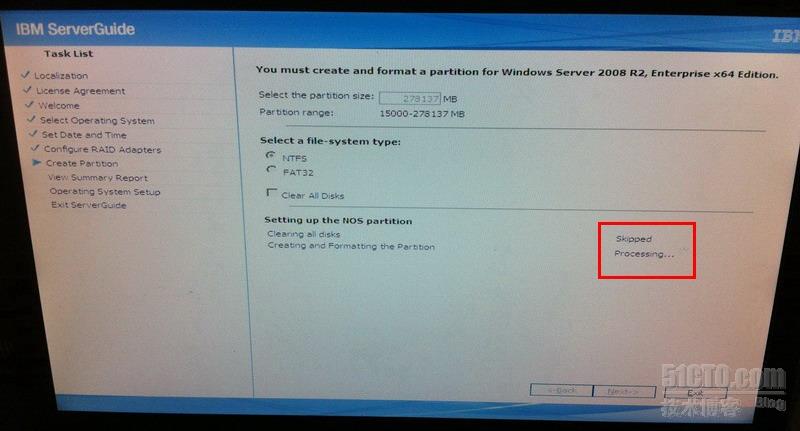

20、系統開始幫助我們格式化系統分區

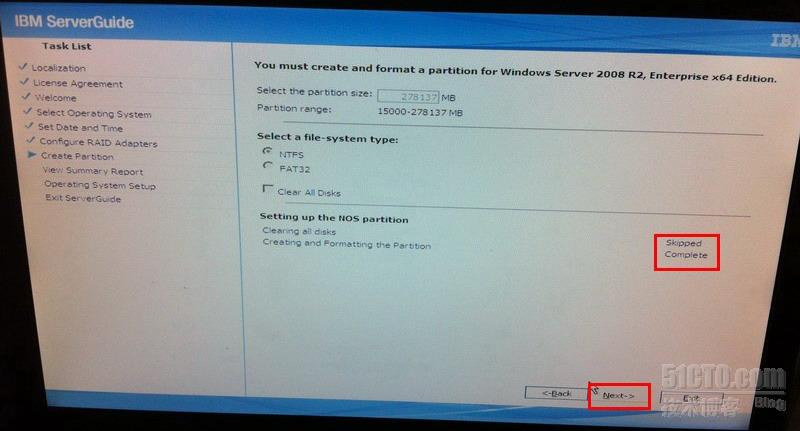

21、格式化完成我們下一步

22、查看摘要報告，下一步

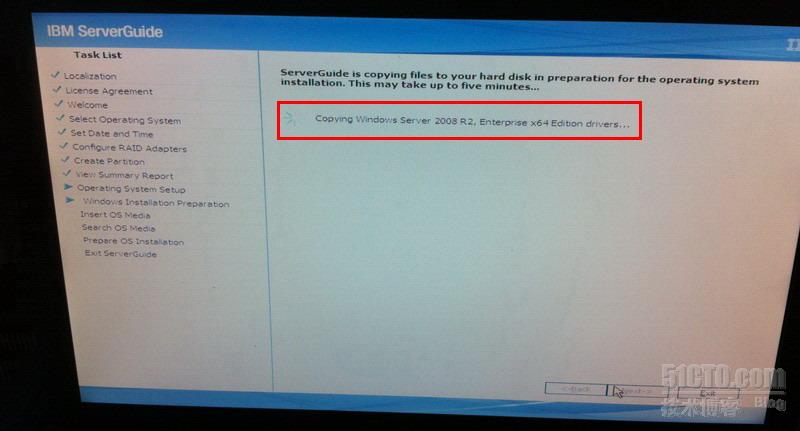

23、系統開始拷貝對應系統的驅動程序

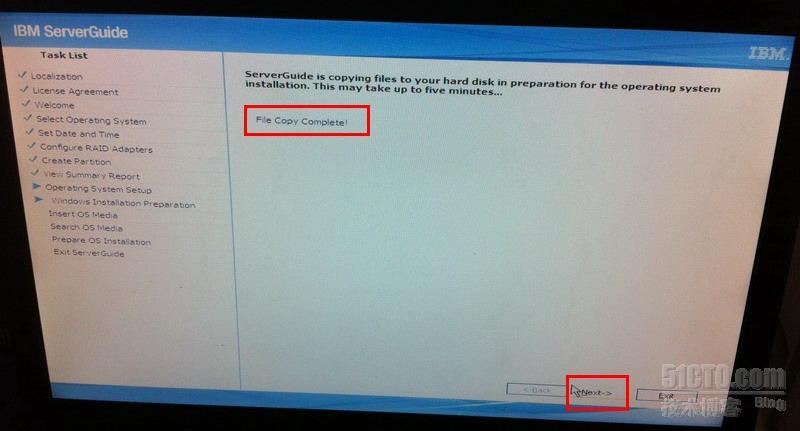

24、驅動程序拷貝完畢，我們下一步

25、系統提示我們放入64位Server2008 R2的安裝光盤，下一步就開始安裝系統了

后續安裝server2008的過程，我就不在截圖了。

【本節實驗接結束】

原文鏈接：http://blog.51cto.com/zywqs/788910
