在嵌入式項目開發中，LED燈的操作是一定要會的，也是基礎中的基礎，比如用51單片機寫個跑馬燈，這不簡單嘛，定義一個數組把那8個跑馬燈存起來，然后搞個for循環不就可以了嘛，但是，實際工作開發中寫一個跑馬燈可不像學校和書本上那么簡單噢，往往最簡單的東西，有可能也是最復雜的。現在我的需求是這樣的，我要求實現以下形式的流水燈:
跑馬燈在這個表格中是一位一位進行存儲的，如果要一行全亮，那么寫0xff,燈就全亮了，寫0x00,燈就全滅了。
要求從led1流水到led100這個燈，也就是實現100個燈的跑馬燈操作。那如何實現呢？有人肯定會說定義十個數組就行啦，用填表的方法。然后搞十個for循環來實現,那么可取不？可取，但是太麻煩啦，因為這是用空間來換時間，雖然能達到效果，但是就太浪費內存空間了，效率也是很低的。
那么如何快速處理這個問題呢？
答案就是位運算與循環的結合，首先思考一下，led是從第1個開始一直流到第100個，一共有十行，每行有十個，那么我們就可以定義一個for循環來循環相應的行數，設定led燈的初始位置，然后用移位算法，移動8位就換下一行，一個led相當于1bit，這樣的話，兩個for循環就可以搞定了，接下來我們用C語言來模擬這個過程。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
|
#include <stdio.h>void delay(){ int i , j ; for(i = 0 ; i < 1000 ; i++) for(j = 0 ; j < 8000 ;j++);}//跑馬燈從高位到低位流void test_low_to_high_bit(){ int i , j ; int tick ; static int ledbuf[10] ; for(i = 0 ; i < 10 ; i++) { ledbuf[i] = 0x01 ; //設定每次開始的位置，從0x01開始 for(j = 0 ; j < 8 ; j++) { printf("%p ",ledbuf[i]); ledbuf[i] <<= 1 ; //每次左移一位，左移八次 delay() ; } putchar('\n'); ledbuf[i] = 0 ; //將數組清0，等待進入下一行 }}//跑馬燈從低位到高位流void test_high_to_low_bit(){ int i , j ; int tick ; static int ledbuf[10] ; for(i = 0 ; i < 10 ; i++) { ledbuf[i] = 0x80 ; //設定從高位的第一個LED燈的位置 for(j = 0 ; j < 8 ; j++) { printf("%p ",ledbuf[i]); ledbuf[i] >>= 1 ; //將數組的第一個元素右移一位,一共右移八位 delay() ; } putchar('\n'); ledbuf[i] = 0 ;//將數組清0，等待進入下一行</span> }}int main(void){ test_low_to_high_bit() ; putchar('\n'); test_high_to_low_bit() ; return 0 ;} |

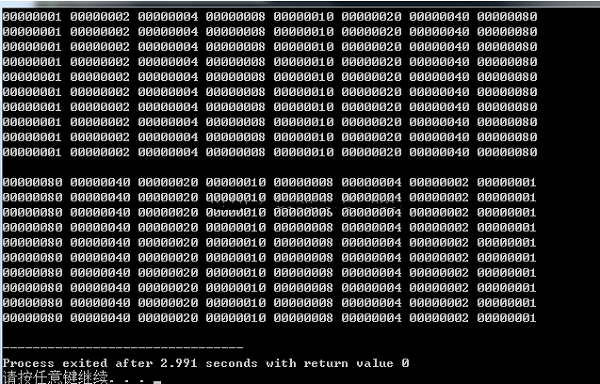

運行結果:
運行結果很明顯，第一個是從第一位移位到第八位，移動了8次，移動了十行。
第二個是反著來的。
如果，現在有個需求改了，那個表中，我要指定的LED亮，其它的不亮，然后實現流水燈的效果，那要如何去寫這個程序？
這種問題的分析就要復雜很多啦，所以，一個流水燈，簡單可以簡單到不用兩分鐘你可以寫出來，復雜可以復雜到可能你想一天都想不出來，所以，無論遇到什么問題，做一下總結，下次遇到問題的時候就可以熟能生巧。沒有寫不出的能實現程序，沒有實現不了的軟件需求。只有頭腦簡單的程序員。加油吧，各位！
總結
以上就是這篇文章的全部內容了，希望本文的內容對大家的學習或者工作具有一定的參考學習價值，謝謝大家對服務器之家的支持。如果你想了解更多相關內容請查看下面相關鏈接
