背景

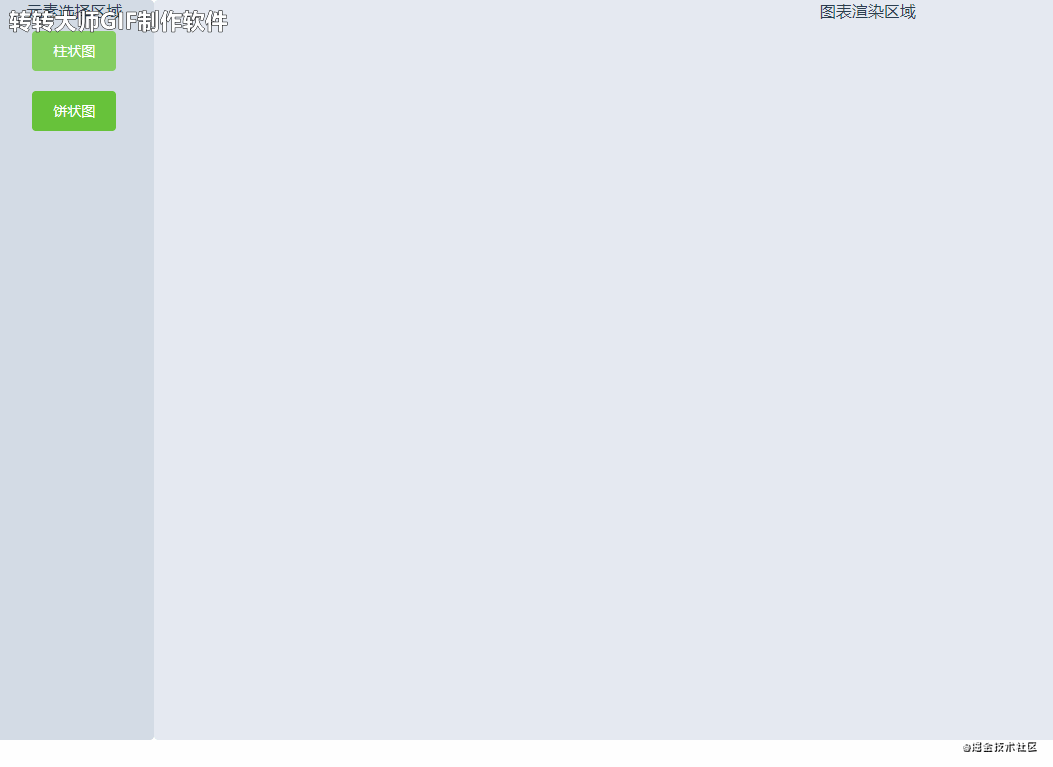

我司產品提出了一個需求，做一個數據基于Echars的可拖拽縮放的數據可視化，上網百度了一番，結果出現了兩種結局，一種花錢買成熟產品（公司不出錢），一種沒有成熟代碼，只能自己寫了，故事即將開始，敬請期待......。 不，還是先上一張效果圖吧，請看......
前期知識點
1. offset（偏移量）
定義：當前元素在屏幕上占用的空間，如下圖：
其中：
offsetHeight: 該元素在垂直方向上的占用的空間，單位為px，不包括margin。
offsetWidth：該元素在水平方向上的占用空間，單位為px，不包括margin。
offsetLeft: 該元素距離左側并且是定位過（relative || absolute）的父元素內邊框的距離。注意：如果父元素中沒有一個是定位的，則是距離body元素的距離。
offsetTop：該元素距離頂部并且是定位過（relative || absolute）的父元素內邊框的距離。注意：如果父元素中沒有一個是定位的，則是距離body元素的距離。
2. 鼠標事件
2.1 當前鼠標的坐標點
clientX：返回鼠標觸點相對于瀏覽器可視區域的X坐標，單位為px，這個屬性值可以根據用戶對可視區的縮放行為發生變化。
clientY：返回鼠標觸點相對于瀏覽器可視區域的Y坐標，單位為px，這個屬性值可以根據用戶對可視區的縮放行為發生變化。
2.2 相關的鼠標事件
ondragstart： 規定當元素被拖動時，發生什么，該屬性調用一個函數，drag（event），它規定了被拖動的數據。可通過dataTransfer.setData() 方法設置被拖數據的數據類型和值：
function drag(ev)
{
ev.dataTransfer.setData("Text",ev.target.id);
}
ondragover： 規定在何處放置被拖動的數據，默認地，無法將數據/元素放置到其他元素中。如果需要設置允許放置，我們必須阻止對元素的默認處理方式。這要通過調用 ondragover 事件的 event.preventDefault() 方法：
event.preventDefault()
ondrop：當放置被拖數據時，會發生 drop 事件。ondrop 屬性調用了一個函數，drop(event)：
function drop(ev)
{
// 避免瀏覽器對數據的默認處理（drop 事件的默認行為是以鏈接形式打開）
ev.preventDefault();
// 獲得被拖的數據。該方法將返回在 setData() 方法中設置為相同類型的任何數據。
var data=ev.dataTransfer.getData("Text");
// 把被拖元素追加到放置元素（目標元素）中
ev.target.appendChild(document.getElementById(data));
}
onMouseDown: 鼠標上的按鈕被按下時觸發的事件
onMouseMove：鼠標移動時觸發的事件
onmouseup：鼠標按下后，松開時激發的事件
拖拽功能
本功能以Echarts圖表中柱狀圖為例，進行講解：
先定義可拖拽元素
<div> <el-button class="drag-button" type="success" draggable="true" @dragstart.native="dragStart($event,"histogram")"> 柱狀圖 </el-button> </div>
注意：元素默認是不能進行拖拽的，需要將draggable屬性設置為"true",即draggable="true"
dragStart(event,type){
event.dataTransfer.setData("Text",type);
},
定義放置區域
<div class="grid-content bg-purple-light drag-resize-area" @drop.prevent="drop($event)" @dragover.prevent=""> <div style="height:300px;width:400px" id=""histogram"></div> </div>
其中drop事件如下：
drop(event){
const data=event.dataTransfer.getData("Text");
if(data === "histogram"){
var myChart = echarts.init(document.getElementById("histogram")); // 指定圖表的配置項和數據
var option = {
title: { text: "ECharts 入門示例" },
tooltip: {}, legend: { data:["銷量"] },
xAxis: { data: ["襯衫","羊毛衫","雪紡衫","褲子","高跟鞋","襪子"] },
yAxis: {}, series: [{ name: "銷量", type: "bar", data: [5, 20, 36, 10, 10, 20] }]
};
// 使用剛指定的配置項和數據顯示圖表。
myChart.setOption(option);
}
}
基于自己封裝的組件的源碼請看github：github地址
效果圖如下：
拖動功能
此功能用到了上面提到的offsetLeft、offsetTop、clientX，clientY。實現思路如下：
（1）當鼠標剛按下去時，記錄當前元素距離帶定位的父元素的offsetLeft、offsetTop距離；以及當前鼠標在瀏覽器可視區的坐標clientX、clientY的距離。
（2）分別計算兩者的差值作為偏移常量，如下：
let disX = e.clientX - el.offsetLeft; let disY = e.clientY - el.offsetTop;
（3）監聽鼠標的移動事件，獲取當前鼠標距離瀏覽器可是區域的坐標clientX，clientY；然后減去偏移常量，即為當前元素的坐標
let tX = e.clientX - disX; let tY = e.clientY - disY; el.style.left = tX + "px"; el.style.top = tY + "px"；
說明：el為當前圖表對象
由于本人封裝了通用vue組件，詳細拖拽方法代碼如下：
// 初始化可拖拽方法
initDrag(){
let el = this.$el;
el.onmousedown = (e)=>{
e.preventDefault();
e.target.style.cursor = "move";
//鼠標按下，計算鼠標觸點距離元素左側和頂部的距離
let disX = e.clientX - el.offsetLeft;
let disY = e.clientY - el.offsetTop;
// console.log("22222",document);
document.onmousemove = function (e) {
//計算需要移動的距離
let tX = e.clientX - disX;
let tY = e.clientY - disY;
//移動當前元素
if (tX >= 0 && tX <= window.innerWidth - el.offsetWidth) {
el.style.left = tX + "px";
}
if (tY >= 0 && tY <= window.innerHeight - el.offsetHeight) {
el.style.top = tY + "px";
}
};
//鼠標松開時，注銷鼠標事件，停止元素拖拽。
document.onmouseup = function (e) {
document.onmousemove = null;
document.onmouseup = null;
e.target.style.cursor = "default";
};
}
},
如果想看封裝的組件，請查看github地址：github地址
拖動效果如下圖：
縮放功能
此功能用到了上面提到的 offsetWidth、offsetHeight、offsetLeft、offsetTop、clientX，clientY。實現思路如下：
（1）先設置可縮放的四個拖拽方框
<div v-show="isResize && resizeFlag" ref="resizeDivTag" id="resizeDivTag"> <span class="br"></span> <span class="bl"></span> <span class="tr"></span> <span class="tl"></span> </div>
其中isResize 與 resizeFlag表示是否可縮放以及是否可拖拽
（2）為每個可可縮放方框設置縮放函數，請看注釋
// 初始化可縮放
initResize(){
let el = this.$el; //獲取當前元素
let spanNodes = this.$refs.resizeDivTag.childNodes;
for(let i=0;i<spanNodes.length;i++){
this.resizeElementFun(spanNodes[i],el); // 分別為四個縮放方框設置監聽事件
}
},
resizeElementFun(element,el){
element.onmousedown = function(ev){
console.log("我是按下的元素")
let oEv = ev || event;
oEv.stopPropagation();
let oldWidth = el.offsetWidth; // 當前元素的寬度
let oldHeight = el.offsetHeight; // 當前元素的高度
console.log("-----"+ oldWidth+"----"+oldHeight);
let oldX = oEv.clientX; // 當前鼠標對于瀏覽器可視區域的X坐標
let oldY = oEv.clientY; // 當前鼠標對于瀏覽器可視區域的Y坐標
let oldLeft = el.offsetLeft; // 當前元素對于父級定位元素的寬度
let oldTop = el.offsetTop; // 當前元素對于父級定位元素的高度
console.log("--zuo---"+ oldLeft+"--gao--"+oldTop);
document.onmousemove = function(ev){
// oEv.stopPropagation();
let oEv = ev || event;
let disY = (oldTop + (oEv.clientY - oldY)); // 當前縮放的元素距離定位父元素的高度
// let disX = (oldLeft + (oEv.clientX - oldLeft));
let disX = (oldLeft + (oEv.clientX - oldX)); // 當前縮放的元素距離定位父元素的寬度
if(disX>oldLeft+oldWidth){
disX=oldLeft+oldWidth
}
if(disY>oldTop+oldHeight){
disY=oldTop+oldHeight
}
if(element.className == "tl"){ // 左上縮放時
el.style.width = oldWidth - (oEv.clientX - oldX) + "px";
// 元素寬度= 縮放前寬度-鼠標當前坐標與原始坐標差值
el.style.height = oldHeight - (oEv.clientY - oldY) + "px";
// 元素寬度= 縮放前高度-鼠標當前坐標與原始坐標差值
el.style.left = disX + "px";
// 元素距離父元素的距離 =
el.style.top = disY + "px";
} else if (element.className == "bl"){ // 左下
el.style.width = oldWidth - (oEv.clientX - oldX) + "px";
el.style.height = oldHeight + (oEv.clientY - oldY) + "px";
el.style.left = disX + "px";
// el.style.bottom = oldTop + (oEv.clientY + oldY) + "px";
} else if (element.className == "tr"){ //右上
el.style.width = oldWidth + (oEv.clientX - oldX) + "px";
el.style.height = oldHeight - (oEv.clientY - oldY) + "px";
el.style.right = oldLeft - (oEv.clientX - oldX) + "px";
el.style.top = disY + "px";
} else if (element.className == "br"){ //右下
el.style.width = oldWidth + (oEv.clientX - oldX) + "px";
el.style.height = oldHeight + (oEv.clientY - oldY) + "px";
el.style.right = oldLeft - (oEv.clientX - oldX) + "px";
// el.style.bottom = oldTop + (oEv.clientY + oldY) + "px";
}
}
document.onmouseup = function(){
document.onmousemove = null;
};
return false;
}
},
如果想看封裝的組件，請查看github地址：github地址
縮放效果如下圖：
Echarts縮放中存在的問題
vue中使用echarts圖表自適應的幾種基本解決方案，此處不再進行贅述，詳情請參考如下鏈接：echarts圖表自適應
結束語
本文只是粗略的記錄了數據可視化簡單demo的實現思路，如果您覺得對您有幫助，請下載源碼 github地址
喜歡的小伙伴給個star,謝謝
