socket里面的協議解析是socket通訊程序設計中最復雜的地方，如果你的應用層協議設計或實現不佳，socket通訊中常見的粘包，分包就難以避免。supersocket內置了命令行格式的協議commandlineprotocol，如果你使用了其它格式的協議，就必須自行實現自定義協議customprotocol。看了一篇文檔之后, 你可能會覺得用 supersocket 來實現你的自定義協議并不簡單。 為了讓這件事變得更容易一些, supersocket 提供了一些通用的協議解析工具, 你可以用他們簡單而且快速的實現你自己的通信協議:
- terminatorreceivefilter (supersocket.socketbase.protocol.terminatorreceivefilter, supersocket.socketbase) ---結束符協議
- countspliterreceivefilter (supersocket.facility.protocol.countspliterreceivefilter, supersocket.facility)---固定數量分隔符協議
- fixedsizereceivefilter (supersocket.facility.protocol.fixedsizereceivefilter, supersocket.facility)---固定請求大小協議
- beginendmarkreceivefilter (supersocket.facility.protocol.beginendmarkreceivefilter, supersocket.facility)---帶起止符協議
- fixedheaderreceivefilter (supersocket.facility.protocol.fixedheaderreceivefilter, supersocket.facility)---頭部格式固定并包含內容長度協議
1、terminatorreceivefilter結束符協議
結束符協議和命令行協議類似，一些協議用結束符來確定一個請求.例如, 一個協議使用兩個字符 "##" 作為結束符, 于是你可以使用類 "terminatorreceivefilterfactory":
結束符協議terminatorprotocolserver ：
|
1
2
3
4
5
6
7
|
public class terminatorprotocolserver : appserver{ public terminatorprotocolserver() : base(new terminatorreceivefilterfactory("##")) { }} |
基于terminatorreceivefilter實現你的接收過濾器(receivefilter):
|
1
2
3
4
|
public class yourreceivefilter : terminatorreceivefilter<yourrequestinfo>{ //more code} |
實現你的接收過濾器工廠(receivefilterfactory)用于創建接受過濾器實例:
|
1
2
3
4
|
public class yourreceivefilterfactory : ireceivefilterfactory<yourrequestinfo>{ //more code} |
2、countspliterreceivefilter 固定數量分隔符協議
有些協議定義了像這樣格式的請求 "#part1#part2#part3#part4#part5#part6#part7#". 每個請求有7個由 '#' 分隔的部分. 這種協議的實現非常簡單:
|
1
2
3
4
5
6
7
8
9
10
|
/// <summary>/// 請求格式：#part1#part2#part3#part4#part5#part6#part7#/// </summary>public class countspliterappserver : appserver{ public countspliterappserver() : base(new countspliterreceivefilterfactory((byte)'#', 8)) //8個分隔符，7個參數。除使用默認的過濾工廠，還可以參照上一個實例定制協議 { }} |
3、fixedsizereceivefilter 固定請求大小協議
在這種協議之中, 所有請求的大小都是相同的。如果你的每個請求都是有8個字符組成的字符串，如"huang li", 你應該做的事就是想如下代碼這樣實現一個接收過濾器(receivefilter):
|
1
2
3
4
5
6
7
8
9
10
11
|
class myreceivefilter : fixedsizereceivefilter<stringrequestinfo>{ public myreceivefilter() : base(8) //傳入固定的請求大小 { } protected override stringrequestinfo processmatchedrequest(byte[] buffer, int offset, int length, bool tobecopied) { //todo: 通過解析到的數據來構造請求實例，并返回 }} |
然后在你的 appserver 類中使用這個接受過濾器 (receivefilter):
|
1
2
3
4
5
6
7
|
public class myappserver : appserver{ public myappserver() : base(new defaultreceivefilterfactory<myreceivefilter, stringrequestinfo>()) //使用默認的接受過濾器工廠 (defaultreceivefilterfactory) { }} |
4、beginendmarkreceivefilter 帶起止符協議
在這類協議的每個請求之中 都有固定的開始和結束標記。例如, 我有個協議，它的所有消息都遵循這種格式 "&xxxxxxxxxxxxxx#"。因此，在這種情況下， "&" 是開始標記， "#" 是結束標記，于是你的接受過濾器可以定義成這樣:
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
|
class myreceivefilter : beginendmarkreceivefilter<stringrequestinfo>{ //開始和結束標記也可以是兩個或兩個以上的字節 private readonly static byte[] beginmark = new byte[] { (byte)'&' }; private readonly static byte[] endmark = new byte[] { (byte)'#' }; public myreceivefilter() : base(beginmark, endmark) //傳入開始標記和結束標記 { } protected override stringrequestinfo processmatchedrequest(byte[] readbuffer, int offset, int length) { //todo: 通過解析到的數據來構造請求實例，并返回 }} |
然后在你的 appserver 類中使用這個接受過濾器 (receivefilter):
|
1
2
3
4
5
6
7
|
public class myappserver : appserver{ public myappserver() : base(new defaultreceivefilterfactory<myreceivefilter, stringrequestinfo>()) //使用默認的接受過濾器工廠 (defaultreceivefilterfactory) { }} |
5、fixedheaderreceivefilter 頭部格式固定并包含內容長度協議
這種協議將一個請求定義為兩大部分, 第一部分定義了包含第二部分長度等等基礎信息. 我們通常稱第一部分為頭部.
例如, 我們有一個這樣的協議: 頭部包含 6 個字節, 前 4 個字節用于存儲請求的名字, 后兩個字節用于代表請求體的長度:
/// +-------+---+-------------------------------+
/// |request| l | |
/// | name | e | request body |
/// | (4) | n | |
/// | |(2)| |
/// +-------+---+-------------------------------+
使用 supersocket, 你可以非常方便的實現這種協議:
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
|
class myreceivefilter : fixedheaderreceivefilter<binaryrequestinfo>{ public myreceivefilter() : base(6) { } protected override int getbodylengthfromheader(byte[] header, int offset, int length) { return (int)header[offset + 4] * 256 + (int)header[offset + 5]; } protected override binaryrequestinfo resolverequestinfo(arraysegment<byte> header, byte[] bodybuffer, int offset, int length) { return new binaryrequestinfo(encoding.utf8.getstring(header.array, header.offset, 4), bodybuffer.clonerange(offset, length)); }} |
你需要基于類fixedheaderreceivefilter實現你自己的接收過濾器.
- 傳入父類構造函數的 6 表示頭部的長度;
- 方法"getbodylengthfromheader(...)" 應該根據接收到的頭部返回請求體的長度;
- 方法 resolverequestinfo(....)" 應該根據你接收到的請求頭部和請求體返回你的請求類型的實例.
實際使用場景：
到這里五種協議的模板你都已經了解了一遍，并且知道了相關的格式處理。接下來看一個網絡示例：

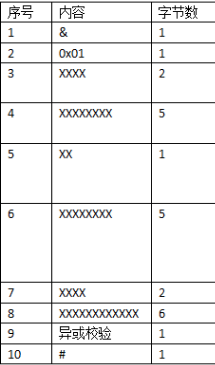

通訊協議格式：
在看到上圖協議是在糾結客戶端發送16進制，服務器怎么接收，16進制的報文如下：
26 01 00 19 4e 4a 30 31 31 01 44 41 31 31 32 00 07 00 00 00 00 00 00 34 23
16進制也好，10進制也好，其他的進制也好，最終都是轉換成byte[]，其實在處理數據時，發送過去的數據都是可以轉換成為byte[]的，所以服務的只要解析byte[]數組就行了。按照協議來解析就能得到想要的數據。下面使用fixedsizereceivefilter的例子，代碼如下：
根據上面的通訊協議，開始來實現解析：
第一步、定義一個和協議合適的數據結構
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
|
using system;using system.collections.generic;using system.linq;using system.text;using system.threading.tasks;/***************************************************************** 作者:黃昏前黎明后* clr版本：4.0.30319.42000* 創建時間：2017-01-23 21:12:30* 2017* 描述說明：協議數據包** 修改歷史：*******************************************************************/namespace supersocketdemo{ public class hldata { /// <summary> /// 開始符號 /// </summary> public char head { get; set; } /// <summary> /// 協議包數據 /// </summary> public byte ping { get; set; } /// <summary> /// 數據長度 /// </summary> public ushort lenght { get; set; } /// <summary> /// 終端id /// </summary> public uint fid { get; set; } /// <summary> /// 目標類型 /// </summary> public byte type { get; set; } /// <summary> /// 轉發終端id /// </summary> public uint sid { get; set; } /// <summary> /// 發送計數 /// </summary> public ushort sendcount { get; set; } /// <summary> /// 保留字段 /// </summary> public byte[] retain { get; set; } /// <summary> /// 異或校驗 /// </summary> public byte check { get; set; } /// <summary> /// 結束符號 /// </summary> public char end { get; set; } public override string tostring() { return string.format("開始符號:{0},包數據:{1},數據長度:{2},終端id:{3},目標類型:{4},轉發終端id:{5},發送包計數：{6},保留字段:{7},異或校驗:{8},結束符號:{9}", head, ping, lenght, fid, type, sid, sendcount, retain, check, end); } }}hldata |
第二步、建立一個requestinfo來給server數據接收
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
|
using system;using system.collections.generic;using system.linq;using system.text;using system.threading.tasks;using supersocket.socketbase.protocol;/***************************************************************** 作者:黃昏前黎明后* clr版本：4.0.30319.42000* 創建時間：2017-01-22 21:03:31* 2017* 描述說明：數據請求** 修改歷史：*******************************************************************/namespace supersocketdemo{ public class hlprotocolrequestinfo : requestinfo<hldata> { public hlprotocolrequestinfo(hldata hldata) { //如果需要使用命令行協議的話，那么命令類名稱hldata相同 initialize("hldata", hldata); } }}hlprotocolrequestinfo 類 |
第三步、fixedsize協議解析
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
|
using system;using system.collections.generic;using system.linq;using system.text;using system.threading.tasks;using supersocket.socketbase.protocol;using supersocket.facility.protocol;using supersocket.common;/***************************************************************** 作者:黃昏前黎明后* clr版本：4.0.30319.42000* 創建時間：2017-01-22 21:06:01* 2017* 描述說明：協議解析類，固定請求大小的協議** 修改歷史：*******************************************************************/namespace supersocketdemo{ /// <summary> /// 固定請求大小的協議,(幀格式為hlprotocolrequestinfo) /// </summary> public class hlprotocolreceivefilter : fixedsizereceivefilter<hlprotocolrequestinfo> { public hlprotocolreceivefilter() : base(25)//總的字節長度 1+1+2+5+1+5+2+6+1+1 = 25 { } protected override hlprotocolrequestinfo processmatchedrequest(byte[] buffer, int offset, int length, bool tobecopied) { var hldata = new hldata(); hldata.head = (char)buffer[offset];//開始標識的解析，1個字節 hldata.ping = buffer[offset + 1];//數據，從第2位起，只有1個字節 hldata.lenght = bitconverter.touint16(buffer, offset + 2);//數據長度，從第3位開始，2個字節 hldata.fid = bitconverter.touint32(buffer, offset + 4);//本終端id，從第5位開始，5個字節 hldata.type = buffer[offset + 9];//目標類型，從第10位開始，1個字節 hldata.sid = bitconverter.touint32(buffer, offset + 10);//轉發終端id，從第11位開始，5個字節 hldata.sendcount = bitconverter.touint16(buffer, offset + 15);//發送包計數，從第16位開始，2個字節 hldata.retain = buffer.clonerange(offset + 17, 6);//保留字段，從18位開始，6個字節 hldata.check = buffer[offset + 23];//異或校驗，從24位開始，1個字節 hldata.end = (char)buffer[offset + 24];//結束符號，從第25位開始，一個字節 return new hlprotocolrequestinfo(hldata); } }}hlprotocolreceivefilter類 |
第四步、建立協議工廠hlreceivefilterfactory
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
|
using system;using system.collections.generic;using system.linq;using system.text;using system.threading.tasks;using supersocket.socketbase;using supersocket.socketbase.protocol;using system.net;/***************************************************************** 作者:黃昏前黎明后* clr版本：4.0.30319.42000* 創建時間：2017-01-23 :22:01:25* 2017* 描述說明：協議工廠** 修改歷史：*******************************************************************/namespace supersocketdemo{ public class hlreceivefilterfactory: ireceivefilterfactory<hlprotocolrequestinfo> { public ireceivefilter<hlprotocolrequestinfo> createfilter(iappserver appserver, iappsession appsession, ipendpoint remoteendpoint) { return new hlbeginendmarkreceivefilter(); } }}hlreceivefilterfactory類 |
第五步、自定義hlprotocolsession繼承appsession
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
|
using supersocket.socketbase;using supersocket.socketbase.protocol;using system;/***************************************************************** 作者:黃昏前黎明后* clr版本：4.0.30319.42000* 創建時間：2017-01-22 21:15:11* 2017* 描述說明：自定義hlprotocolsession** 修改歷史：*******************************************************************/namespace supersocketdemo{ public class hlprotocolsession : appsession<hlprotocolsession, hlprotocolrequestinfo> { protected override void handleexception(exception e) { } }}hlprotocolsession類 |
第六步、自定義hlprotocolserver繼承appserver
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
|
using system;using system.collections.generic;using system.linq;using system.text;using system.threading.tasks;using supersocket.socketbase;using supersocket.socketbase.protocol;/***************************************************************** 作者:黃昏前黎明后* clr版本：4.0.30319.42000* 創建時間：2017-01-22 21:16:57* 2017* 描述說明：自定義server** 修改歷史：*******************************************************************/namespace supersocketdemo{ public class hlprotocolserver : appserver<hlprotocolsession, hlprotocolrequestinfo> { /// <summary> /// 使用自定義協議工廠 /// </summary> public hlprotocolserver() : base(new hlreceivefilterfactory()) { } }}hlprotocolserver類 |
第七步、加上起止符協議hlbeginendmarkreceivefilter
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
|
using system;using system.collections.generic;using system.linq;using system.text;using system.threading.tasks;using supersocket.common;using supersocket.facility.protocol;/***************************************************************** 作者:黃昏前黎明后* clr版本：4.0.30319.42000* 創建時間：2017-01-23 22:07:03* 2017* 描述說明：帶起止符的協議， "&" 是開始標記， "#" 是結束標記，開始結束標記由自己定義** 修改歷史：*******************************************************************/namespace supersocketdemo{ public class hlbeginendmarkreceivefilter : beginendmarkreceivefilter<hlprotocolrequestinfo> { private readonly static char strbegin = '&'; private readonly static char strend = '#'; //開始和結束標記也可以是兩個或兩個以上的字節 private readonly static byte[] beginmark = new byte[] { (byte)strbegin }; private readonly static byte[] endmark = new byte[] { (byte)strend }; public hlbeginendmarkreceivefilter() : base(beginmark, endmark) { } /// <summary> /// 這里解析的到的數據是會把頭和尾部都給去掉的 /// </summary> /// <param name="readbuffer"></param> /// <param name="offset"></param> /// <param name="length"></param> /// <returns></returns> protected override hlprotocolrequestinfo processmatchedrequest(byte[] readbuffer, int offset, int length) { var hldata = new hldata(); hldata.head = strbegin;//自己定義開始符號 hldata.ping = readbuffer[offset];//數據，從第1位起，只有1個字節 hldata.lenght = bitconverter.touint16(readbuffer, offset + 1);//數據長度，從第2位開始，2個字節 hldata.fid = bitconverter.touint32(readbuffer, offset + 3);//本終端id，從第4位開始，5個字節 hldata.type = readbuffer[offset + 8];//目標類型，從第9位開始，1個字節 hldata.sid = bitconverter.touint32(readbuffer, offset + 9);//轉發終端id，從第10位開始，5個字節 hldata.sendcount = bitconverter.touint16(readbuffer, offset + 14);//發送包計數，從第15位開始，2個字節 hldata.retain = readbuffer.clonerange(offset + 16, 6);//保留字段，從17位開始，6個字節 hldata.check = readbuffer[offset + 22];//異或校驗，從23位開始，1個字節 hldata.end = strend;//結束符號，自己定義 return new hlprotocolrequestinfo(hldata); } }}hlbeginendmarkreceivefilter類 |
第八步、服務啟動和停止
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
|
using system;using system.collections.generic;using system.linq;using system.text;using system.threading.tasks;using supersocket.socketbase;using supersocket.socketbase.protocol;using supersocket.socketengine;/***************************************************************** 作者:黃昏前黎明后* clr版本：4.0.30319.42000* 創建時間：2017-01-19 00:02:17* 2017* 描述說明：服務啟動和停止入口 ** 修改歷史： 2017 -01-19 調整自定義mysession和myserver* 2017 -01-23 通訊協議解析，直接使用入口注冊事件******************************************************************/namespace supersocketdemo{ class program { /// <summary> /// supersocket服務啟動或停止 /// </summary> /// <param name="args"></param> static void main(string[] args) { console.writeline("請按任何鍵進行啟動supersocket服務!"); console.readkey(); console.writeline(); var hlprotocolserver = new hlprotocolserver(); // 設置端口號 int port = 2017; //啟動應用服務端口 if (!hlprotocolserver.setup(port)) //啟動時監聽端口2017 { console.writeline("服務端口啟動失敗!"); console.readkey(); return; } console.writeline(); //注冊連接事件 hlprotocolserver.newsessionconnected += hlprotocolserver_newsessionconnected; //注冊請求事件 hlprotocolserver.newrequestreceived += hlprotocolserver_newrequestreceived; //注冊session關閉事件 hlprotocolserver.sessionclosed += hlprotocolserver_sessionclosed; //嘗試啟動應用服務 if (!hlprotocolserver.start()) { console.writeline("服務啟動失敗!"); console.readkey(); return; } console.writeline("服務器狀態:" + hlprotocolserver.state.tostring()); console.writeline("服務啟動成功，請按'e'停止服務!"); while (console.readkey().keychar != 'e') { console.writeline(); continue; } //停止服務 hlprotocolserver.stop(); console.writeline("服務已停止!"); console.readkey(); } static void hlprotocolserver_sessionclosed(hlprotocolsession session, supersocket.socketbase.closereason value) { console.writeline(session.remoteendpoint.tostring() + "連接斷開. 斷開原因:" + value); } static void hlprotocolserver_newsessionconnected(hlprotocolsession session) { console.writeline(session.remoteendpoint.tostring() + " 已連接."); } /// <summary> /// 協議并沒有什么太多復雜邏輯，不需要用到命令模式，直接用這種方式就可以了 /// </summary> /// <param name="session"></param> /// <param name="requestinfo"></param> private static void hlprotocolserver_newrequestreceived(hlprotocolsession session, hlprotocolrequestinfo requestinfo) { console.writeline(); console.writeline("數據來源: " + session.remoteendpoint.tostring()); console.writeline("接收數據內容："+requestinfo.body); } }}program類 |

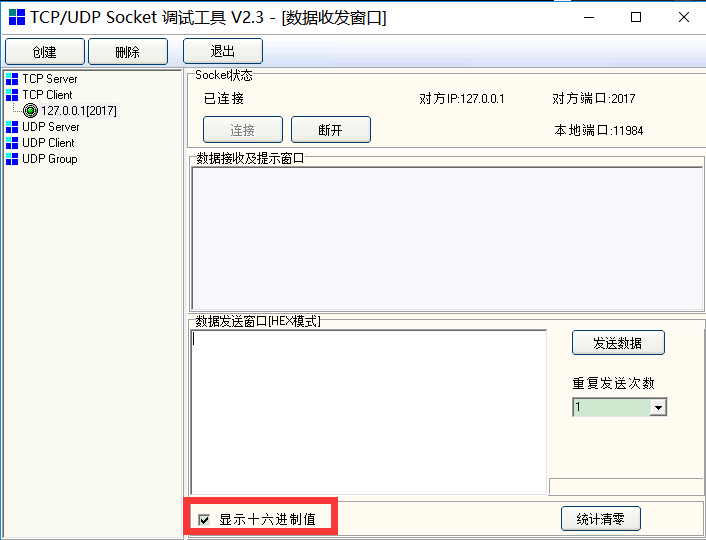

通訊協議需要使用小工具進行調試，本人使用的是tcp/udp端口調試工具sockettool v2.大家可以直接進行下載。使用hex模式進行發送16進制報文，服務器輸出結果：
本文參考官方文檔 內置的常用協議實現模版
