小米ax6000的外觀跟小米ax3600一樣，為了節省你我的時間，外觀這些圖片就不放了。
背面接口有點不同，小米ax6000有2.5gbe網口，支持wan/lan切換，背面用藍條做了標識：

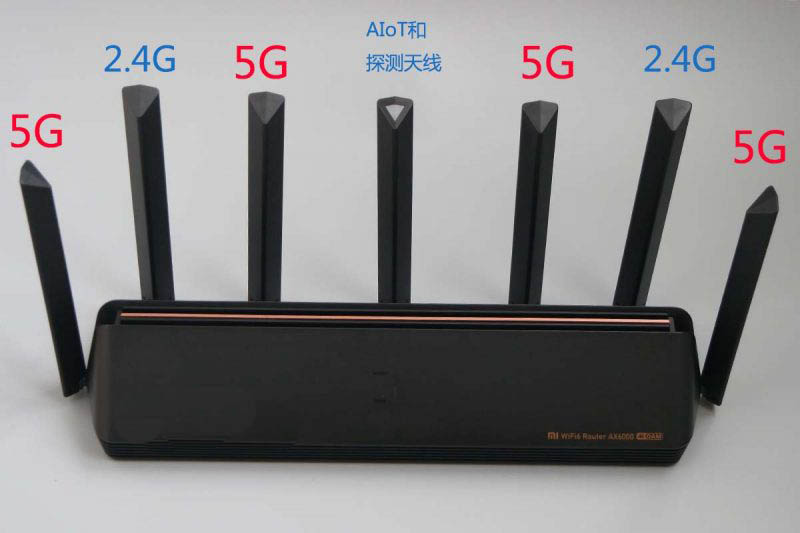

外置七根天線，對應的頻段如下圖所示：

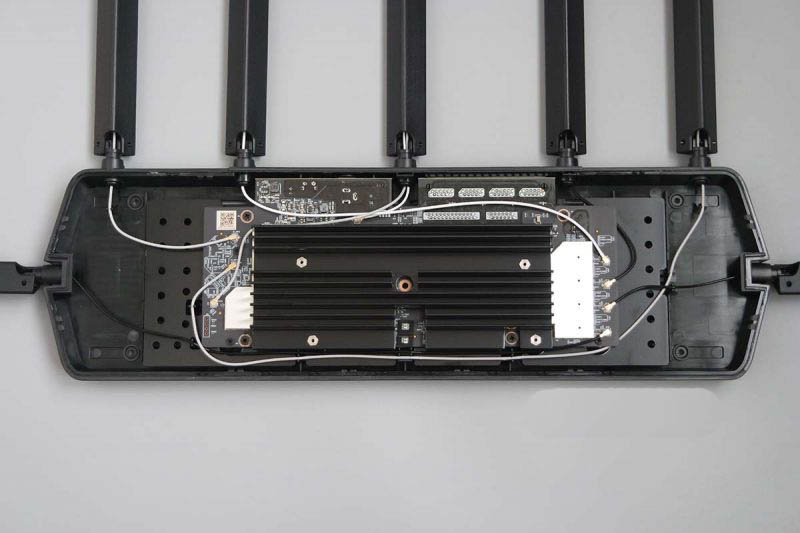

直接拆開外殼：

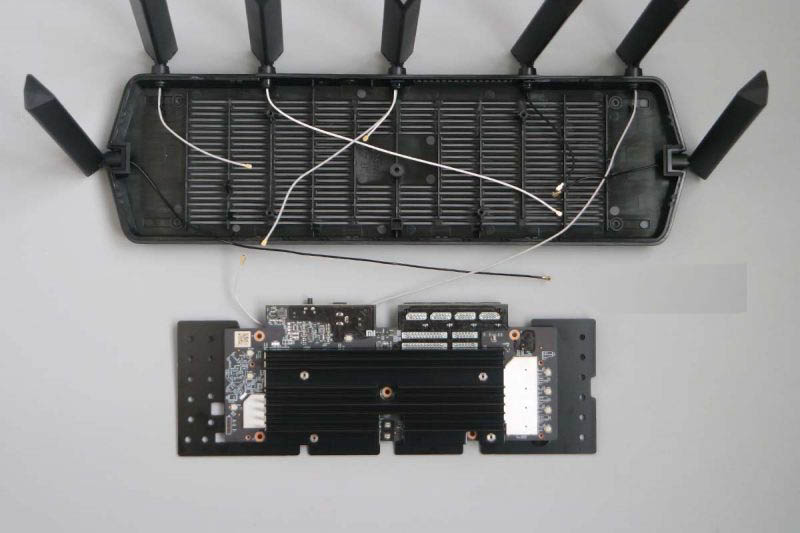

摘下天線接頭，取出主板：
我把這一面定義為主板正面：

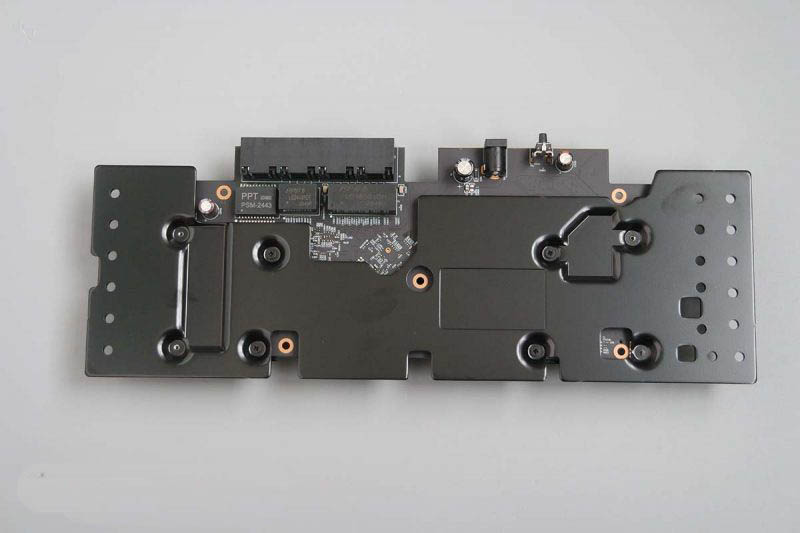

主板背面：
拆下比主板還要長的散熱片：

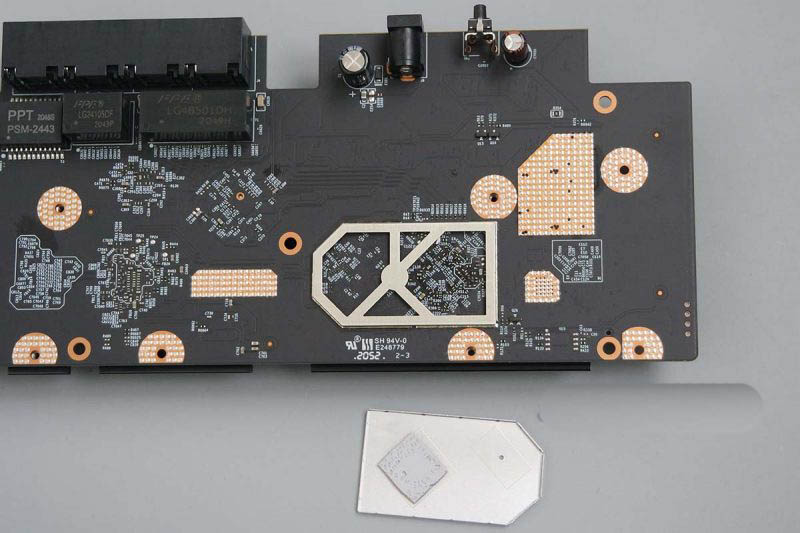

看見有一片金屬屏蔽罩，取下來看看，里面沒芯片：

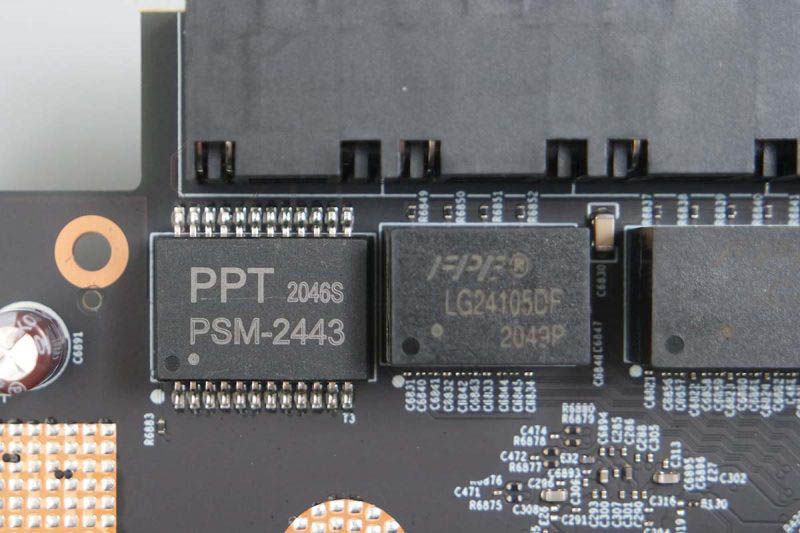

三個網絡變壓器，下圖左邊的是2.5gbe網變
回到主板正面，把散熱器拆下來，散熱器與屏蔽罩之間一共有5片導熱硅膠墊。
放大看主板正面：

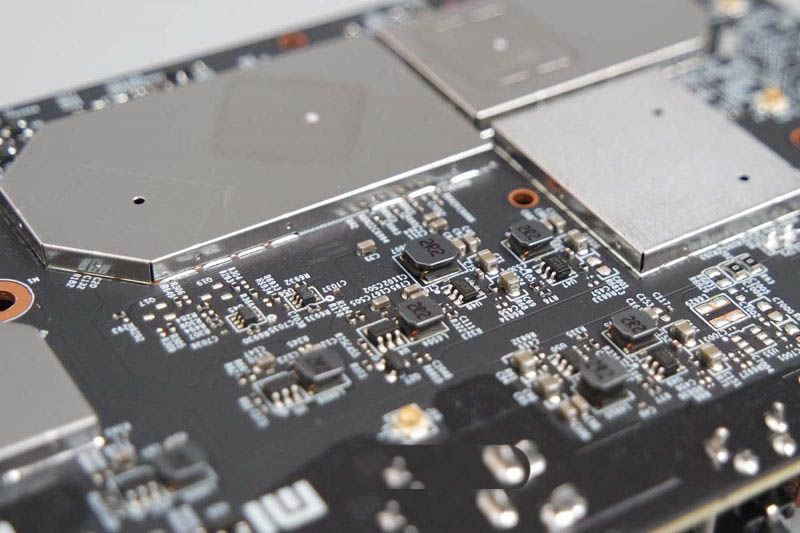

換個角度看有一些美感：
掀開6片屏蔽罩：
我最關心的是5g無線芯片，想知道是不是qcn9074，曾經多么地想買一張采用此芯片的無線網卡。

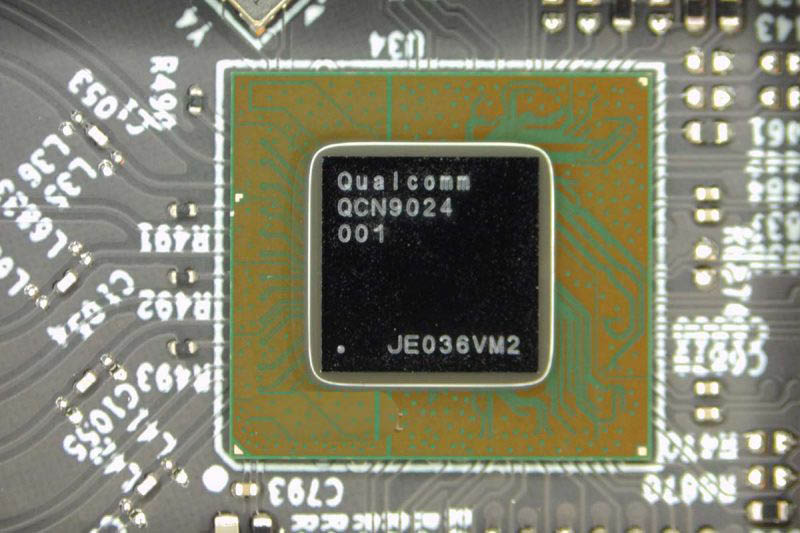

但小米ax6000不是用qcn9074，而是qcn9024，qcn9024，qcn9024，如下圖：
從數字上來看比qcn9074低端，不知閹割了哪些屬性，高通真會賺錢！
先確定一下qcn9024無線參數：
在4x4mimo、1024-qam、160mhz下，最高無線速率4804mbps；
在2x2mimo、4096-qam、160mhz下，最高無線速率2882mbps。
以上速率參數參來自qcn9074的一條屬性：supports up to 1024 qam (4ss) and 4096 qam(2ss)
小米官網上的參數頁里的一條：速率集：mcs0~mcs11(支持 4條流).4096qam.速率集：mcs12~mcs13(支持 2條流)
意思是在3x3mimo、4x4mioo下不支持4096-qam。
不管如何，這是我拆過的第一款支持4x4mimo 160mhz頻寬的高通芯片。
qcn9074支持6 ghz full band，那么qcn9024很可能是閹割掉了這部分，至少！
5g fem芯片，小米提前說了跟小米ax3600采用的一樣：qpf4588，如下圖：
qpf4588的參數如下：
5150 – 5925 mhz
pout = +16dbm mcs11 he80 -47db dynamic evm
pout = +18dbm mcs11 he80 -43db dynamic evm
pout = +23dbm mcs9 vht80 -35db dynamic evm
pout = +24dbm mcs7 ht20/40 -30db dynamic evm
pout = +26dbm mcs0 ht20 spectral mask compliance
optimized for +5 v operation
33 db tx gain
2 db noise figure
16 db rx gain & 7 db bypass loss
30 db 2.4 ghz rejection on rx path
參數里只有he80（802.11ax，80mhz頻寬），沒有he160（802.11ax 160mhz）的參數，也沒有mcs13（4096-qam）的參數。
從參數來看不算很高的功率。
這顆5g fem芯片支持最大的頻率是5925 mhz，所以呢，fem芯片不支持6ghz。

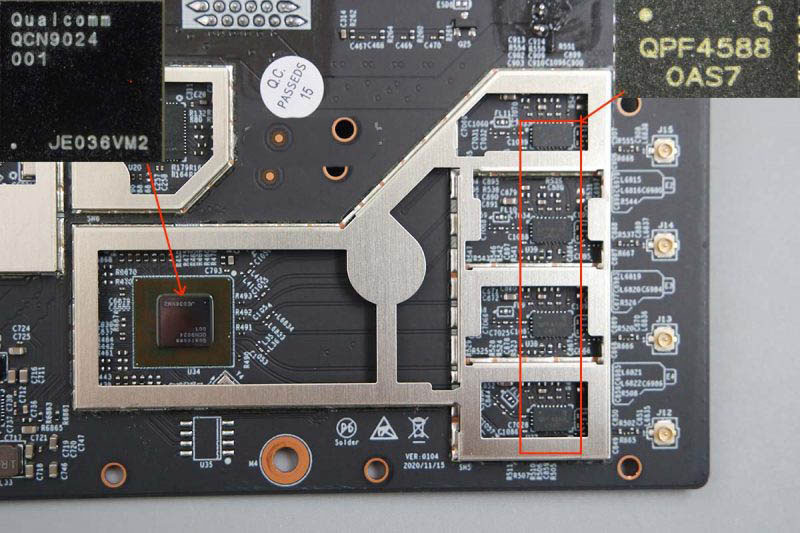

5g射頻電路如下圖概括：

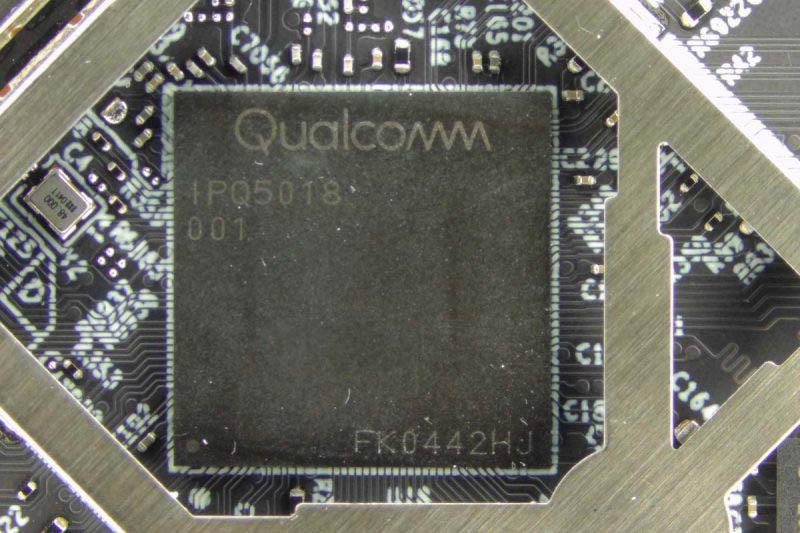

接下來看cpu，型號是ipq5018，官網上的參數也說明了這個cpu型號，集成了單核1ghz的npu。看這種芯片封裝就不會覺得高大上。
ipq5018是一顆arm,cortex-a53的cpu，雙核1ghz，暫定是這個雙核1ghz這個參數吧，因為沒找到更詳細的資料。

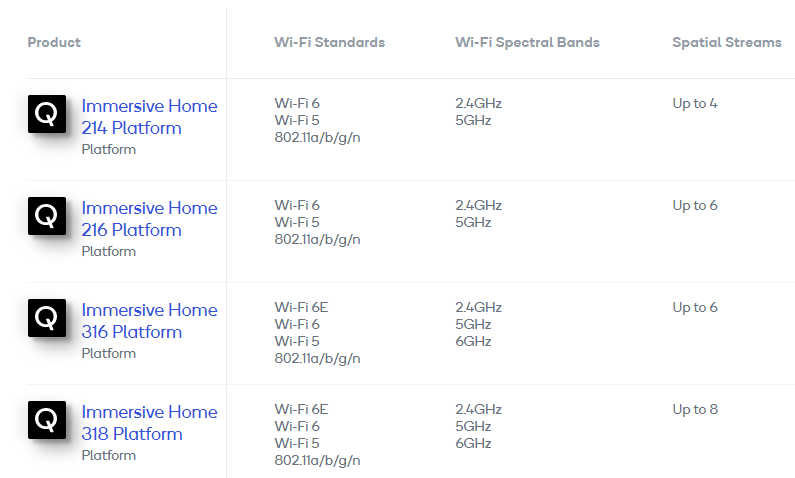

有人回復說是屬于qualcomm immersive home 216 platform系列，如下圖：
那么ipq5018硬件上是不支持wi-fi 6e了。

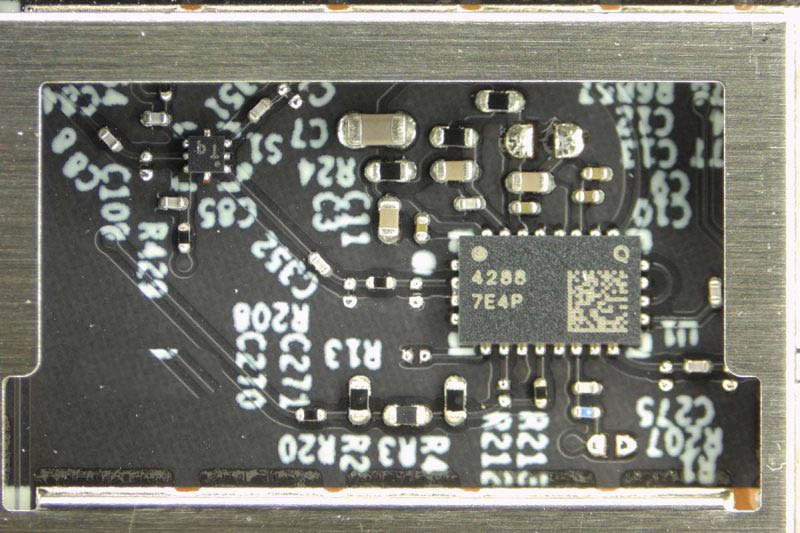

ipq5018還集成了無線芯片，意外呀，又可以省下單獨的無線芯片了。2.4g功放芯片用的跟小米ax3600一樣：qpf4288，如下圖：
qpf4288的參數如下：
2400-2500 mhz
pout = +17 dbm he40 -47db dynamic evm
pout = +22 dbm he40 -43db dynamic evm
pout = +24.5 dbm mcs9 ht40 -35db dynamic evm
pout = +26 dbm mcs7 ht20/40 -30db dynamic evm
pout = +28 dbm mcs0 ht20 spectral mask compliance
optimized for +5 v operation
33 db tx gain
1.7 db noise figure
15.5 db rx gain & 7 db bypass loss
>10db 5 ghz rejection on rx path
功率算高的。但國家標準限制了2.4g要在20 dbm或以內，當標準越來嚴格地執行后，你會發現現時新買的無線路由器的2.4g信號強度，明顯比n年前買的要弱，就是這個道理。我猜的！
2.4g射頻電路如下概括：
上圖左下角的藍色框是負責aiot的無線電路，放大圖如下：
上圖中的qca9889，小米ax3600也有采用。
qca9889 is a highly integrated wireless local area network (wlan) system-on -chip (soc) for 5 ghz 802.11ac, or 2.4/5 ghz 802.11n wlan applications.
雙頻無線芯片，支持2.4g最高速率150mbps，5g最高速率433mbps。
圖中還有兩顆小小的芯片，絲印著“224”的芯片型號是bgu7224 ，是一顆2.4g lna芯片；
而絲印著“258”的芯片型號是bgu7258，是一顆5g lan芯片（簡單來說是信號接收功率放大器）。
關于aiot的一些事一些情，最近買了小米的幾款智能產品，以后做個研究之用。
路由器上的aiot天線，是幫助新的米家智能產品加入網絡中來，失去了設置配網的過程，直接提示你是否要加入。我沒試過呢！！！！！
但路由的aiot不是一個智能網關的角色。它只負責“掃描”工作。

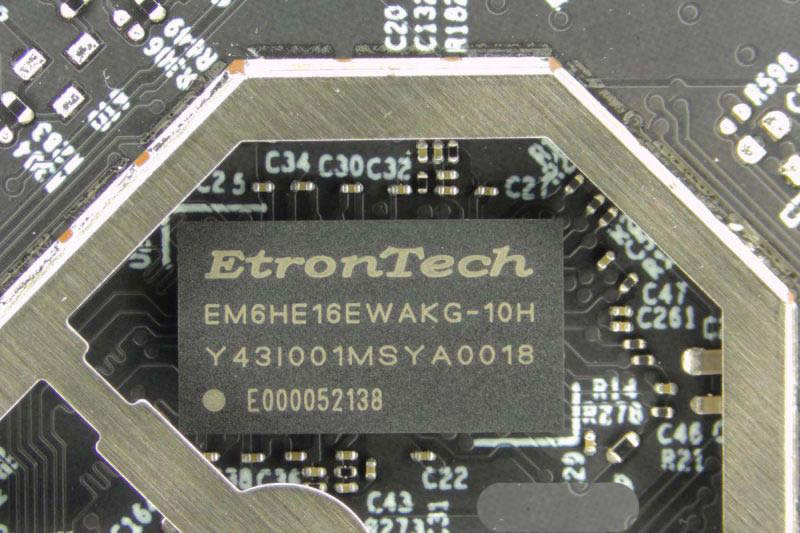

忘記了cpu旁邊還有一顆內存芯片，型號是：em6he16ewakg-10h，sdram – ddr3l 4gb （256m x 16），容量512mb。

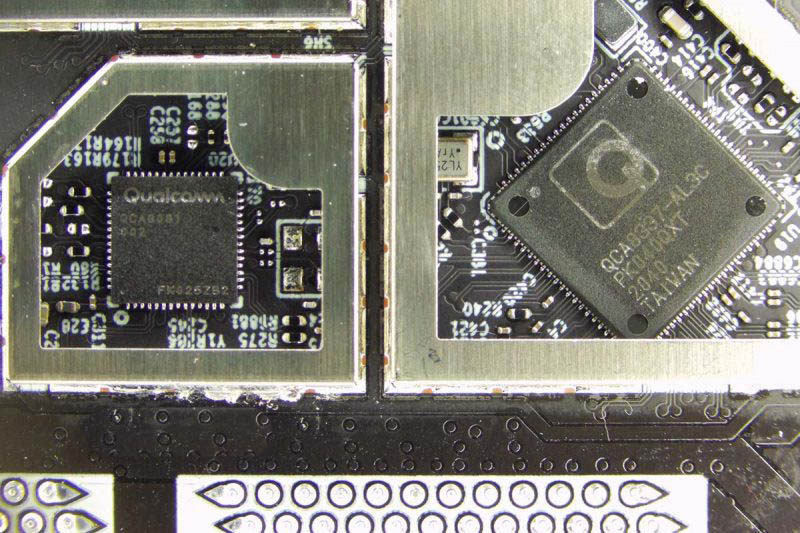

這里有兩顆網絡芯片：

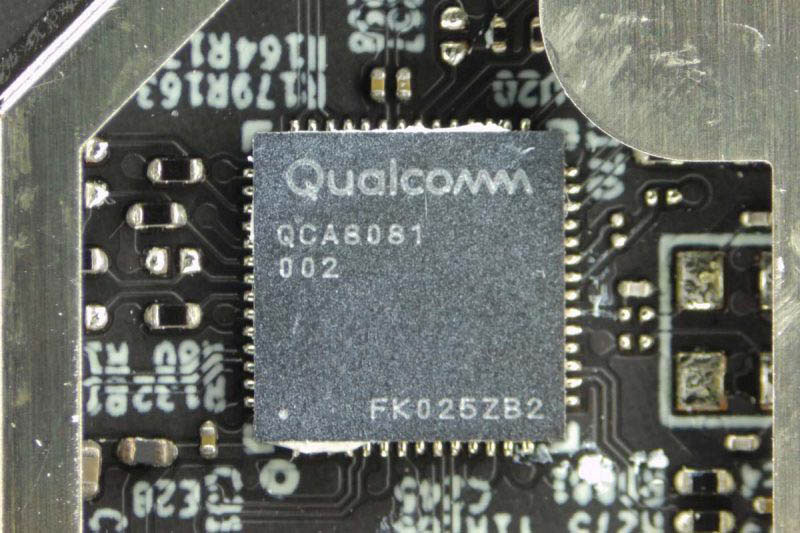

上圖左邊的芯片型號是qca8081，如下圖。安的資料：
the qca8081 supports six different ethernet protocols: 10base-te half-duplex, 10base-te full-duplex, 100base-tx half-duplex, 100base-tx full-duplex, 1000base-t full-duplex, and 2500base-t fullduplex. the qca8081 provides physical layer functions to transmit and receive data over standard category 5 (cat5) or category 6 (cat6) unshielded twisted-pair cables. the qca8081 includes one serdes, which can work as 1.25 g sgmii or 3.125 g sgmii+ for connection with mac.
a single port, four speed (10 m/100 m/1 g/2.5 g) ethernet phy transceiver
qca8081是一顆以太網phy芯片（物理接口收發器），以太網mac在ipq5018里集成了。
qca8081的旁邊有一顆交換機芯片：qca8337-al3c，它最多可以支持七個千兆網口，而這里它只用到了3個，為什么不像小米ax3600那樣使用qca8075呢？因為成本問題呀。
qcn9024與qca8081、qca8081與qca8337-al3c之間存在微妙的關系。
qca8081（2.5gbe phy芯片）與ipq5018（集成mac）之間用了sgmii+（總線帶寬2.5gbps）連接。
qca8337-al3c（千兆交換機芯片）與ipq5018（集成mac）之間用了rgmii連接（總帶帶寬1gbps）。
那么問題來了，如果你從一個2.5gbe網口，同時發送數據到任意兩個甚至三個lan口，總的速度不會超過1gbps。實測后也證實了這個問題：實測小米ax6000的2.5gbe網口的問題是個問題
如果你主要是無線傳輸的（2.5gbe與5g wifi之間傳輸），這個問題沒影響。
電源管理芯片：mp5496：
the mp5496 is a complete power management solution that integrates four high-efficiency, step-down, dc/dc converters, five low-dropout regulators, and a flexible logic interface.
2.8v-5.5v, power management ic with four 4.5a/2.5a/4a/2a buck converters, 5 ldos, and flexible system settings via i2c and otp
小米ax3600用的電源管理芯片是pmp8074。
閃存芯片了，型號是gd5f1gq4reyig，屬于gd5f1gq4xexxg系列，容量128mb，比小米ax3600少了128mb。

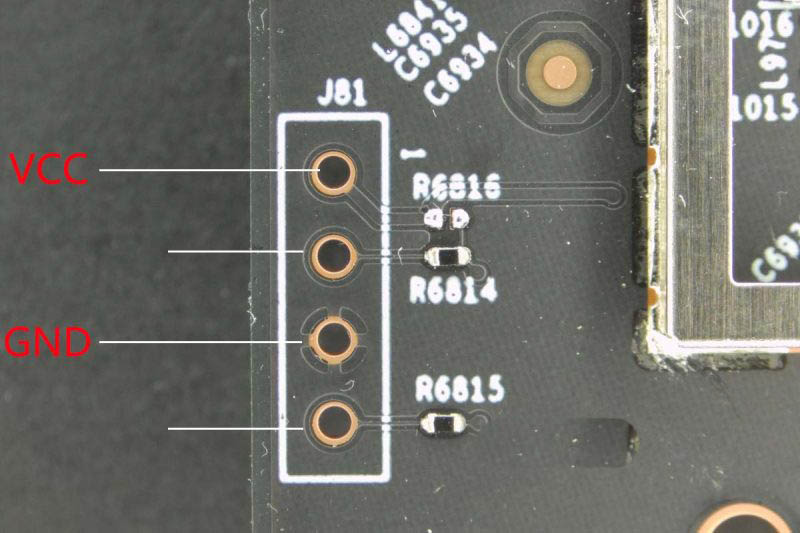

ttl針腳定義，下圖兩根短的不是tx就是rx，互換就行。
至此，小米ax6000拆機結束。
但是，裝回去后上電，發現指示燈不亮，用功率計測了功率一直停留在1.5w，，，可能閃存出問題了，導致啟動故障。別問我拆機之前是不是能正常開機的，因為我也不清楚這個問題，我開箱后直接就拆機了。我京東下單了兩臺，心想萬一壞了，還有另一臺作后備做測試。真是不怕一萬最怕萬一。
可憐我的579元呀，凍過水了。
為什么要買兩臺？如果是qcn9074，我拿一臺來當作無線網卡來用呀，又不貴，比華碩pce-ac88無線網卡還要便宜200塊錢。你有見過7根天線的無線網卡嗎？沒有吧，小米就有了！
小米11連接小米ax6000無線路由器，打開160mhz頻寬，設置信道44，手機連接速率2882mbps，如下圖：
接上wan口上網，待機功率8.1w，功率有點高，估計高在qcn9024上。
拿神機小米4c放在樓下d點位置測試家里300兆寬帶，得出220mbps左右，算不錯了，跟紅米ac2100一樣的強度。
暫時到這里吧，更多測試要過好多天了。
看見ipq5018的樣子讓我想起了ipq4019/4018。
米兄曰：高兄，上次談的888元方案還是有點貴呀！
高兄曰：那把qcn9074削去wifi 6e功能，便宜190元，怎么樣？
米兄曰：o了，你給我也用不上，還能再便宜一點不？
高兄曰：那我2.4g無線芯片塞進cpu里面，你可以省掉一顆芯片，便宜99元，可以了吧、。
米兄曰：算下來599元，ko
你需要的是什么？2.5gbe網口？它有！
你需要的是什么？強勁的cpu？它沒有！
然后我現在要想想怎么能救活那臺開不了機的。
