一、實驗背景
1.實驗?zāi)康?/h3>
了解擴頻通信原理，掌握擴頻水印算法的基本原理，設計并實現一種基于音頻的擴頻水印算法，了解參數對擴頻水印算法性能的影響。
2.實驗環境
(1) Windows 11 操作系統；
(2) Matlab R2020b 科學計算軟件；
(3) WAV音頻文件。
3.原理簡介
①擴頻基本原理
擴頻是一種能在高噪聲環境下可靠傳輸數據的重要通信技術，其基本原理是：信號在大于所需的帶寬內進行傳輸，數據的帶寬擴展是通過一個與數據獨立的碼字完成的，并且在接收端需要該碼字的一個同步接收，以進行解擴和數據恢復。
②擴頻通信的特點
占據頻帶很寬，每個頻段上的能量很低；
即使幾個頻段的信號丟失，仍可恢復信號；
利用相互正交的擴頻碼，可以利用這個優點設計水印算法。
③實驗算法
本例中設計一種簡單的算法：利用正交的PN序列代表0、1信號，并將其疊加到信號DCT域。提取水印時，利用PN序列的正交性可以較為準確地恢復水印。
二、基礎知識
1.PN序列
PN序列(Pseudo-noise Sequence)，又稱偽噪聲序列，這類序列具有類似隨機噪聲的一些統計特性，但和真正的隨機信號不同，它可以重復產生和處理，故稱作偽隨機噪聲序列。
PN序列一般用于擴展信號頻譜。PN序列的擴頻是指用一個 序列去乘以一個信息符號，序列碼片的時間遠小于信息符號的時間，由信號的時間與頻譜的關系，我們可以知道擴頻后的序列的頻譜是展寬的。
由于PN序列的相關性很低，只有在發送的PN序列和接收的PN序列相同，并且其碼片同步時才能得到一個相關峰。當發射時，信號的功率是低于噪聲的功率的，如果不知道PN序列，則較難得知碼片的信息。因此，擴頻通信具有一定的加密性。
2.時域到頻域變換的原因
時域是信號在時間軸隨時間變化的總體概括，頻域是把時域波形的表達式做傅立葉變化，得到復頻域的表達式，所畫出的波形就是頻譜圖。是描述頻率變化和幅度變化的關系。將時域變換到頻域是為了做頻譜分析，即在時域中我們研究信號的時間特性，在頻域中我們研究信號的頻率特性，由于信號往往在頻域比在時域更加簡單、直觀，所以大部分信號分析的工作是在頻域進行的。
3.三種時域到頻域變換的區別
FTP: 離散傅里葉變換，對于連續信號的靜態變換;
DWT:離散小波變換，對短時間(瞬間)信號的動態變換;
DCT:離散余弦變換，對連續信號的動態變換。
三、算法源碼
1.PN產生函數
function out =pn_gen(g,init,shift)
format=1;
out_len = 0;
in_len= 0;
out=[];
%check parameter fomat, ether g2 =[100000101]or g1 = [820]
tp = max(g);
if tp==1
format = 2;% format of parameter
in_len = length(g) -1;
else
fommat = 1;
in_len= g(1);
end
out_len= 2^in_len-1; % length of output
out = zeros(1, out_len);
for n = 1:out_len
out(n) = init(in_len);
if fommat==1
tp=0;
for m=2:length(g)
tp = mod((tp+init(g(m) + 1)), 2);%caculate new init(1)
tp = mod((tp + init(in_len- g(m))),2); %caculate new init(1)
end
else
tp= init .* g(2 : (in_len+1));
tp = mod(sun(tp), 2);
end
init=[tp init(1 : (in_len-1))];
end
for n = (shift- 1):-1:0
out = [out(2 : out_len),out(1)];
end
2.隱藏算法
function o = hide_ds(fragment, data, s, atten, pn0, pn1)
[row, col] = size(s);
if(row> col)
s=s';
end
i =1;
n = min( floor(length(s) / fragment), length(data));
o = s;
len = length(pn0);
base = fragment -len + 1;
for i=1 : n
st =(i- 1) *fragment+1;
ed = i*fragment;
tmp = dct(s(st:ed));
attenl = atten *max(abs(tmp));
if data(i) == 1
tmp(base:fragment)=tmp( base:fragment)+ attenl*pn1;
else
tmp(base:fragment) = tmp(base:fragment) + attenl*pn0;
end
o(st : ed) = idct( tmp);
end
3.提取算法
function out = dh_ds(fragment, in, pn0, pnl)
[row, col] = size(in);
if(row> col)
in = in';
end
i=1;
len = floor(length(in) / fragment);
out =[];
len_pn = length( pn0);% length of pn
base = fragment - len_pn+1;
for i = 1:len
st = (i-1) *fragment +1;
ed = i *fragment;
p = dct(in(st: ed));
t0 = sum( p(base:fragment).* pn0);
t1 = sum( p(base:fragment).* pnl);
if t1>t0
out(i) = 1;
else
out(i) = 0;
end
end
4.測試腳本
% 1 select cover audio
[fname, pname] = uigetfile(' *.wav','Select cover audio');
sourcename = strcat(pname, fname) ;
s = audioread( sourcename)';
s_len = length(s);
% 2 generate msg to be embedded
frag = 256;
msg_len = floor(s_len / frag);
msg = randsrc(1, msg_len, [0 1]);
% 3 generate PN
degree = 7;
pn0 = 2*pn_gen([degree 6 0], [zeros(1, degree - 1) 1],0) - 1;
pn1 = 2*pn_gen([degree 6 0],[zeros(1, degree - 1) 1],1) - 1;
%4 embed msg
atten = 0.005;
bld = hide_ds(frag, msg, s, atten, pn0, pn1);
% 5 save the stegoed-audio
audiowrite('hide.wav', bld, 8e+3);
% 6 select stegoed-audio
[fname, pname] = uigetfile('*.wav','Select stegoed-audio');
sourcename = strcat(pname, fname);
steg = audioread(sourcename)' ;
% 7 extract msg
out = dh_ds(frag, steg, pn0, pn1);
% 8 compute ebr
fid = 1;
ebr = sum( abs(msg -out)) / s_len;
fprintf(fid, 'ebr;%f\n', ebr);
四、運行測試

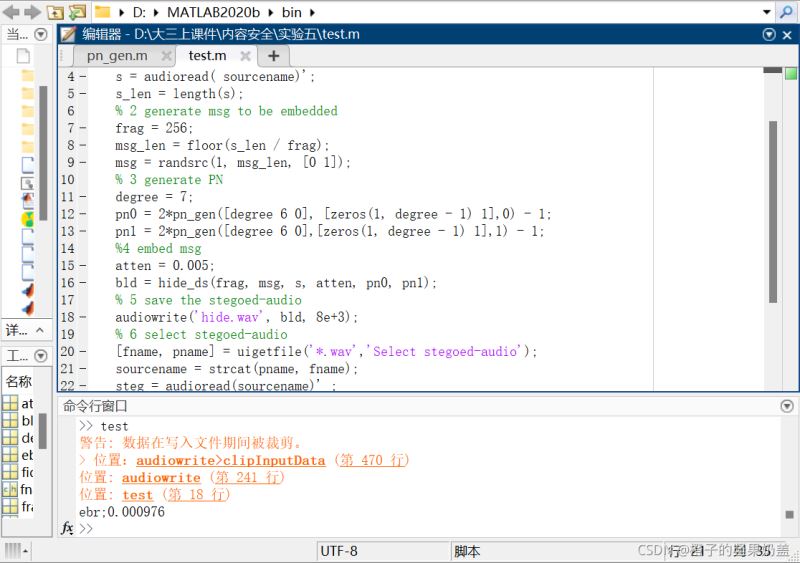

1.無攻擊（誤碼率0.000976）:
① 運行test.m,選擇提前準備好的wav文件（載體音頻）：
② 得到攜帶水印的音頻hide.wave, 可利用音頻處理軟件對音頻進行攻擊，觀察攻擊后水印的恢復情況。
③最后提取水印，并計算誤碼率

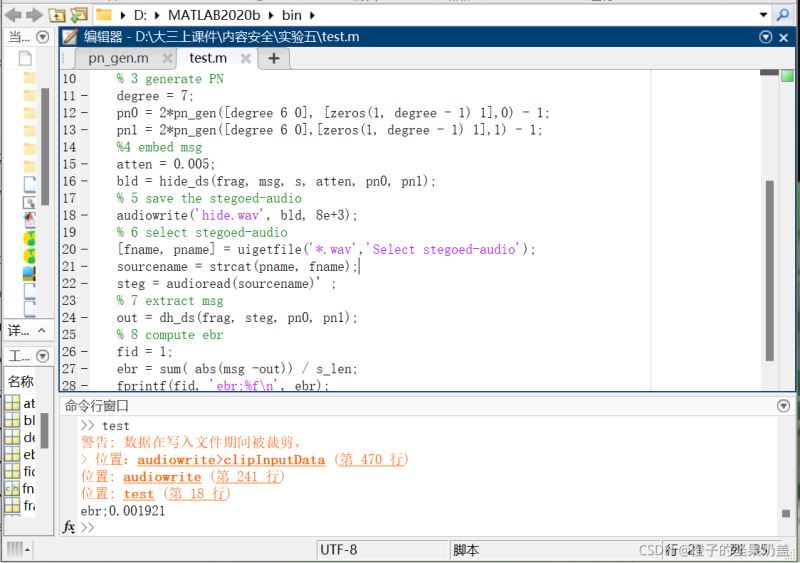

2.AU格式轉換（誤碼率0.001921）:
（wav->mp3->wav）
3.壓縮與解壓縮（誤碼率0.002029）:
