在開發winform程序界面的時候，我們往往會使用一些較好看的圖表，以便能夠為我們的程序界面增色，良好的圖標設置可以讓界面看起來更加美觀舒服，而且也比較容易理解，圖標我們可以通過一些網站獲取各種場景的圖標資源，不過本篇隨筆主要介紹如何利用devexpress的內置圖標資源來實現界面圖標的設置。
1、設計時刻的圖標處理
豐富的圖標處理，在菜單、工具欄、樹列表等地方，以及按鈕等地方，都可以使用，而這些我們可以利用devexpress的內置圖標選擇來減輕我們尋找合適圖標的煩惱。
一些按鈕、工具欄等的圖標設置，一般是固定的，我們往往可以在設計時刻就指定它，這樣我們可以使用本地的圖標，也可以使用devexpress的內置圖標。而使用devexpress內置圖標資源的時候，我們可以調出devexpress的內置圖標選擇框的。
如下是按鈕添加圖標方式，操作非常簡單，在按鈕的右上角小圖標上單擊一下進入編輯界面，如下所示。
然后選擇image按鈕，進入圖標選擇界面，選擇內置的devexpress圖標庫即可，基本上，只要是devexpress的原生控件，那么就可以通過這種內置圖標的對話框進行圖標選擇，非常方便。
2、運行時刻的圖標處理

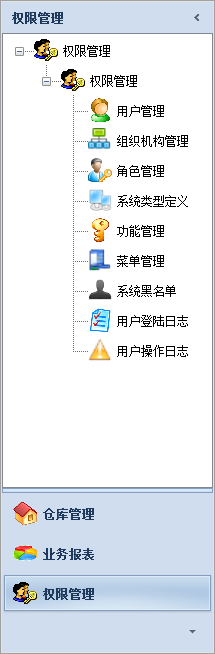

上面的操作是在設計時候，devexpress設計器給我們提供很多便利選擇內置圖標，而在界面運行時刻，想動態處理界面按鈕圖標，或者樹形菜單的圖標的時候，就沒有這個直接的接口來設置圖標了，而我們框架的菜單往往都是需用動態增加的，因此圖標的設置也是在運行時刻的。如下面的樹列表中，圖標就是動態指定的。

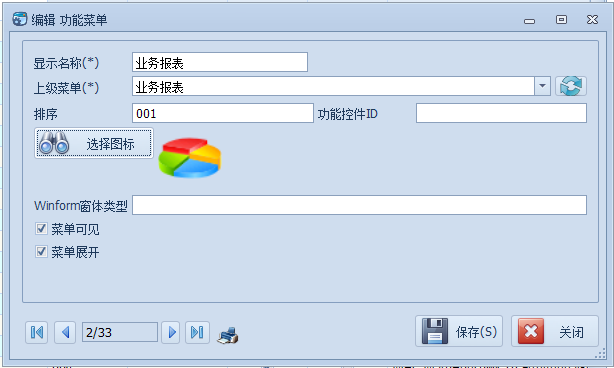

這些動態的樹形菜單，是在權限系統里面動態配置的，菜單的配置界面如下所示。
上面的選擇圖圖標就是我們需要動態設置的圖標，由于圖標資源我們是以圖片形式存儲在對應的記錄里面的，因此使用起來也是比較方便的，我們在配置的時候，獲取到對應的圖標資源并存儲起來即可。
除了上面可以參考從devexpress內置圖標資源獲取圖標的方式外

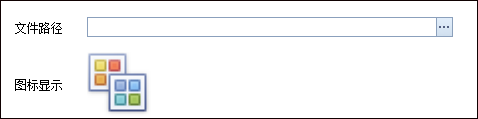

我們還可以選擇我們自己喜歡的圖標資源，也就是從系統圖標文件中選擇自己喜歡的，如下界面所示。
因此我考慮在運行時刻整合兩種不同選擇圖標的方式。

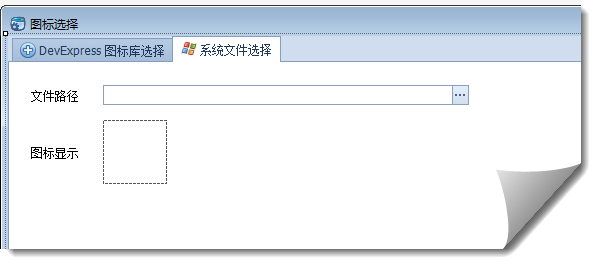

我們先來看看我整合后的圖表選擇界面，如下所示，包含了運行時刻提取devexpress內置圖標的功能和從系統文件中選擇圖標的功能。
3、運行時刻提取devexpress內置圖標的功能實現
首先我們參考設計時刻的界面展示
來設計一個界面來展示圖標信息
參考原版的界面，設計盡可能貼近即可，另外我們自己加入一個從系統選擇圖標資源的操作。
至于圖標選中后我們返回對應的image對象給調用者，則通過事件進行處理，以便選中后，即使更新顯示效果。
如下所示，我們定義一個委托和事件。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
|
/// <summary>/// devexpress圖標和系統圖標選擇窗體/// </summary>public partial class frmimagegallery : baseform{ /// <summary> /// 自定義一個委托處理圖標選擇 /// </summary> public delegate void iconselecthandlerdelegate(image image, string name); /// <summary> /// 圖標選擇的事件 /// </summary> public event iconselecthandlerdelegate oniconselected; private dximagegalleryloader loader = null; public frmimagegallery() { initializecomponent(); initdictitem();//初始化 } /// <summary> /// 處理圖標選擇的事件觸發 /// </summary> public virtual void processiconselected(image image, string name) { if (oniconselected != null) { oniconselected(image, name); } } |
然后在內置圖標顯示中，如果觸發圖標的單擊，我們就觸發事件，以便讓調用者更新界面顯示，如下代碼所示。
|
1
2
3
4
5
6
7
8
|
foreach (galleryitem item in items[key]){ item.itemclick += (s, e) => { //選擇處理 processiconselected(item.imageoptions.image, item.description); };} |
而對于從系統文件加載文件進行顯示圖標的，類似的觸發方式。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
|
/// <summary>/// 從系統資源中加載圖標文件，然后觸發事件進行顯示/// </summary>private void txtfilepath_properties_buttonclick(object sender, buttonpressedeventargs e){ string file = geticonpath(); if (!string.isnullorempty(file)) { this.txtfilepath.text = file;//記錄文件名 this.txtembedicon.image = loadicon(file);//顯示圖片 this.txtembedicon.size = new system.drawing.size(64, 64); //返回處理 processiconselected(this.txtembedicon.image, file); }} |
這樣我們在菜單的選擇圖標的時候，就可以觸發事件進行獲取圖表并更新自身了。
|
1
2
3
4
5
6
7
8
9
|
private void btnselecticon_click(object sender, eventargs e){ frmimagegallery dlg = new frmimagegallery(); dlg.oniconselected += (image, name) => { this.txtembedicon.image = image; }; dlg.showdialog();} |
完成了這些處理，我們再次將焦點放在如何提取并展示devexpress內置圖標的身上。
為了獲取圖表資源里面的分類及大小等信息，我們需要把圖標資源進行一個加載出來，然后讀取里面的類別和大小、集合等信息。先定義幾個變量來承載這些信息。
|
1
2
3
4
5
6
7
8
9
10
11
12
|
/// <summary>/// 圖標分類/// </summary>public list<string> categories { get; set; }/// <summary>/// 圖標集合/// </summary>public list<string> collection { get; set; }/// <summary>/// 圖標尺寸/// </summary>public list<string> size { get; set; } |
我們知道，devexpress的圖標資源在程序集devexpress.utils.dximageassemblyutil.imageassembly里面，因此我們需要對它進行讀取，并依次對各個資源進行處理。
我們來看看具體的處理代碼，如下所示。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
|
using (system.resources.resourcereader reader = getresourcereader(devexpress.utils.dximageassemblyutil.imageassembly)){ system.collections.idictionaryenumerator dict = reader.getenumerator(); while (dict.movenext()) { string key = (string)dict.key as string; if (!devexpress.utils.dximageassemblyutil.imageprovider.isbrowsable(key)) continue; if (key.endswith(".png", stringcomparison.ordinal)) { string reg = @"(?<collection>\s*?)/(?<category>\s*?)/(?<name>\s*)"; var collectionitem = cregex.gettext(key, reg, "collection"); var categoryitem = cregex.gettext(key, reg, "category"); string sizereg = @"_(?<size>\s*)\."; var sizeitem = cregex.gettext(key, sizereg, "size"); if (!this.collection.contains(collectionitem)) { this.collection.add(collectionitem); } if (!this.categories.contains(categoryitem)) { this.categories.add(categoryitem); } if (!this.size.contains(sizeitem)) { this.size.add(sizeitem); } image image = getimagefromstream((system.io.stream)dict.value); if (image != null) { var item = new devexpress.xtrabars.ribbon.galleryitem(image, key, key); if (!imagecollection.containskey(key)) { imagecollection.add(key, item); } } } }} |
其中讀取資源的操作代碼是
|
1
|
getresourcereader(devexpress.utils.dximageassemblyutil.imageassembly) |
這個代碼它就是從資源里面進行獲取對應的圖表資源。
|
1
2
3
4
5
6
7
8
9
10
|
private system.resources.resourcereader getresourcereader(system.reflection.assembly imagesassembly){ var resources = imagesassembly.getmanifestresourcenames(); var imageresources = array.findall(resources, resourcename => resourcename.endswith(".resources")); if (imageresources.length != 1) { throw new exception("讀取異常"); } return new system.resources.resourcereader(imagesassembly.getmanifestresourcestream(imageresources[0]));} |
另外，我們根據圖表的文件名結構，我們通過正則表達式來讀取它的對應信息，然后把它的大小、類別、集合信息存儲起來。
|
1
2
3
4
5
|
string reg = @"(?<collection>\s*?)/(?<category>\s*?)/(?<name>\s*)";var collectionitem = cregex.gettext(key, reg, "collection"); var categoryitem = cregex.gettext(key, reg, "category");string sizereg = @"_(?<size>\s*)\.";var sizeitem = cregex.gettext(key, sizereg, "size"); |
圖表信息讀取了，我們需要解析它然后存儲起來，把圖標的image對象放在一個字典類別里面，方便按照組別進行展示。
|
1
2
3
4
5
6
7
8
9
|
image image = getimagefromstream((system.io.stream)dict.value);if (image != null){ var item = new devexpress.xtrabars.ribbon.galleryitem(image, key, key); if (!imagecollection.containskey(key)) { imagecollection.add(key, item); }} |
有了這些資源，我們對它們進行搜索就顯得很方便了，我們如果需要根據文件名或者其他條件進行查詢集合的數據，提供一個通用的方法即可，如下代碼所示。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
|
/// <summary>/// 根據條件獲取集合/// </summary>/// <returns></returns>public dictionary<string, galleryitemcollection> search(list<string> collection, list<string> categories, list<string> size, string filename = ""){ dictionary<string, galleryitemcollection> dict = new dictionary<string, galleryitemcollection>(); galleryitemcollection list = new galleryitemcollection(); foreach (var key in imagecollection.keys) { //使用正則表達式獲取圖標文件名中的集合、類別、大小等信息 string reg = @"(?<collection>\s*?)/(?<category>\s*?)/(?<name>\s*)"; var collectionitem = cregex.gettext(key, reg, "collection"); var categoryitem = cregex.gettext(key, reg, "category"); string sizereg = @"_(?<size>\s*)\."; var sizeitem = cregex.gettext(key, sizereg, "size"); //如果是查詢處理，把記錄放到查詢結果里面 if (!string.isnullorempty(filename)) { if(key.contains(filename)) { list.add(imagecollection[key]); } dict["查詢結果"] = list; } else { //如果是集合和列表中包含的，把它們按類別添加到字典里面 if (collection.contains(collectionitem) && categories.contains(categoryitem) && size.contains(sizeitem)) { if (!dict.containskey(categoryitem)) { galleryitemcollection catelist = new galleryitemcollection(); catelist.add(imagecollection[key]); dict[categoryitem] = catelist; } else { galleryitemcollection catelist = dict[categoryitem]; catelist.add(imagecollection[key]); } } } } return dict;} |
這次搜索就直接基于已有的集合imagecollection 進行搜索的了，不用再次讀取程序集并依次分析它，速度提供不少的。
由于圖表資源的處理是比較耗時的，我們把整個圖標加載的類作為一個靜態的對象緩存起來，這樣下次使用直接從緩存里面拿，對應的資源也不用重新加載，更好的提高我們重用的效果了，體驗更好了。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
|
/// <summary>/// 圖標庫加載處理/// </summary>public class dximagegalleryloader{ /// <summary> /// 圖標字典類別集合 /// </summary> public dictionary<string, galleryitem> imagecollection { get; set; } /// <summary> /// 圖標分類 /// </summary> public list<string> categories { get; set; } /// <summary> /// 圖標集合 /// </summary> public list<string> collection { get; set; } /// <summary> /// 圖標尺寸 /// </summary> public list<string> size { get; set; } /// <summary> /// 使用緩存處理，獲得對象實例 /// </summary> public static dximagegalleryloader default { get { system.reflection.methodbase method = system.reflection.methodbase.getcurrentmethod(); string keyname = string.format("{0}-{1}", method.declaringtype.fullname, method.name); var result = memorycachehelper.getcacheitem<dximagegalleryloader>(keyname, delegate () { return new dximagegalleryloader().loaddata(); }, new timespan(0, 30, 0));//30分鐘過期 return result; } } |
以上代碼通過
|
1
|
public static dximagegalleryloader default |
定義了一個靜態的實例屬性，這樣這個 dximagegalleryloader 實例只會在程序第一次使用的時候構建并加載圖片資源，后續都是從緩存里面讀取，提高響應速度的同時，也會記住上次的選擇界面內容。
以上就是整個功能的處理思路，以及一步步的優化處理，以便實現功能展示的同時，也提高響應速度，最終界面就是我們開始的時候介紹的那樣。
單擊或者選中系統圖標后， 需要設置的按鈕或者界面，就會及時更新圖標展示，體驗效果還是非常不錯的。
由于這個界面功能的通用性，我把它作為系統界面基礎模塊，放到了我的框架baseuidx里面，各個系統模塊都可以調用了。
