一、定義IO控制碼
其實可以看作是一種通信協議
看看CTL_CODE原型：
#define CTL_CODE( DeviceType, Function, Method, Access ) ( ((DeviceType) << 16) | ((Access) << 14) | ((Function) << 2) | (Method) )
可以看到，這個宏四個參數，自然是一個32位分成了4部分，高16位存儲設備類型，14~15位訪問權限，2～13位操作功能，最后0，1兩位就是確定緩沖區是如何與I/O和文件系統數據緩沖區進行數據傳遞方式，最常見的就是METHOD_BUFFERED。
自定義CTL_CODE：
#define IOCTL_Device_Function CTL_CODE(DeviceType, Function, Method, Access)
IOCTL_Device_Function：生成的IRP的MinorFunction
DeviceType：設備對象的類型。設備類型可參考：http://blog.csdn.net/liyun123gx/article/details/38058965
Function ：自定義的IO控制碼。自己定義時取0x800到0xFFF，因?yàn)?x0到0x7FF是微軟保留的。
Method ：數據的操作模式。
METHOD_BUFFERED：緩沖區模式
METHOD_IN_DIRECT：直接寫模式
METHOD_OUT_DIRECT：直接讀模式
METHOD_NEITHER ：Neither模式
Access：訪問權限，可取值有：
FILE_ANY_ACCESS：表明用戶擁有所有的權限
FILE_READ_DATA：表明權限為只讀
FILE_WRITE_DATA：表明權限為可寫
也可以 FILE_WRITE_DATA | FILE_READ_DATA：表明權限為可讀可寫，但還沒達到FILE_ANY_ACCESS的權限。
繼續介紹這個緩沖區數據傳遞方式Method：
Method表示Ring3/Ring0的通信中的內存訪問方式，有四種方式：
#defineMETHOD_BUFFERED0
#defineMETHOD_IN_DIRECT1
#defineMETHOD_OUT_DIRECT2
#defineMETHOD_NEITHER3
（1）如果使用METHOD_BUFFERED，表示系統將用戶的輸入輸出都經過pIrp->AssociatedIrp.SystemBuffer來緩沖，因此這種方式的通信比較安全。
METHOD_BUFFERED方式相當于對Ring3的輸入輸出都進行了緩沖。

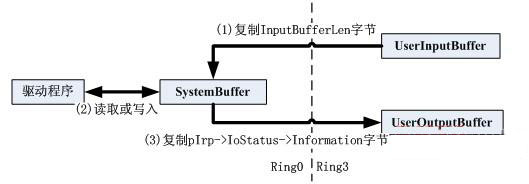

METHOD_BUFFERED方式：
（2）如果使用METHOD_IN_DIRECT或METHOD_OUT_DIRECT方式，表示系統會將輸入緩沖在pIrp->AssociatedIrp.SystemBuffer中，并將輸出緩沖區鎖定，然后在內核模式下重新映射一段地址，這樣也是比較安全的。
METHOD_IN_DIRECT和METHOD_OUT_DIRECT可稱為"直接方式"，是指系統依然對Ring3的輸入緩沖區進行緩沖，但是對Ring3的輸出緩沖區并沒有緩沖，而是在內核中進行了鎖定。這樣Ring3輸出緩沖區在驅動程序完成I/O請求之前，都是無法訪問的，從一定程度上保障了安全性。
這兩種方式，對于Ring3的輸入緩沖區和METHOD_BUFFERED方式是一致的。對于Ring3的輸出緩沖區，首先由系統鎖定，并使用pIrp->MdlAddress來描述這段內存，驅動程序需要使用MmGetSystemAddressForMdlSafe函數將這段內存映射到內核內存地址（OutputBuffer），然后可以直接寫入OutputBuffer地址，最終在驅動派遣例程返回后，由系統解除這段內存的鎖定。
METHOD_IN_DIRECT和METHOD_OUT_DIRECT方式的內存訪問
METHOD_IN_DIRECT和METHOD_OUT_DIRECT方式的區別，僅在于打開設備的權限上，當以只讀權限打開設備時，METHOD_IN_DIRECT方式的IoControl將會成功，而METHOD_OUT_DIRECT方式將會失敗。如果以讀寫權限打開設備，兩種方式都會成功。

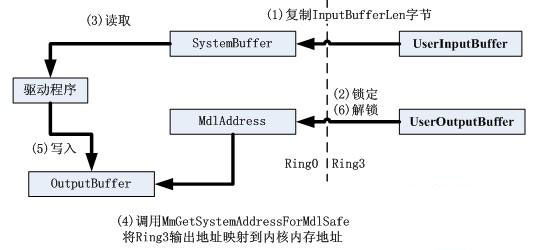

METHOD_IN_DIRECT和METHOD_OUT_DIRECT方式：
（3）如果使用METHOD_NEITHER方式，"其他方式"，雖然通信的效率提高了，但是不夠安全。驅動的派遣函數中輸入緩沖區可以通過I/O堆棧（IO_STACK_LOCATION）的stack->Parameters.DeviceIo Control.Type3InputBuffer得到。輸出緩沖區可以通過pIrp->UserBuffer得到。由于驅動中的派遣函數不能保證傳遞進來的用戶輸入和輸出地址，因此最好不要直接去讀寫這些地址的緩沖區。應該在讀寫前使用ProbeForRead和ProbeForWrite函數探測地址是否可讀和可寫。
METHOD_ NEITHER方式是不進行緩沖的，在驅動中可以直接使用Ring3的輸入輸出內存地址，
驅動程序可以通過pIrpStack->Parameters.DeviceIoControl.Type3InputBuffer得到Ring3的輸入緩沖區地址（其中pIrpStack是IoGetCurrentIrpStackLocation(pIrp)的返回）；通過pIrp-> UserBuffer得到Ring3的輸出緩沖區地址。
由于METHOD_NEITHER方式并不安全，因此最好對Type3InputBuffer讀取之前使用ProbeForRead函數進行探測，對UserBuffer寫入之前使用ProbeForWrite函數進行探測，當沒有發生異常時，再進行讀取和寫入操作。

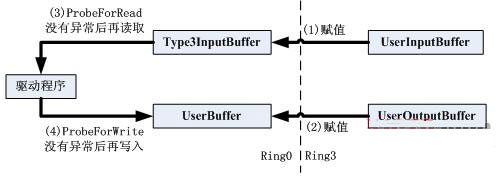

METHOD_NEITHER方式：
二、定義驅動設備名，符號鏈接名
定義好了IO控制碼CTL_CODE，第二步驅動程序還要準備驅動設備名和符號鏈接名。
關于在Ring0層中要設置驅動設備名的同時還要設置符號鏈接名的原因，是因?yàn)橹挥蟹?hào)鏈接名才可以被用戶模式下的應用程序識別。
windows下的設備是以"Device[設備名]”形式命名的。
例如磁盤分區的c盤，d盤的設備名稱就是"DeviceHarddiskVolume1”,"DeviceHarddiskVolume2”, 當然也可以不指定設備名稱。
如果IoCreateDevice中沒有指定設備名稱，那么I/O管理器會自動分配一個數字作為設備的名稱。
例如"Device0000001"。Device[設備名]，不容易記憶，通常符號鏈接可以理解為設備的別名，更重要的是設備名，只能被內核模式下的其他驅動所識別，而別名可以被用戶模式下的應用程序識別，例如c盤，就是名為"c:"的符號鏈接，其真正的設備對象是"DeviceHarddiskVolume1”，所以在寫驅動時候，一般我們創建符號鏈接，即使驅動中沒有用到，這也算是一個好的習慣吧。
驅動中符號鏈接名是這樣寫的
L"??HelloDDK" --->??HelloDDK
或者
L"DosDevicesHelloDDK"--->DosDevicesHelloDDK
在應用程序中，符號鏈接名：
L"\.HelloDDK"-->.HelloDDK
DosDevices的符號鏈接名就是??, 所以"DosDevicesXXXX"其實就是??XXXX
#define DEVICE_OBJECT_NAME L"DeviceBufferedIODeviceObjectName" //設備與設備之間通信 #define DEVICE_LINK_NAME L"DosDevicesBufferedIODevcieLinkName" //設備與Ring3之間通信
三、將符號鏈接名與設備對象名稱關聯 ，等待IO控制碼
驅動程序要做的最后一步，先用IoCreateDevice函數創建設備對象，再用IoCreateSymbolicLink將符號鏈接名與設備對象名稱關聯，大功告成，等待IO控制碼。
//創建設備對象名稱
RtlInitUnicodeString(&DeviceObjectName,DEVICE_OBJECT_NAME);
//創建設備對象
Status = IoCreateDevice(DriverObject,NULL,
&DeviceObjectName,
FILE_DEVICE_UNKNOWN,
0, FALSE,
&DeviceObject);
if (!NT_SUCCESS(Status))
{
return Status;
}
//創建設備連接名稱
RtlInitUnicodeString(&DeviceLinkName, DEVICE_LINK_NAME);
//將設備連接名稱與設備名稱關聯
Status = IoCreateSymbolicLink(&DeviceLinkName,&DeviceObjectName);
if (!NT_SUCCESS(Status))
{
IoDeleteDevice(DeviceObject);
return Status;
}
四、應用程序獲取設備句柄，發送IO控制碼
驅動程序鋪墊打理好之后，應用程序就可以由符號鏈接名通過CreateFile函數獲取到設備句柄DeviceHandle，再用本場的主角，DeviceIoControl通過這個DeviceHandle發送控制碼了。
先看看這兩個函數：
BOOL WINAPI DeviceIoControl( _In_ HANDLE hDevice, //CreateFile函數打開的設備句柄 _In_ DWORD dwIoControlCode,//自定義的控制碼 _In_opt_ LPVOID lpInBuffer, //輸入緩沖區 _In_ DWORD nInBufferSize, //輸入緩沖區的大小 _Out_opt_ LPVOID lpOutBuffer, //輸出緩沖區 _In_ DWORD nOutBufferSize, //輸出緩沖區的大小 _Out_opt_ LPDWORD lpBytesReturned, //實際返回的字節數，對應驅動程序中pIrp->IoStatus.Information。 _Inout_opt_ LPOVERLAPPED lpOverlapped //重疊操作結構指針。同步設為NULL，DeviceIoControl將進行阻塞調用；否則，應在編程時按異步操作設計 ); HANDLE CreateFile( LPCTSTR lpFileName, //打開的文件名 DWORD dwDesiredAccess, //訪問權限 DWORD dwShareMode, //共享模式 LPSECURITY_ATTRIBUTES lpSecurityAttributes, //安全屬性 DWORD dwCreationDisposition, //文件存在與不存在時的文件創建模式 DWORD dwFlagsAndAttributes, //文件屬性設定（隱藏、只讀、壓縮、指定為系統文件等） HANDLE hTemplateFile //文件副本句柄 );
五、總結DeviceIoControl的通信流程
1.驅動程序和應用程序自定義好IO控制碼 （CTL_CODE宏 四個參數，32位，4部分，存儲設備類型，訪問權限，操作功能，緩沖區數據傳遞方式（四種））
2.驅動程序定義驅動設備名，符號鏈接名， 將符號鏈接名與設備對象名稱關聯 ，等待IO控制碼（IoCreateDevice，IoCreateSymbolicLink）
3.應用程序由符號鏈接名通過CreateFile函數獲取到設備句柄DeviceHandle，再用本場的主角，DeviceIoControl通過這個設備句柄發送控制碼給派遣函數。
六、源代碼
BufferedIO.h
#pragma once
#include <ntifs.h>
#define CTL_SYS
CTL_CODE(FILE_DEVICE_UNKNOWN,0x830,METHOD_BUFFERED,FILE_ANY_ACCESS)
#define DEVICE_OBJECT_NAME L"DeviceBufferedIODeviceObjectName"
//設備與設備之間通信
#define DEVICE_LINK_NAME L"DosDevicesBufferedIODevcieLinkName"
//設備與Ring3之間通信
VOID DriverUnload(PDRIVER_OBJECT DriverObject);
NTSTATUS PassThroughDispatch(PDEVICE_OBJECT DeviceObject, PIRP Irp);
NTSTATUS ControlThroughDispatch(PDEVICE_OBJECT DeviceObject, PIRP Irp);
BufferedIO.c
#include "BufferedIO.h"
NTSTATUS DriverEntry(PDRIVER_OBJECT DriverObject, PUNICODE_STRING RegisterPath)
{
NTSTATUS Status = STATUS_SUCCESS;
PDEVICE_OBJECT DeviceObject = NULL;
UNICODE_STRING DeviceObjectName;
UNICODE_STRING DeviceLinkName;
ULONG i;
// 棧
// 堆
// 全局(global Static Const)
DriverObject->DriverUnload = DriverUnload;
//創建設備對象名稱
RtlInitUnicodeString(&DeviceObjectName,DEVICE_OBJECT_NAME);
//創建設備對象
Status = IoCreateDevice(DriverObject,NULL,
&DeviceObjectName,
FILE_DEVICE_UNKNOWN,
0, FALSE,
&DeviceObject);
if (!NT_SUCCESS(Status))
{
return Status;
}
//創建設備連接名稱
RtlInitUnicodeString(&DeviceLinkName, DEVICE_LINK_NAME);
//將設備連接名稱與設備名稱關聯
Status = IoCreateSymbolicLink(&DeviceLinkName,&DeviceObjectName);
if (!NT_SUCCESS(Status))
{
IoDeleteDevice(DeviceObject);
return Status;
}
//設計符合我們代碼的派遣歷程
for (i=0;i<IRP_MJ_MAXIMUM_FUNCTION;i++)
{
DriverObject->MajorFunction[i] = PassThroughDispatch; //函數指針
}
DriverObject->MajorFunction[IRP_MJ_DEVICE_CONTROL] = ControlThroughDispatch;
return Status;
}
//派遣歷程
NTSTATUS PassThroughDispatch(PDEVICE_OBJECT DeviceObject,PIRP Irp)
{
Irp->IoStatus.Status = STATUS_SUCCESS; //LastError()
Irp->IoStatus.Information = 0; //ReturnLength
IoCompleteRequest(Irp, IO_NO_INCREMENT); //將Irp返回給Io管理器
return STATUS_SUCCESS;
}
NTSTATUS ControlThroughDispatch(PDEVICE_OBJECT DeviceObject, PIRP Irp)
{
NTSTATUS Status;
ULONG_PTR Informaiton = 0;
PVOID InputData = NULL;
ULONG InputDataLength = 0;
PVOID OutputData = NULL;
ULONG OutputDataLength = 0;
ULONG IoControlCode = 0;
PIO_STACK_LOCATION IoStackLocation = IoGetCurrentIrpStackLocation(Irp); //Irp堆棧
IoControlCode = IoStackLocation->Parameters.DeviceIoControl.IoControlCode;
InputData = Irp->AssociatedIrp.SystemBuffer;
OutputData = Irp->AssociatedIrp.SystemBuffer;
InputDataLength = IoStackLocation->Parameters.DeviceIoControl.InputBufferLength;
OutputDataLength = IoStackLocation->Parameters.DeviceIoControl.OutputBufferLength;
switch (IoControlCode)
{
case CTL_SYS:
{
if (InputData != NULL&&InputDataLength > 0)
{
DbgPrint("%s
", InputData);
}
if (OutputData != NULL&&OutputDataLength >= strlen("Ring0->Ring3") + 1)
{
memcpy(OutputData, "Ring0->Ring3", strlen("Ring0->Ring3") + 1);
Status = STATUS_SUCCESS;
Informaiton = strlen("Ring0->Ring3") + 1;
}
else
{
Status = STATUS_INSUFFICIENT_RESOURCES; //內存不夠
Informaiton = 0;
}
break;
}
default:
break;
}
Irp->IoStatus.Status = Status; //Ring3 GetLastError();
Irp->IoStatus.Information = Informaiton;
IoCompleteRequest(Irp, IO_NO_INCREMENT); //將Irp返回給Io管理器
return Status; //Ring3 DeviceIoControl()返回值
}
VOID DriverUnload(PDRIVER_OBJECT DriverObject)
{
UNICODE_STRING DeviceLinkName;
PDEVICE_OBJECT v1 = NULL;
PDEVICE_OBJECT DeleteDeviceObject = NULL;
RtlInitUnicodeString(&DeviceLinkName, DEVICE_LINK_NAME);
IoDeleteSymbolicLink(&DeviceLinkName);
DeleteDeviceObject = DriverObject->DeviceObject;
while (DeleteDeviceObject != NULL)
{
v1 = DeleteDeviceObject->NextDevice;
IoDeleteDevice(DeleteDeviceObject);
DeleteDeviceObject = v1;
}
}
IO.cpp
// 緩沖區IO.cpp : 定義控制臺應用程序的入口點。
//
#include "stdafx.h"
#include <windows.h>
#define DEVICE_LINK_NAME L"\.BufferedIODevcieLinkName"
#define CTL_SYS
CTL_CODE(FILE_DEVICE_UNKNOWN,0x830,METHOD_BUFFERED,FILE_ANY_ACCESS)
int main()
{
HANDLE DeviceHandle = CreateFile(DEVICE_LINK_NAME,
GENERIC_READ | GENERIC_WRITE,
FILE_SHARE_READ | FILE_SHARE_WRITE,
NULL,
OPEN_EXISTING,
FILE_ATTRIBUTE_NORMAL,
NULL);
if (DeviceHandle==INVALID_HANDLE_VALUE)
{
return 0;
}
char BufferData = NULL;
DWORD ReturnLength = 0;
BOOL IsOk = DeviceIoControl(DeviceHandle, CTL_SYS,
"Ring3->Ring0",
strlen("Ring3->Ring0")+1,
(LPVOID)BufferData,
0,
&ReturnLength,
NULL);
if (IsOk == FALSE)
{
int LastError = GetLastError();
if (LastError == ERROR_NO_SYSTEM_RESOURCES)
{
char BufferData[MAX_PATH] = { 0 };
IsOk = DeviceIoControl(DeviceHandle, CTL_SYS,
"Ring3->Ring0",
strlen("Ring3->Ring0") + 1,
(LPVOID)BufferData,
MAX_PATH,
&ReturnLength,
NULL);
if (IsOk == TRUE)
{
printf("%s
", BufferData);
}
}
}
if (DeviceHandle != NULL)
{
CloseHandle(DeviceHandle);
DeviceHandle = NULL;
}
printf("Input AnyKey To Exit
");
getchar();
return 0;
}
以上就是詳解應用程序與驅動程序通信DeviceIoControl的詳細內容，更多關于應用程序 驅動程序通信 DeviceIoControl的資料請關注服務器之家其它相關文章！
