本文實例講述了WPF/Silverlight實現圖片局部放大的方法。分享給大家供大家參考，具體如下：
最近的項目中也要用到一個局部圖片放大的功能，前面這篇《silverlight實現圖片局部放大效果的方法》雖然已經給出了原理、知識要點、尺寸要點及后端主要代碼，但遺憾的是沒有給出xaml的代碼。這里按照前文中的提示，動手用WPF實踐了一下，花了一個小時，終于搞出來了。這篇文章也就算是一個補充吧。

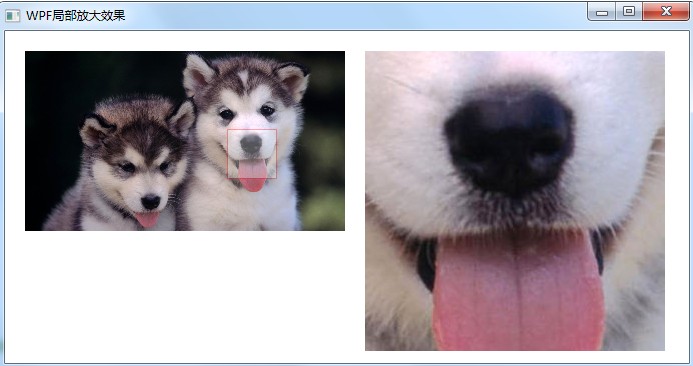

界面如下圖所示：
實現的原理和用到的知識點請點擊上面的鏈接，楊大俠已經說的很清楚了。這里主要強調的就是尺寸要點：
右側大圖可視區域與左側半透明矩形的“長寬比例”應該相同
“圖片原始尺寸長度比” 應該 “與左側小圖片長度比”相同
圖片原始大小/左側小圖大小 = 右側可視區域大小/半透明矩形大小
為了簡單起見，我們把尺寸固定死（其實是可以搞成活的），這里僅為了演示，以下尺寸滿足上面的條件。
準備一張?jiān)瓐D：dog.jpg 分辨率：1920 * 1080
左側小圖片顯示區域：用Canvas 顯示，尺寸：320 * 180
半透明矩形框尺寸：50*50
右側大圖顯示區域：用Canvas顯示，尺寸：300 * 300
以下是XAML代碼：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
|
<Window x:Class="WpfZoom.MainWindow" xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation" xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml" Title="WPF局部放大效果" Height="370" Width="700"> <Canvas x:Name="RootCanvas"> <!--左側小圖--> <Canvas x:Name="SmallBox" Width="320" Height="180" Canvas.Left="20" Canvas.Top="20"> <Canvas.Background> <ImageBrush ImageSource="Images/dog.jpg" Stretch="UniformToFill" /> </Canvas.Background> <!--半透明矩形框--> <Rectangle x:Name="MoveRect" Fill="White" Opacity="0.3" Stroke="Red" Width="50" Height="50" Canvas.Top="78" Canvas.Left="202" MouseMove="MoveRect_MouseMove" MouseLeftButtonDown="MoveRect_MouseLeftButtonDown" MouseLeftButtonUp="MoveRect_MouseLeftButtonUp"/> </Canvas> <!--右側大圖--> <Canvas x:Name="BigBox" Width="300" Height="300" Canvas.Left="360" Canvas.Top="20"> <!--右側原圖片 注意尺寸--> <Image x:Name="bigImg" Width="1920" Height="1080" Canvas.Left="0" Canvas.Top="-780" Source="Images/dog.jpg" /> <Canvas.Clip> <RectangleGeometry Rect="0,0,300,300" /> </Canvas.Clip> </Canvas> </Canvas></Window> |
cs 代碼：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
|
using System;using System.Windows;using System.Windows.Controls;using System.Windows.Input;namespace WpfZoom{ /// <summary> /// MainWindow.xaml 的交互邏輯 /// </summary> public partial class MainWindow : Window { //移動標志 bool trackingMouseMove = false; //鼠標按下去的位置 Point mousePosition; public MainWindow() { InitializeComponent(); this.Loaded += new RoutedEventHandler(MainWindow_Loaded); } void MainWindow_Loaded(object sender, RoutedEventArgs e) { AdjustBigImage(); } /// <summary> /// 半透明矩形框鼠標左鍵按下 /// </summary> private void MoveRect_MouseLeftButtonDown(object sender, MouseButtonEventArgs e) { FrameworkElement element = sender as FrameworkElement; mousePosition = e.GetPosition(element); trackingMouseMove = true; if (null != element) { //強制獲取此元素 element.CaptureMouse(); element.Cursor = Cursors.Hand; } } /// <summary> /// 半透明矩形框鼠標左鍵彈起 /// </summary> private void MoveRect_MouseLeftButtonUp(object sender, MouseButtonEventArgs e) { FrameworkElement element = sender as FrameworkElement; trackingMouseMove = false; element.ReleaseMouseCapture(); mousePosition.X = mousePosition.Y = 0; element.Cursor = null; } /// <summary> /// 半透明矩形框移動 /// </summary> private void MoveRect_MouseMove(object sender, MouseEventArgs e) { FrameworkElement element = sender as FrameworkElement; if (trackingMouseMove) { //計算鼠標在X軸的移動距離 double deltaV = e.GetPosition(element).Y - mousePosition.Y; //計算鼠標在Y軸的移動距離 double deltaH = e.GetPosition(element).X - mousePosition.X; //得到圖片Top新位置 double newTop = deltaV + (double)element.GetValue(Canvas.TopProperty); //得到圖片Left新位置 double newLeft = deltaH + (double)element.GetValue(Canvas.LeftProperty); //邊界的判斷 if (newLeft <= 0) { newLeft = 0; } //左側圖片框?qū)挾?- 半透明矩形框?qū)挾?/code> if (newLeft >= (this.SmallBox.Width - this.MoveRect.Width)) { newLeft = this.SmallBox.Width - this.MoveRect.Width; } if (newTop <= 0) { newTop = 0; } //左側圖片框高度度 - 半透明矩形框高度度 if (newTop >= this.SmallBox.Height - this.MoveRect.Height) { newTop = this.SmallBox.Height - this.MoveRect.Height; } element.SetValue(Canvas.TopProperty, newTop); element.SetValue(Canvas.LeftProperty, newLeft); AdjustBigImage(); if (mousePosition.X <= 0 || mousePosition.Y <= 0) { return; } } } /// <summary> /// 調整右側大圖的位置 /// </summary> void AdjustBigImage() { //獲取右側大圖框與透明矩形框的尺寸比率 double n = this.BigBox.Width / this.MoveRect.Width; //獲取半透明矩形框在左側小圖中的位置 double left = (double)this.MoveRect.GetValue(Canvas.LeftProperty); double top = (double)this.MoveRect.GetValue(Canvas.TopProperty); //計算和設置原圖在右側大圖框中的Canvas.Left 和 Canvas.Top double newLeft = -left * n; double newTop = -top * n; bigImg.SetValue(Canvas.LeftProperty, newLeft); bigImg.SetValue(Canvas.TopProperty, newTop); } }} |
附：完整實例代碼點擊此處本站下載。
希望本文所述對大家C#程序設計有所幫助。
